Měření výkonu

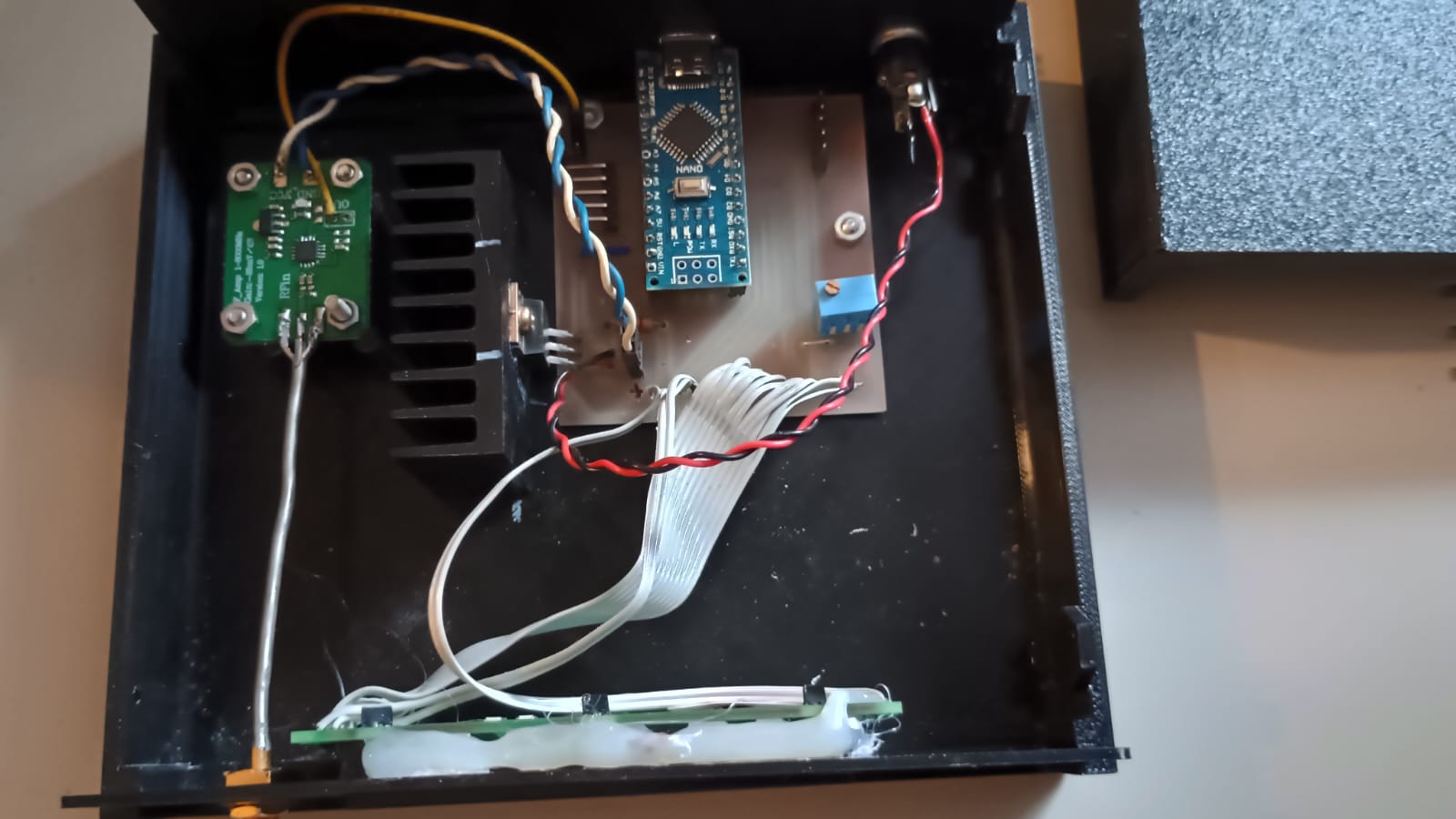

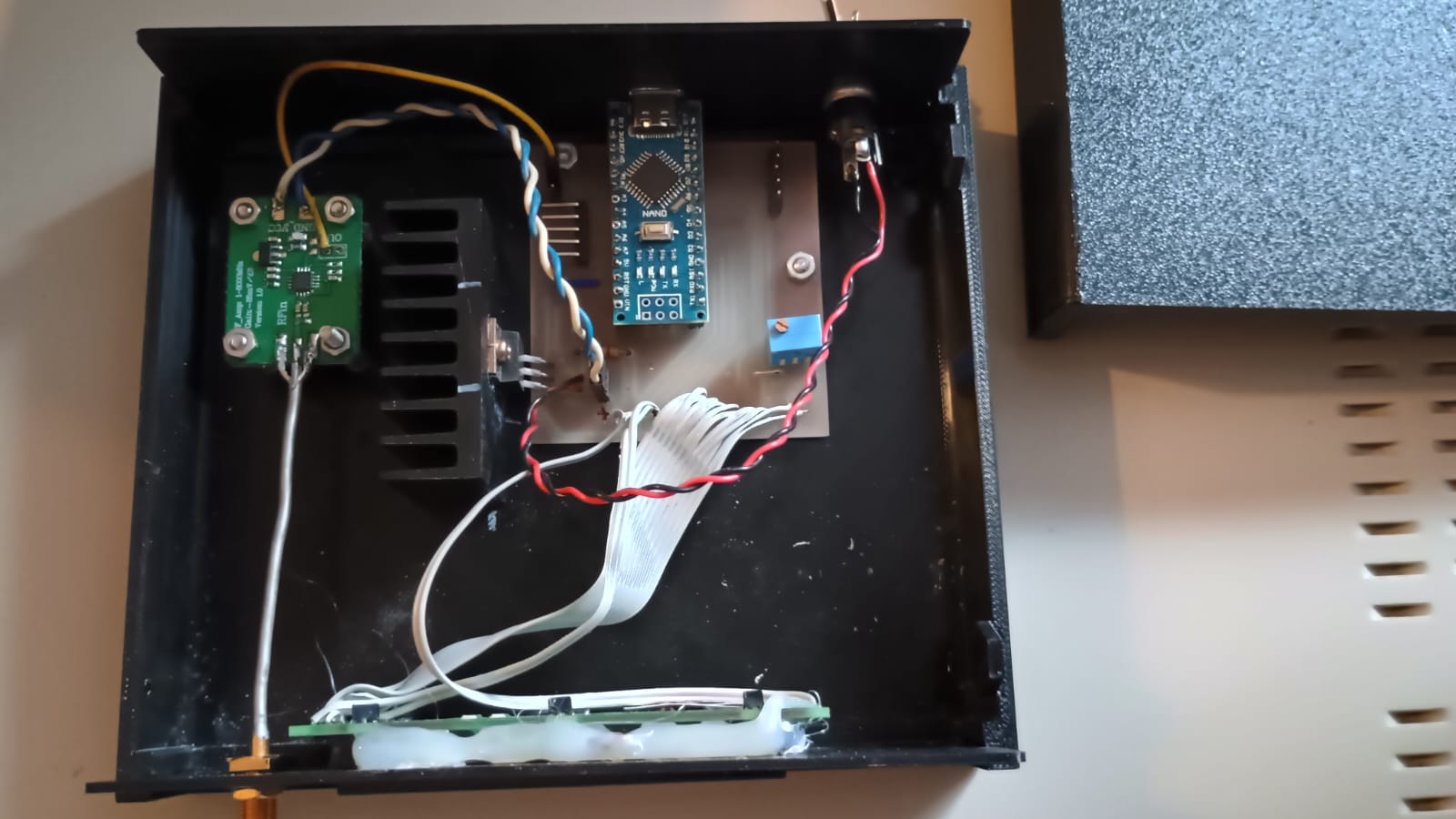

Vždy se nechám ukecat a navézt do nějaké akce. Tentokrát to bylo měření výkonu. Volba padla na AD8313. Je možnost použít AD83xx . Ty moduly jde kooupit "u číňana" za velmi  slušný peníz. Je to připojené k arduinu s LCD displejem. Rotační enkodér je použit na volbu kalibrace a připnutí externího útlumu, aby to člověk nemusel přepočítávat. Připojením PC  všechny jde  všechny parametry zobrazit a ovládat. AD8313 má ppsáno 70dB, ale počítejte 55-60dB. Stač se podívat na datasheet. Konstrukce  velmi  jednoduchá, zvládne ji každý, výsledek je docela dobrý měřicí přístroj.

A teďpřílohy:

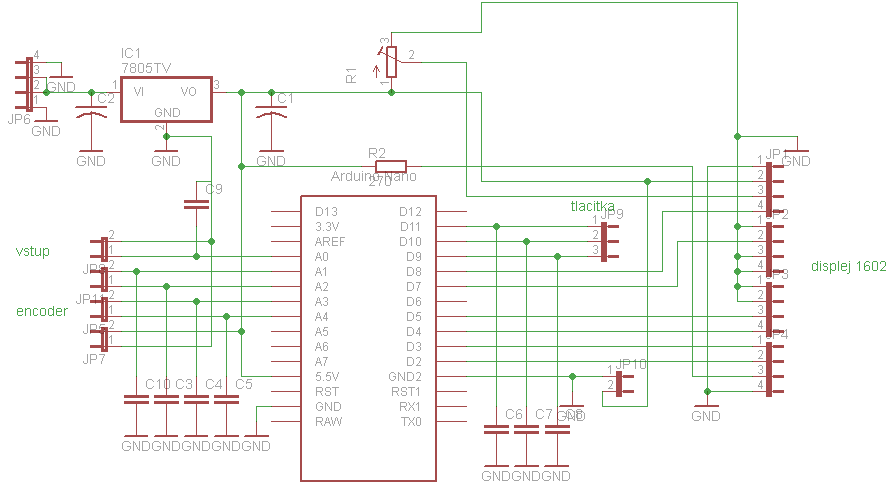

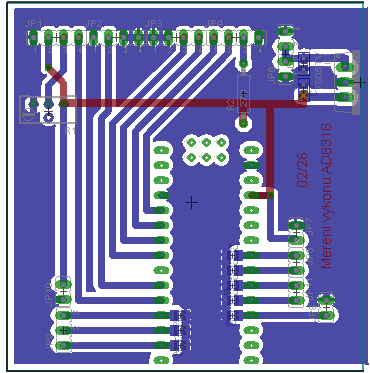

DatasheetAD8313.,  Program pro Arduino ,  schema v Eaglu, spoj v Eaglu pro Arduino nano,
