Anténa  50 / 70 MHz.

www.ok1vm.cz

Napadlo mne udělat anténu na 50 a 70 MHz aby jsem byl připraven na sezonu ES. Našel jsem velmi pěknou konstrukci u G0KSC. je to

G0KSC SC6-4-9D 9el 50Mhz / 70Mhz Dual band Yagi Anténa s délkou 3,5 metru.

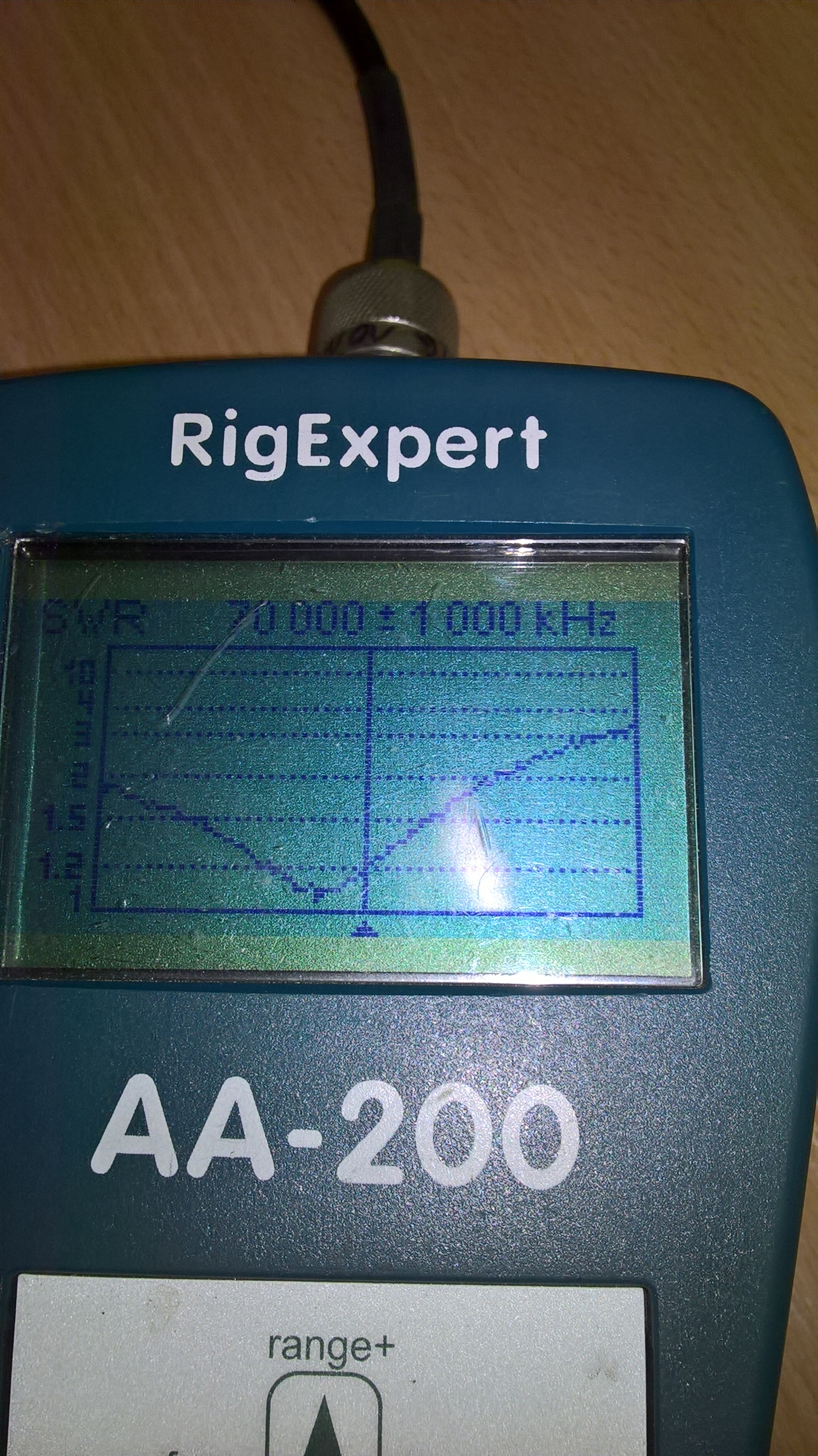

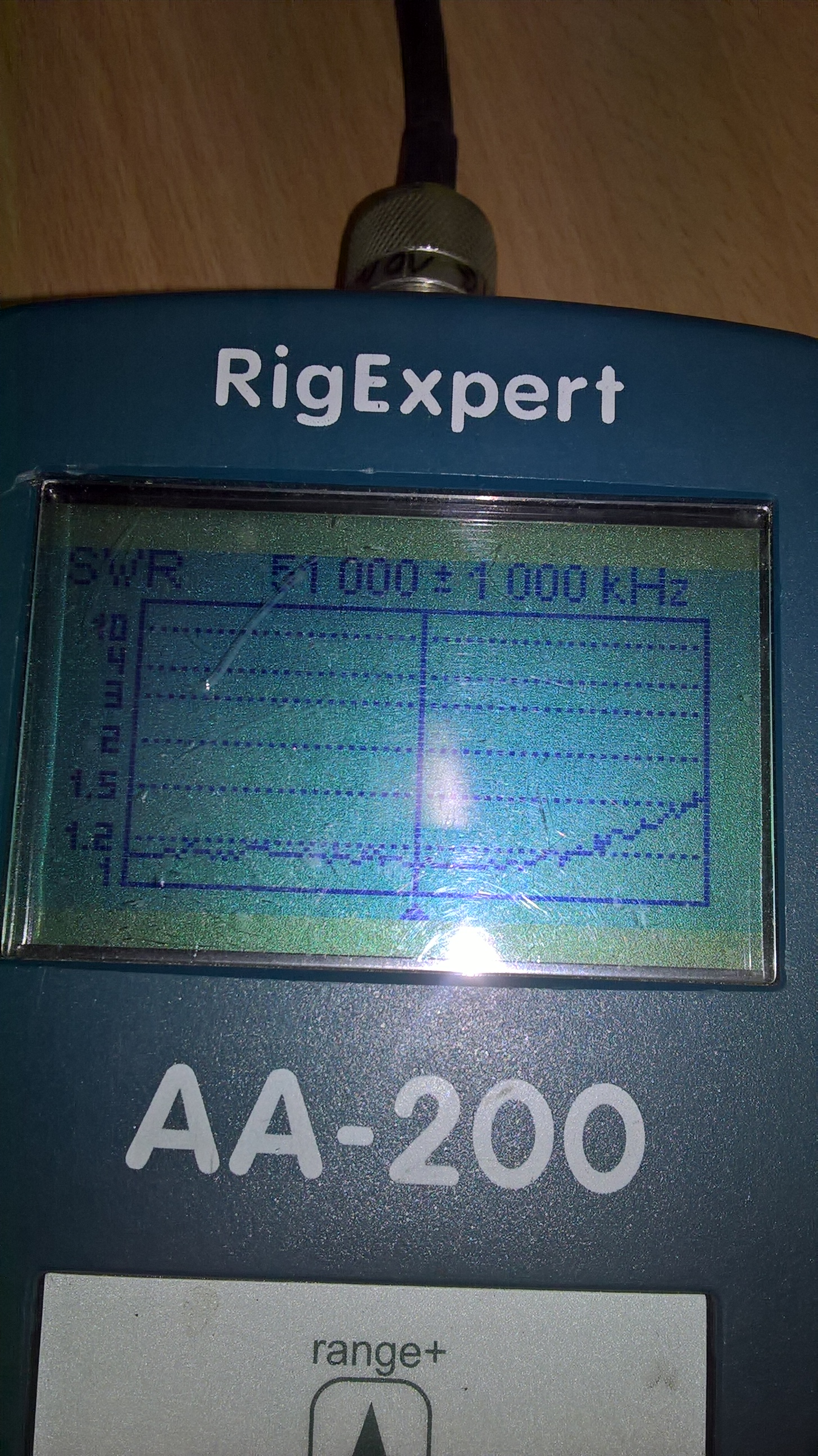

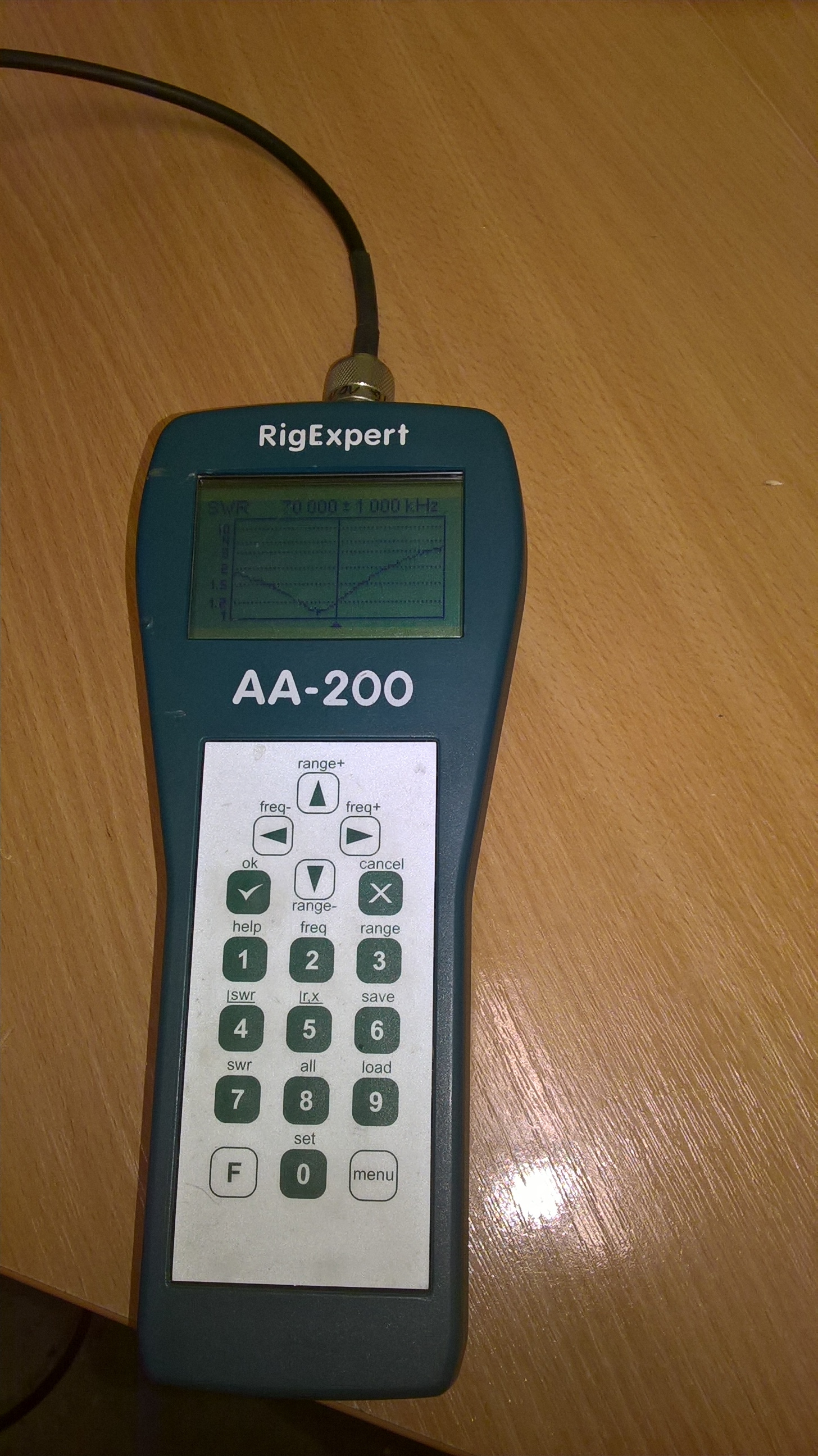

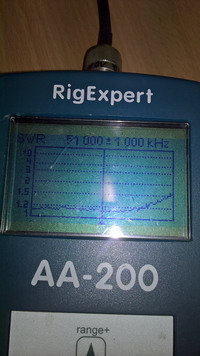

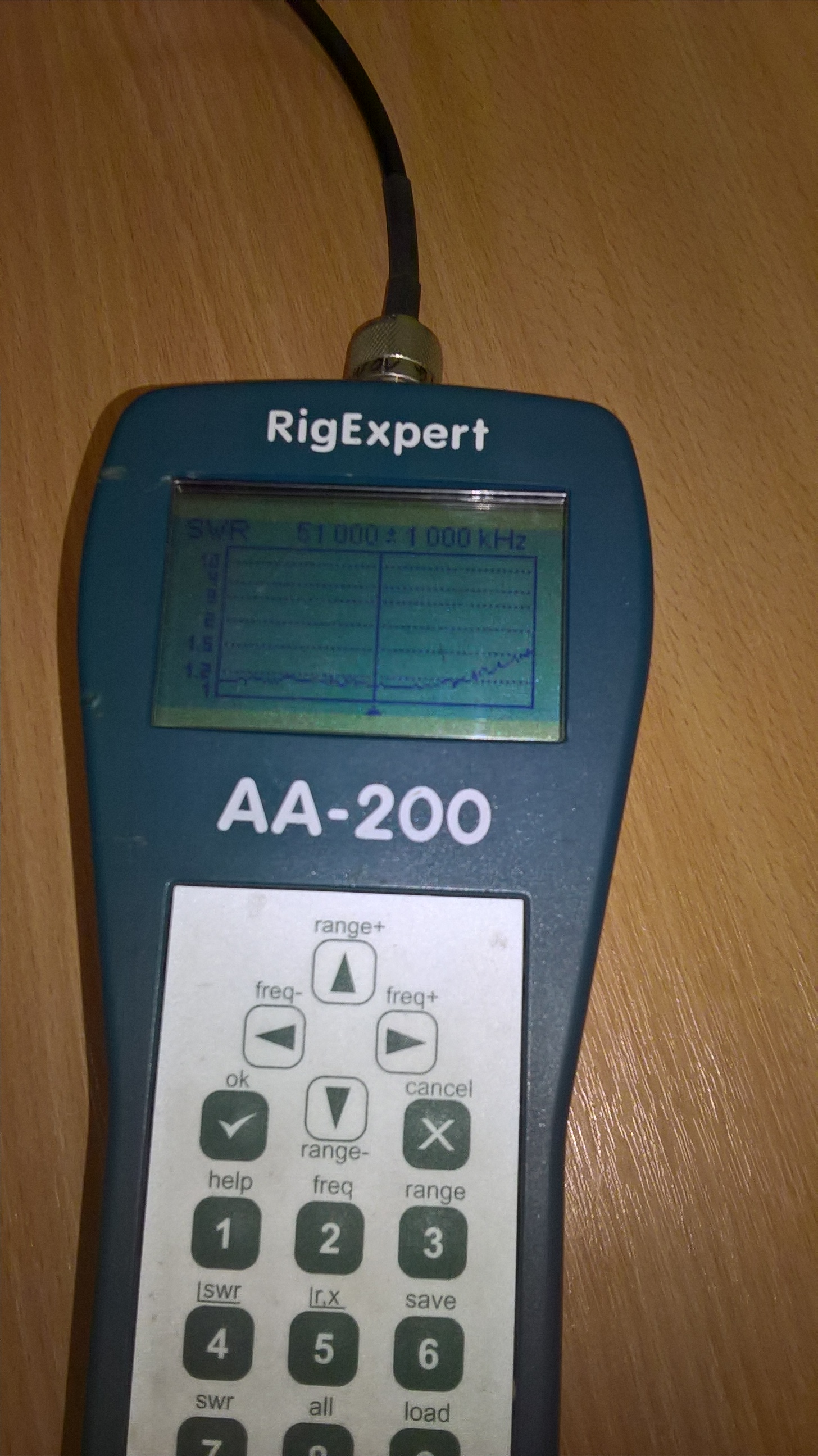

Nejdřív jsem začal s materiálem : Vyčetl jsem rozměry a objednal . Jen průměr 12,7 ke koupi nebyl a tak jsem bez obav koupil 12 mm. Rozhodl jsem se pro zpevnění ráhno zdvojit. Za dva dny jsem měl materiál doma a už jen izolátory. ty jsem vytiskl na 3D tiskárně z PTFE materiálu. Montáž jsem plánoval na letošní jaro (2019). trochu se to protáhlo a tak anténa musela malinko počkat. Montáž proběhla hladce jen snad zdvojení ráhna bylo trochu komplikovanější, ale i to se podařilo. Následovalo měření, které mne dost potěšilo. Dalo by se to ještě trochu vylepšit ale asi by to  bylo skoro škoda práce.

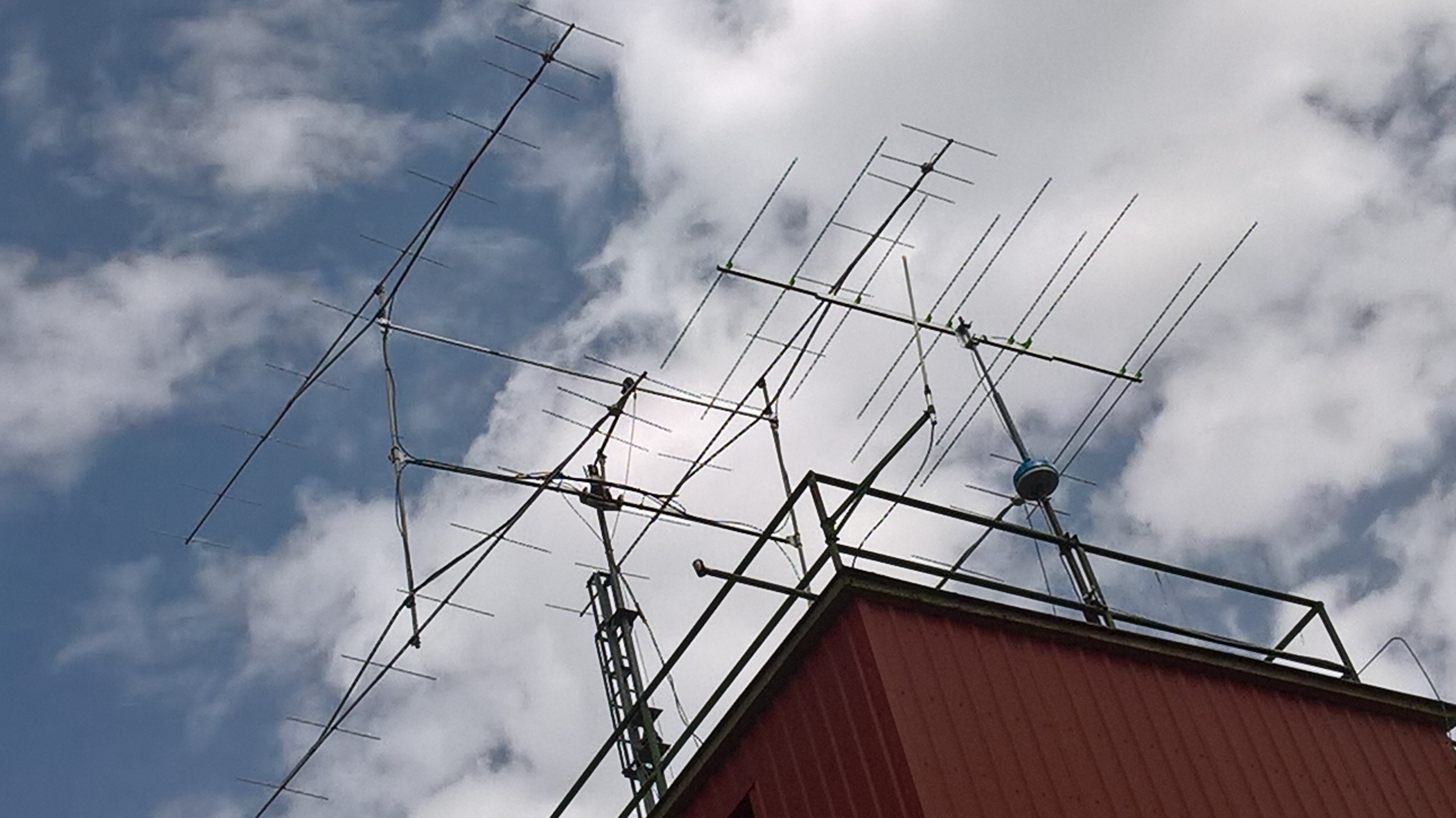

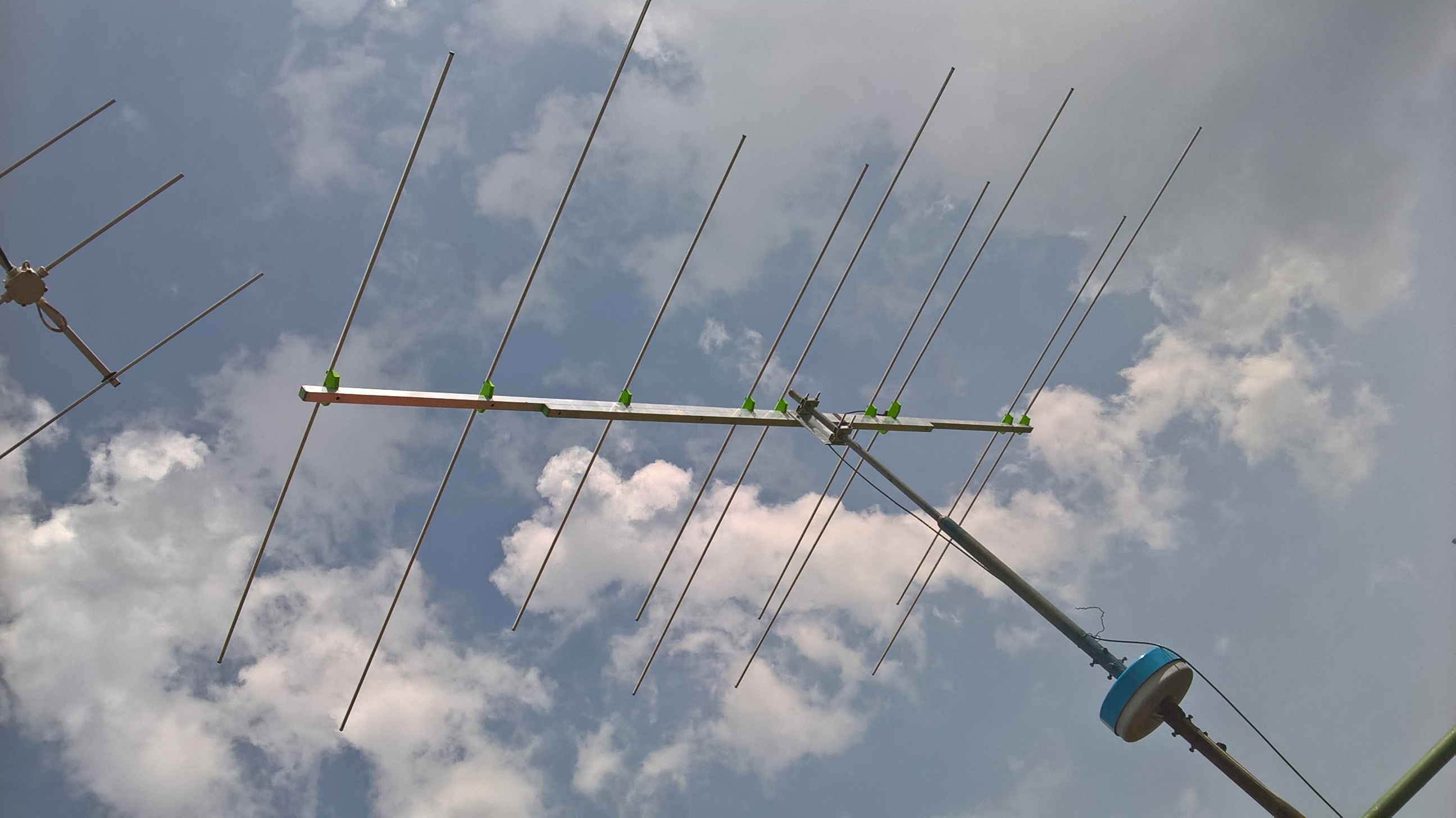

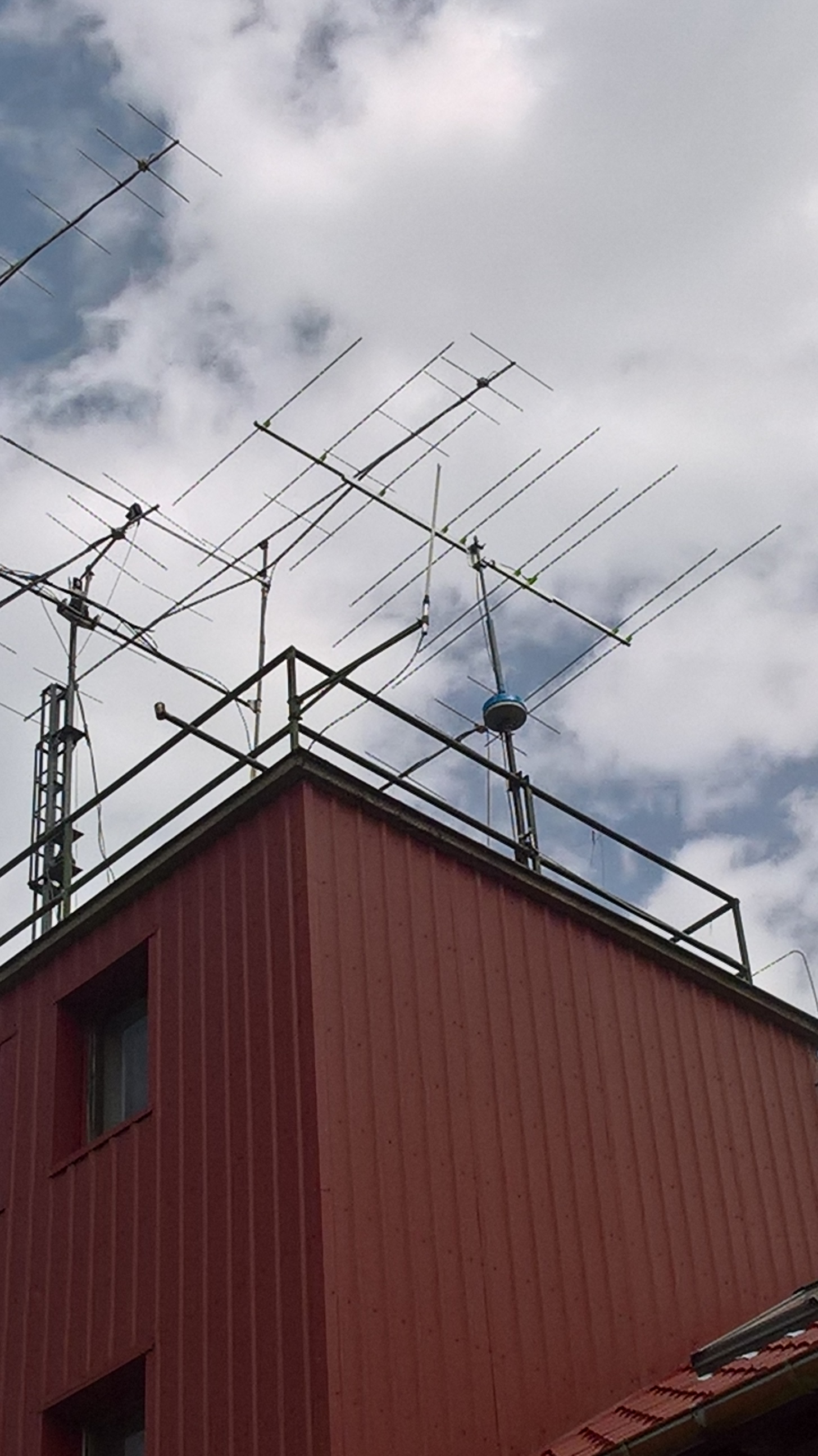

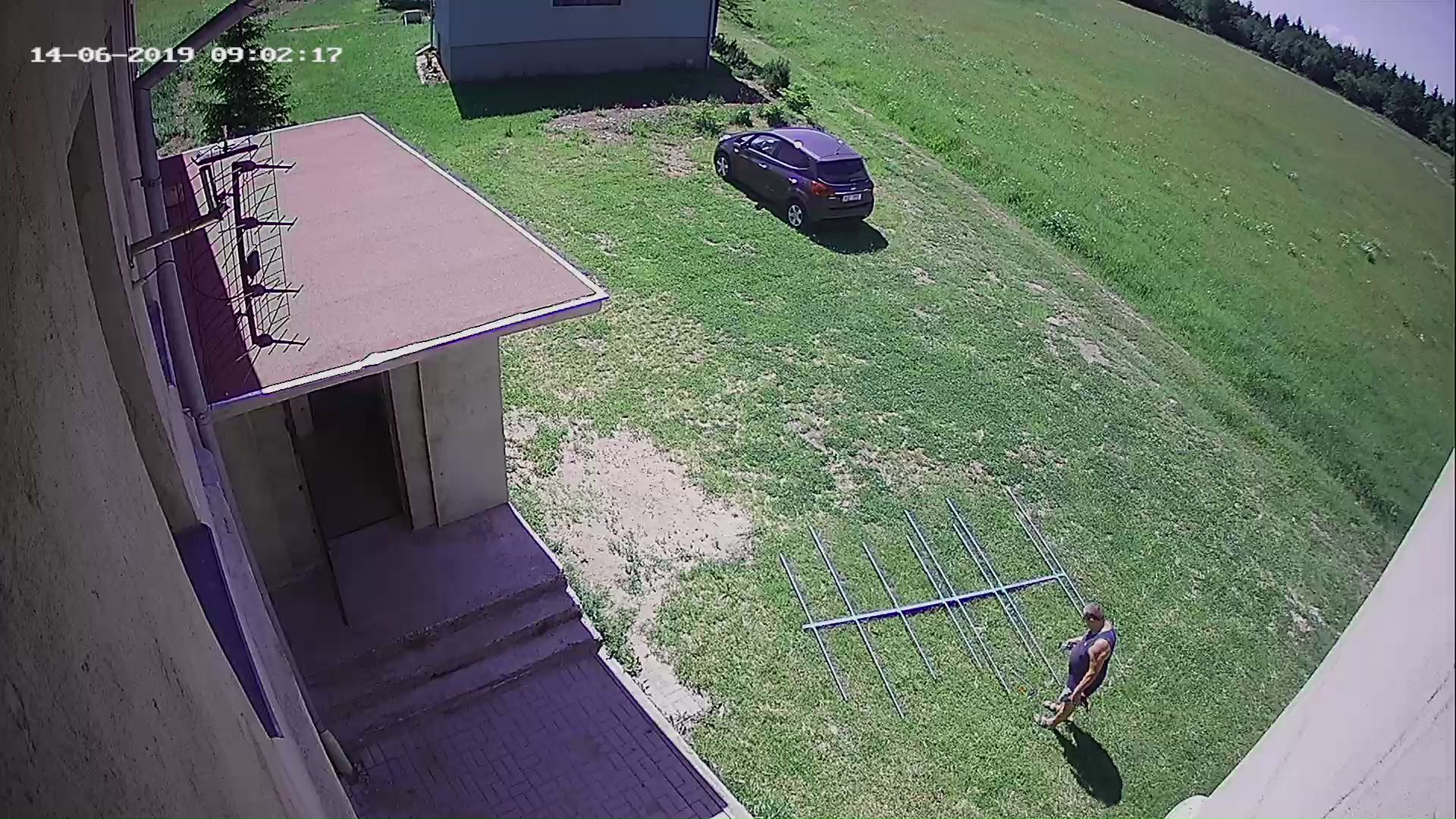

trocha obrázků na kterých je vidět detaily konstrukce:..

Délka a rozteč jsou následující:
Rozměry v metrech

Rozteč prvků:

Ref 6 = 0
Ref 4 = 0,146
Zářič 6 = 1,019
Zářič 4 = 1,151
D1-6 = 1,693
D1-4 = 1,87
D2-4 = 2,462
D2-6 = 3.001
D3-4 = 3,449

Délka prvků - poloviny! prvku:

Ref 6 = 1,481
Ref 4 = 1,035
Zářič 6 = 1,423
Zářič 4 = 1,007
D1-6 = 1,332
D1-4 = 0,95
D2-4 = 0,932
D2-6 = 1,268
D3-4 = 0,931

Údaje 50MHz:

Froward Gain: 9.13dBi volný prostor
Předozadní poměr : 14,44dB
Úhel vyzařování při 10 metrech nad zemí: 10 stupňů

Údaje 70MHz :

Froward Gain: 10.26dBi volný prostor
Předozadní poměr: 20.04dB
Úhel vyzařování při 10 metrech nad zemí: 5 stupňů

Hodnoty jsou převzaty z originálního pramene .

Na konstrukci se vztahují autorská práva G0KSC....
