CW-dekoder

http://www.ok1vm.cz

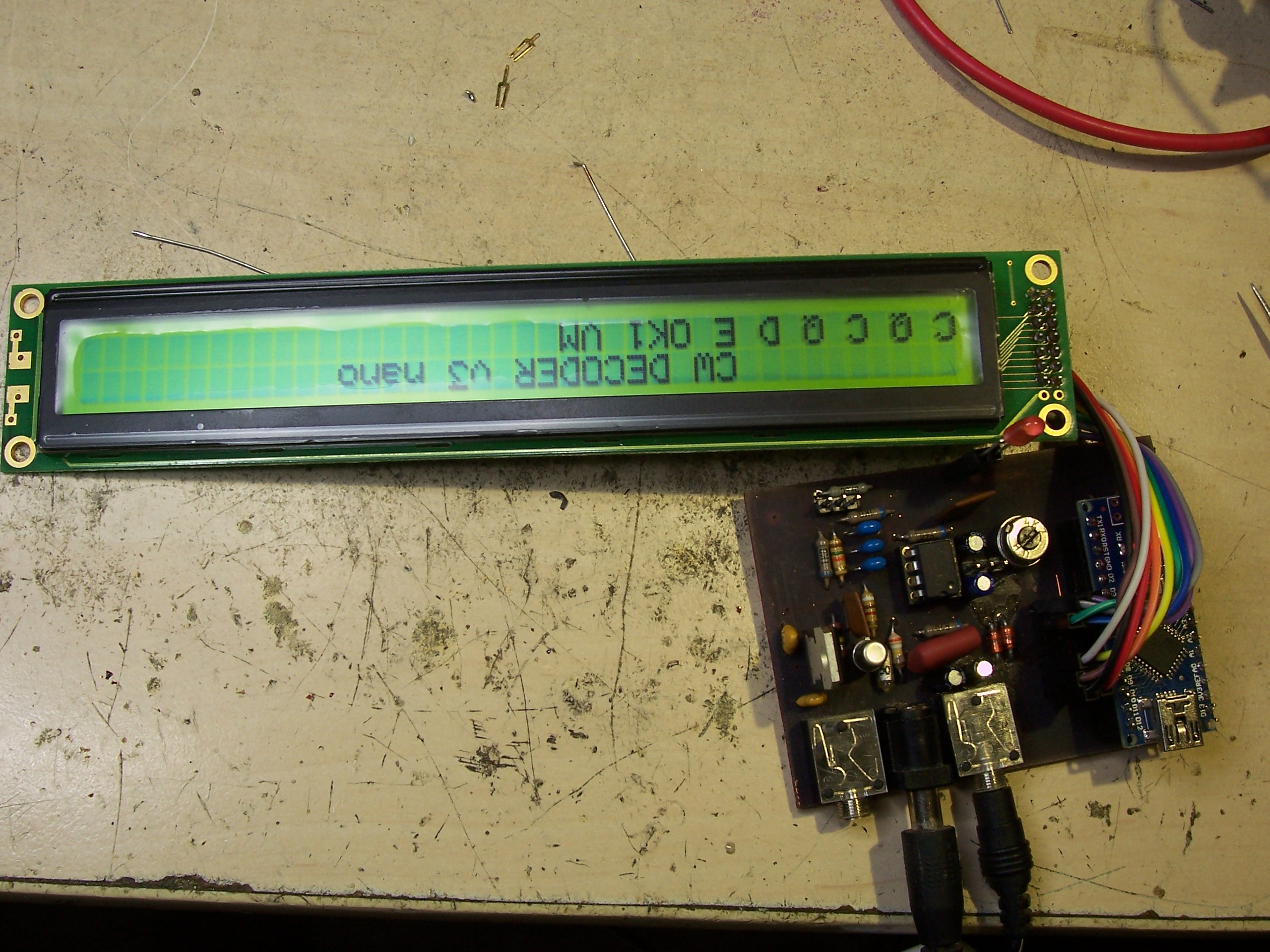

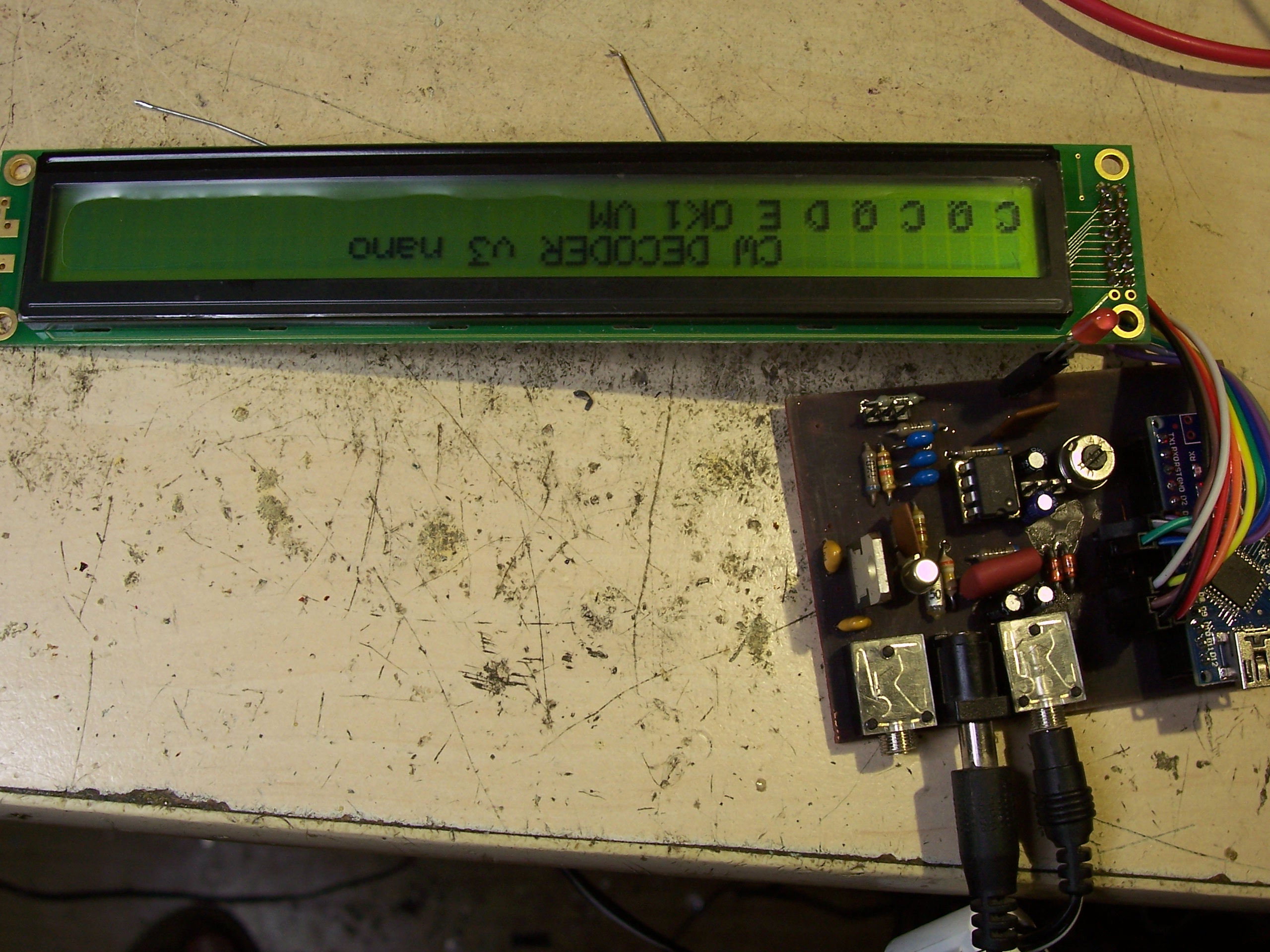

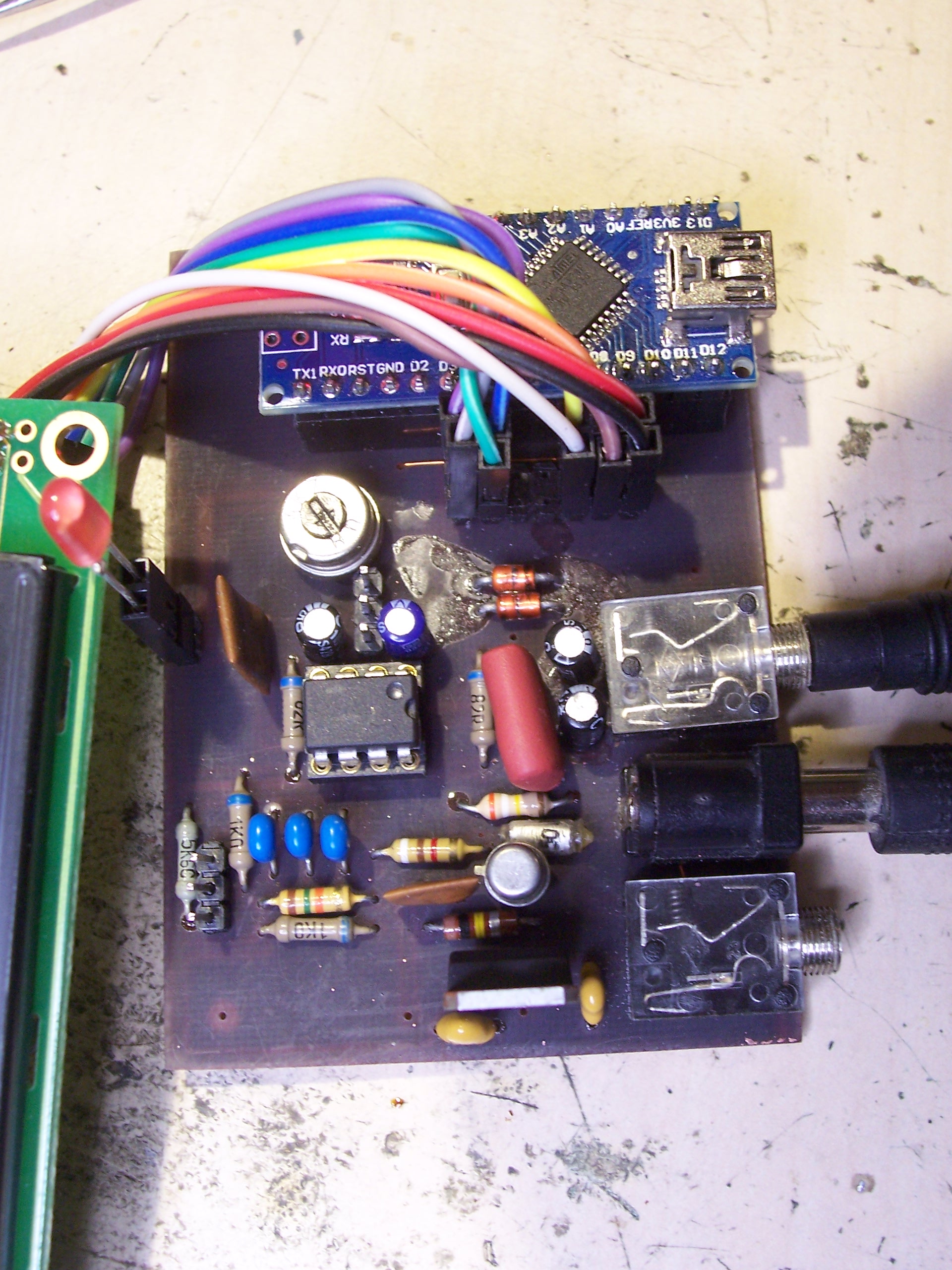

Asi začínám být hodně pohodlný a tak jsem si postavil čtečku CW. Vybíral jsem si z mnoha různých návodů na internetu. Volba padla (jako poslední dobou na většinu věcí) na arduino. Nejdřív jsem použil Arduino mini ale tam není převodník a nešly by znaky posílat do PC. Další typ co se mi tu povaloval na stole je Arduino nano. To splňovalo skoro všechny požadavky které jsem na něj kladl. Volba padla na program z dílny WB7FHC. V originále je požitý display 4*20 znaků (80). Protože se snažím dělat nenákladově tak jsem projel šuplíky a vytahl dislay 2*40 znaků (80 Hi). Použitý display 40x2 si ale vyžádal hrubé změny v zobrazovací části programu. Zachování celistvosti slov jsem zachoval a tak při rolování zůstavají celá. Zobrazení pracuje tak, že po naplnění spodní řádky se celý řádek přenese vzhůru mimo nedokončeného slova. To zůstane na spodním řádku a za ním pokračuje příjmaný text. Použitý display byl použit Wh 4002-NYG-ET z důvodu ceny (1€) a dosažitelnosti. Kdysi jsem ho koupil v Holicích. K jeho připojení jsou použity piny tak, aby se spoj dělal co nejjednodušej. Celek je natik kompaktní že zabírá minimum místa. Použité Arduino nano umožňuje přenos textu do PC. Tam text zůstává zachován. Přenos je 115200. Samotná stavba nenese záludnosti. Konektory jsou pro připojení externího klíčování - odpojí se tonový detektor. Další konektor je externí napájení a poslední je odpojení vnitřního mikrofonu a připojení vnějšího nf zdroje. Ovládací prvky jsou nastavení kmitočtu tónového detektoru a nastavení síly vstupního signálu. Tónový detektor je použit LM576, arduino nano a výše popsaný display. Spoj je frézovaný a sletování několika součástek vám nezabere víc než jeden večer. Oživení, pokud jste chybu neudělali není potřeba... prostě to funguje. Krabičku ,až ji namaluju tak vytisknu na 3D tiskárně. Pusťte se do toho a uvidíte že se vám telegrafie zalíbí a bude se daleko lépe učit.

SW je snadno čitelný v cw_dekoder_v3.ino

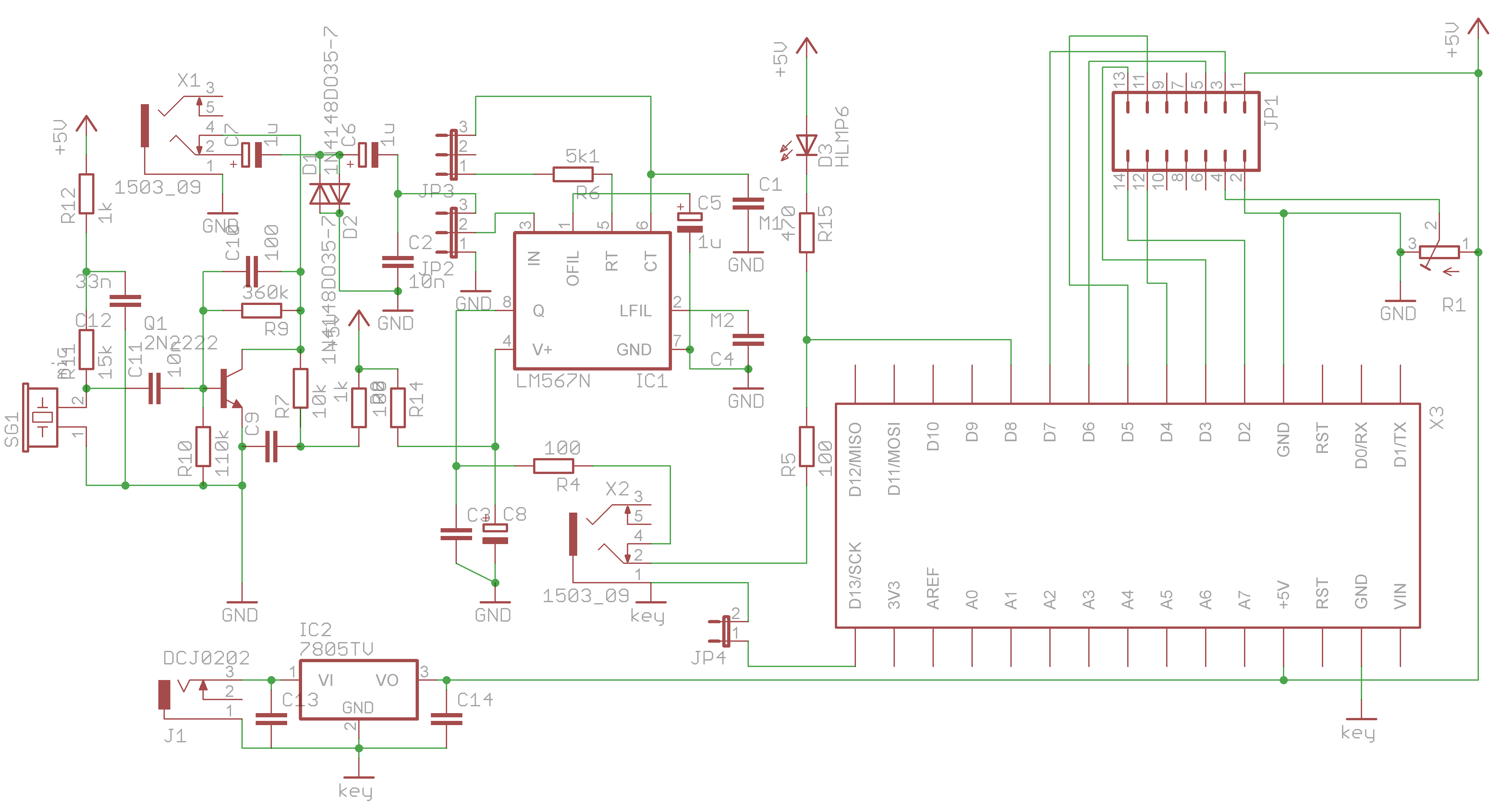

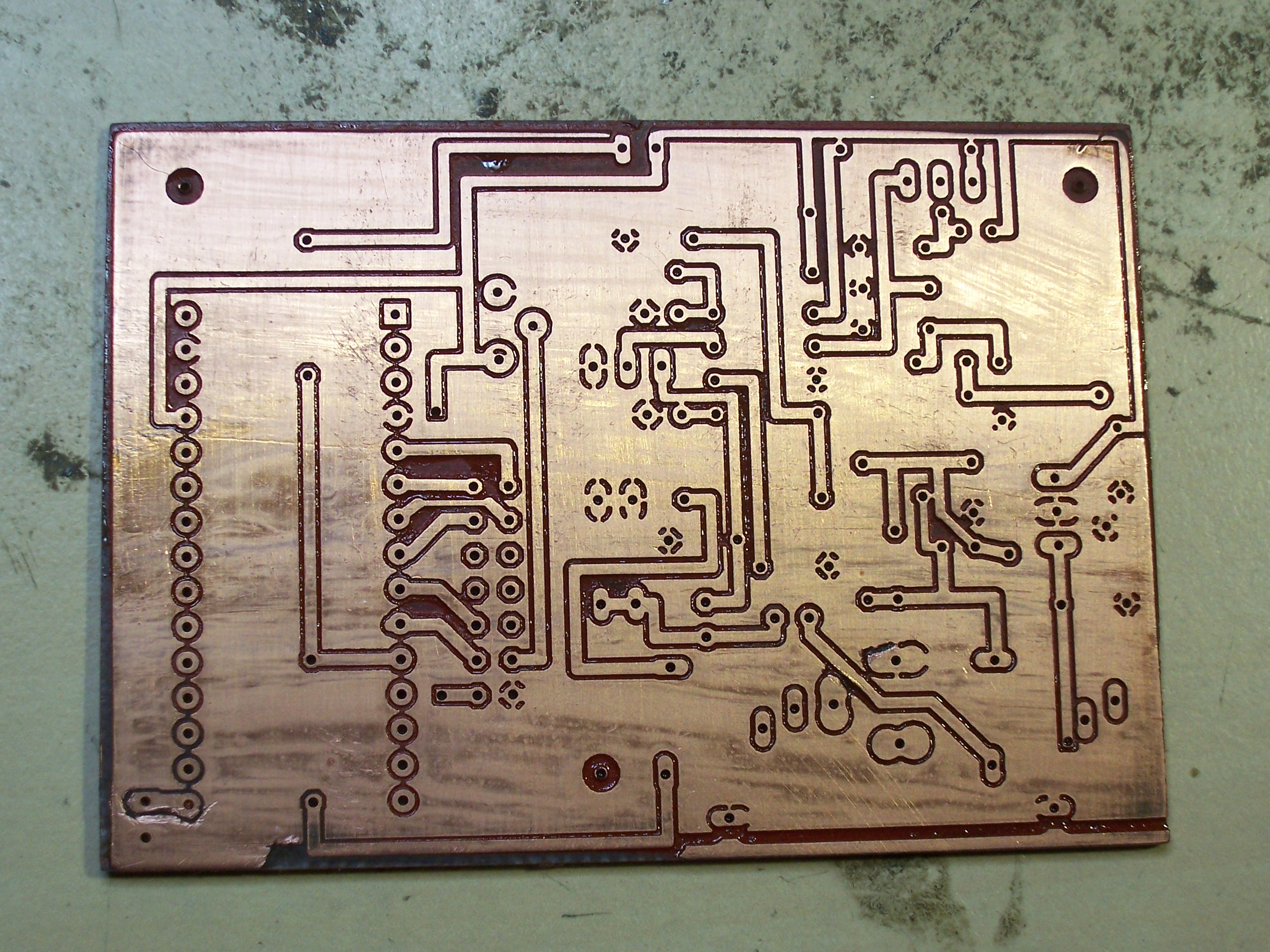

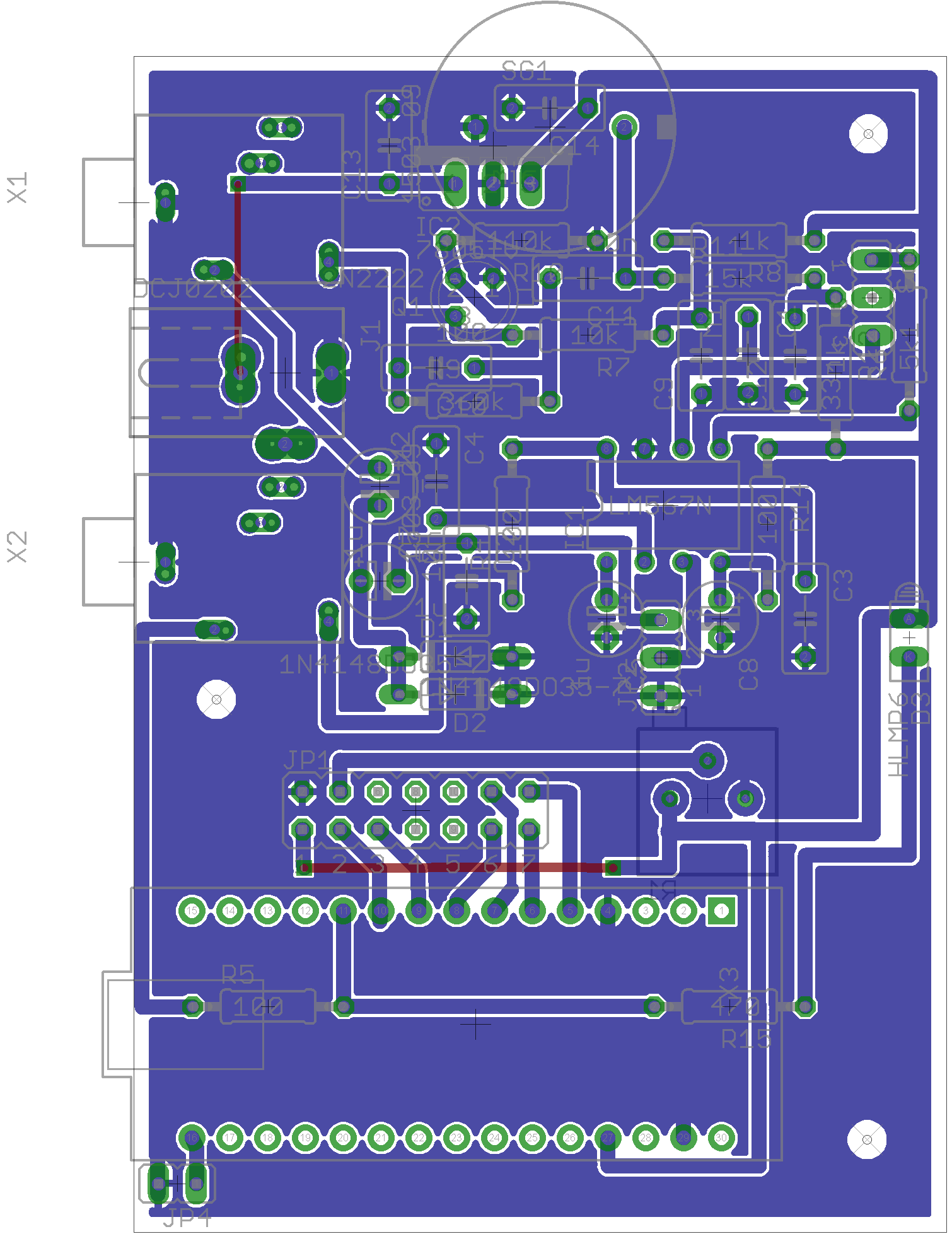

eagle schema, eagle spoj,

program pro arduino

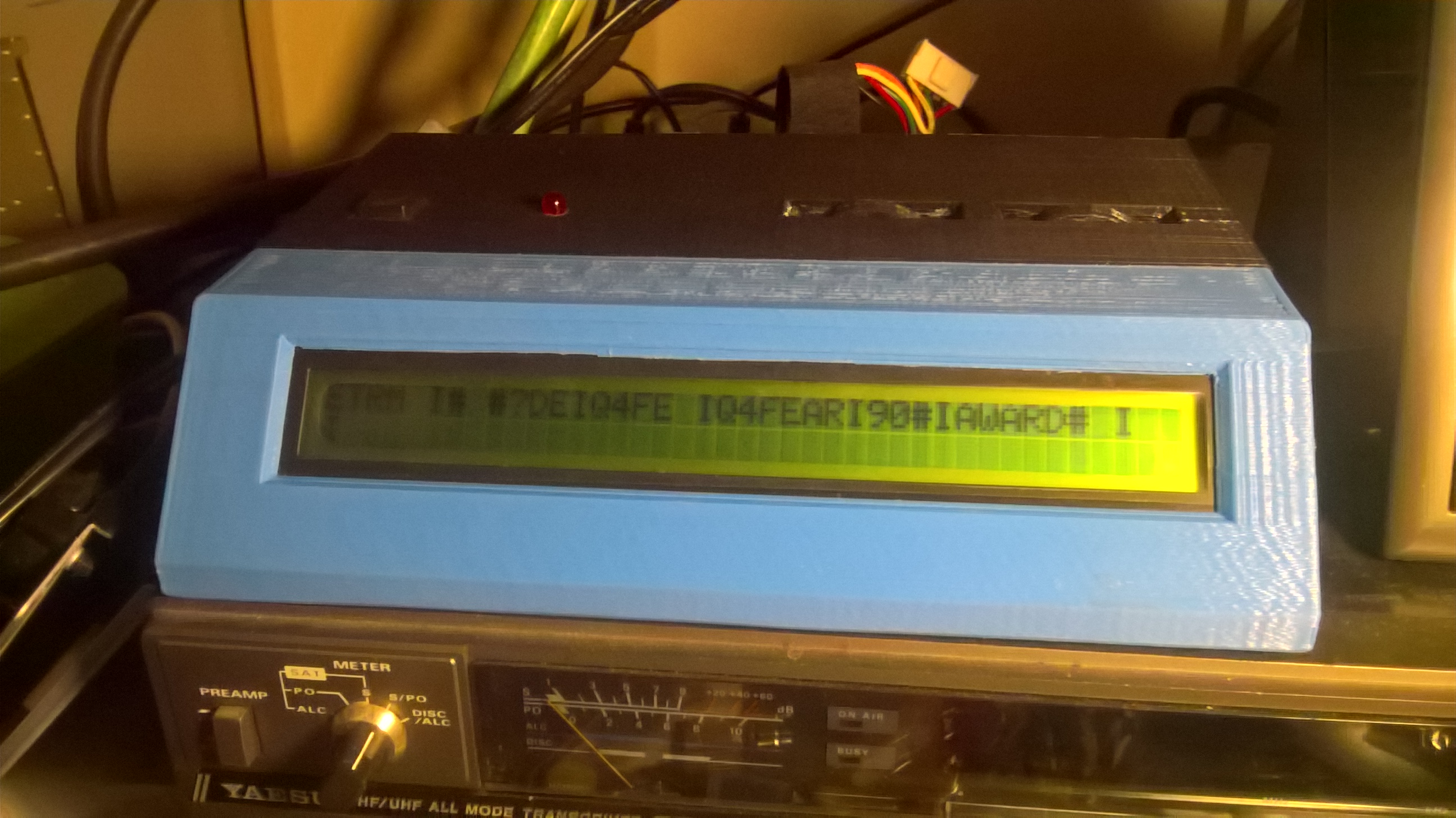

Programy pro tisk dělal Pavel OK1IPS Tnx.

STL přrdní čelo,

STL zadní čelo

STL horní díl

STL spodní díl

STL dolní kryt
