PIC programátor 15.08.2010

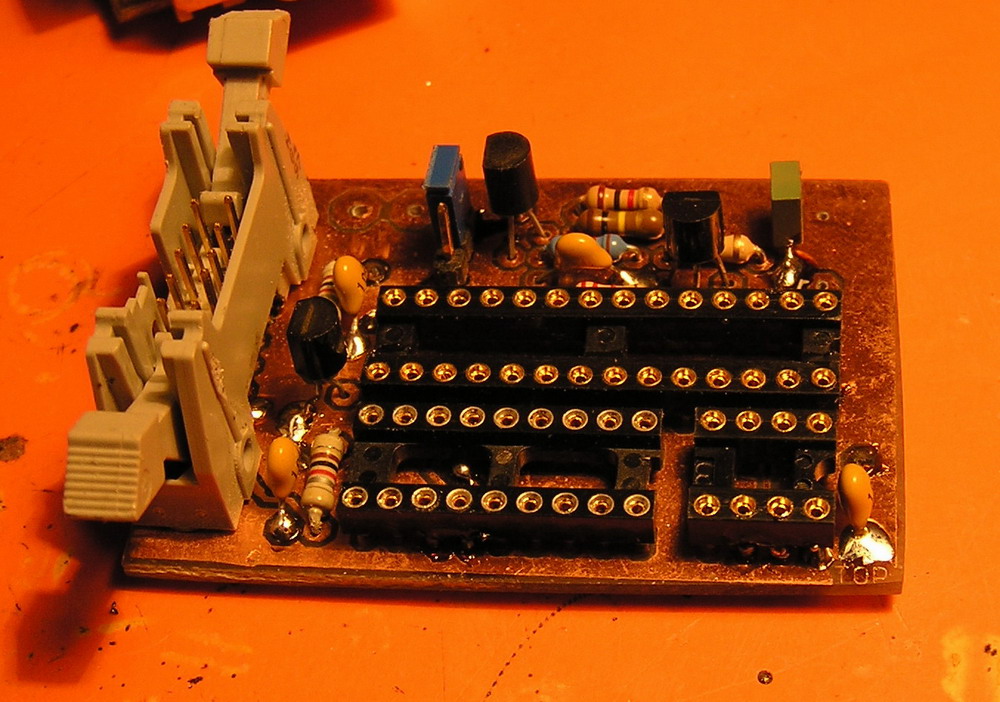

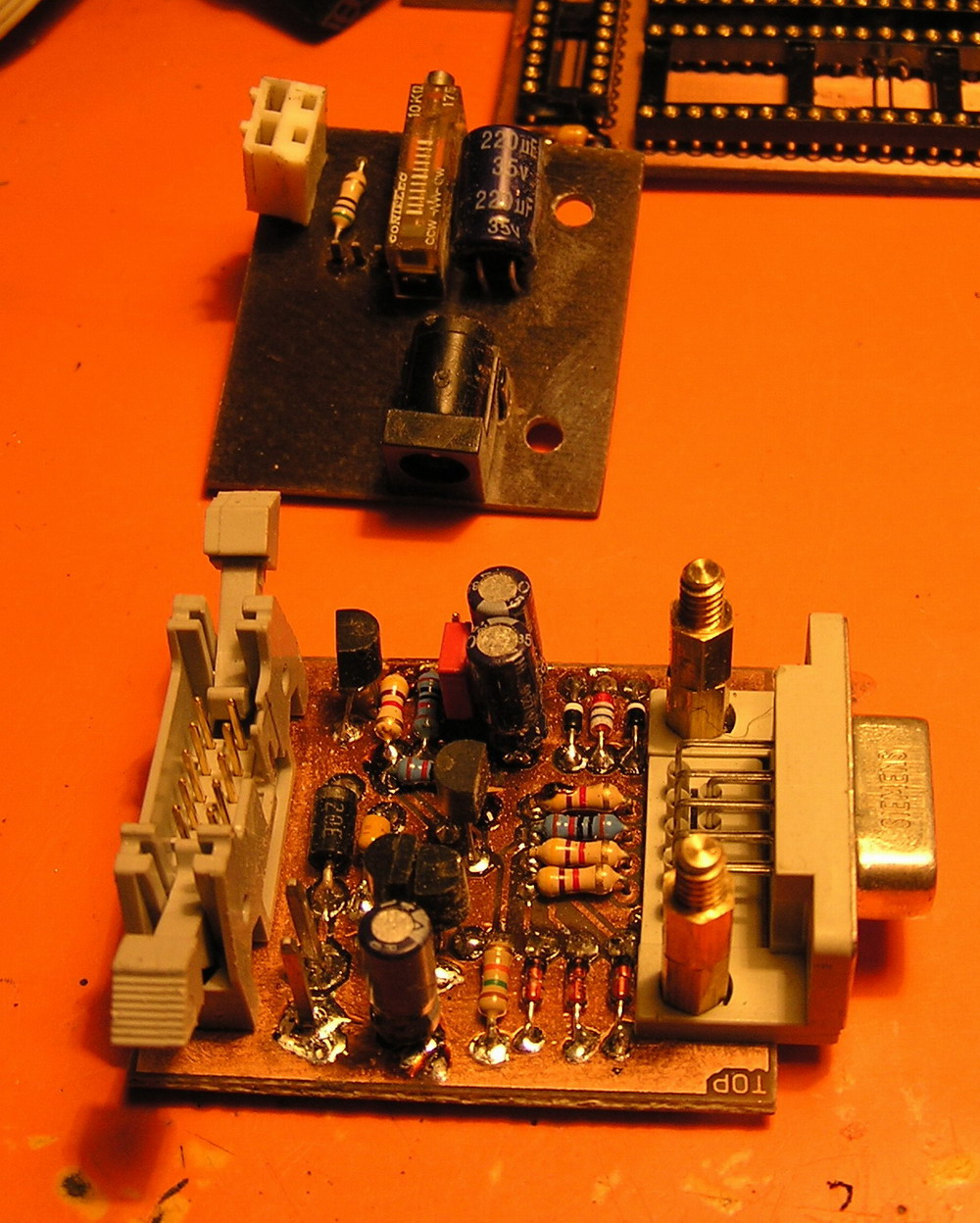

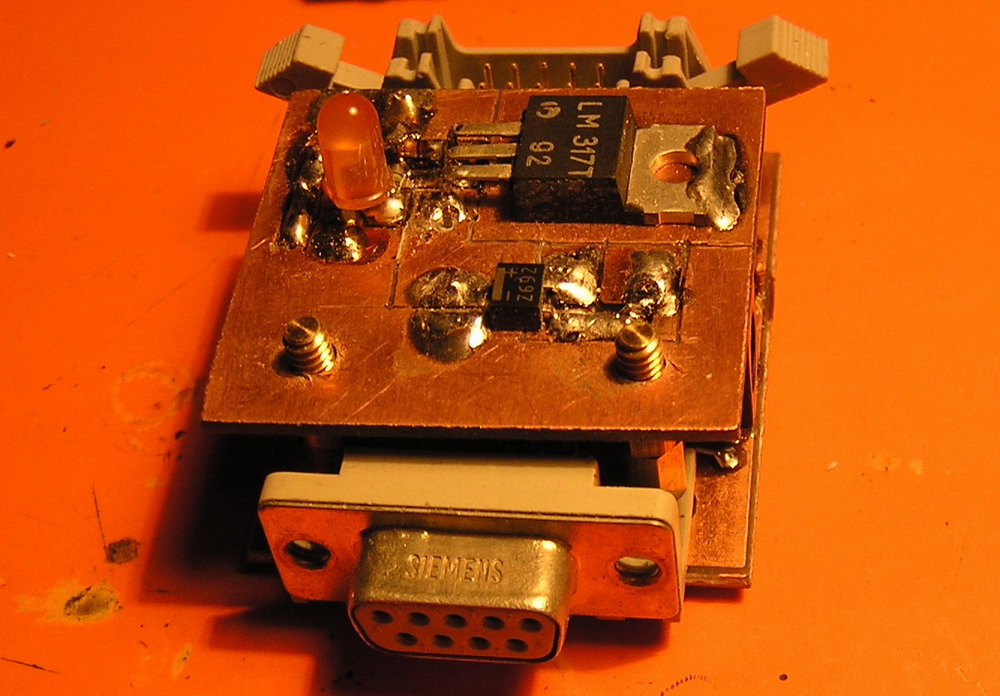

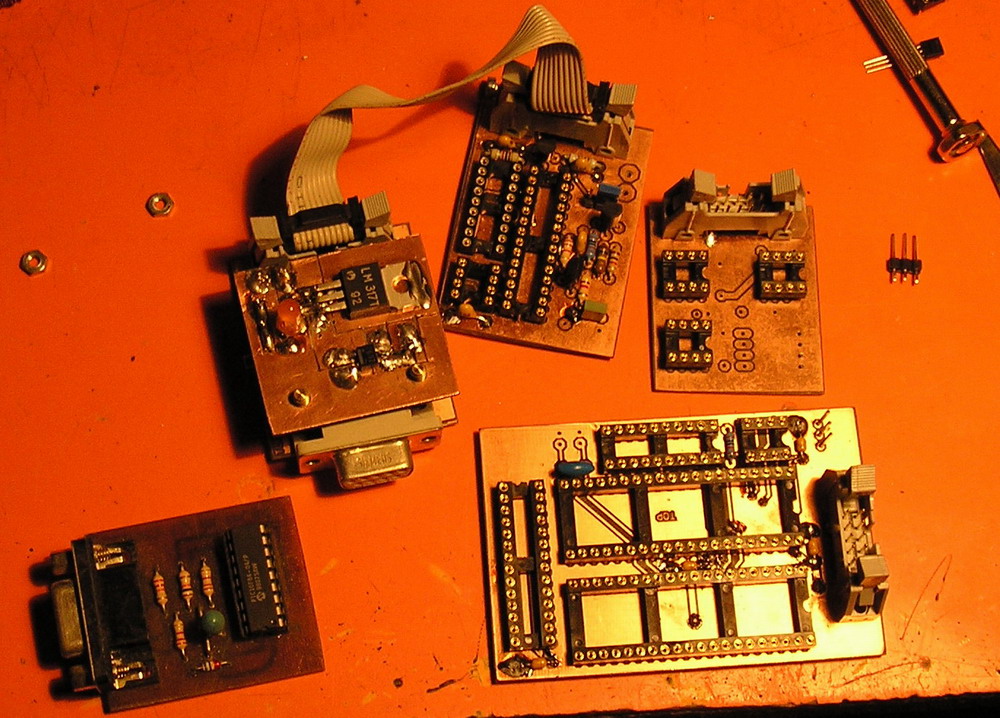

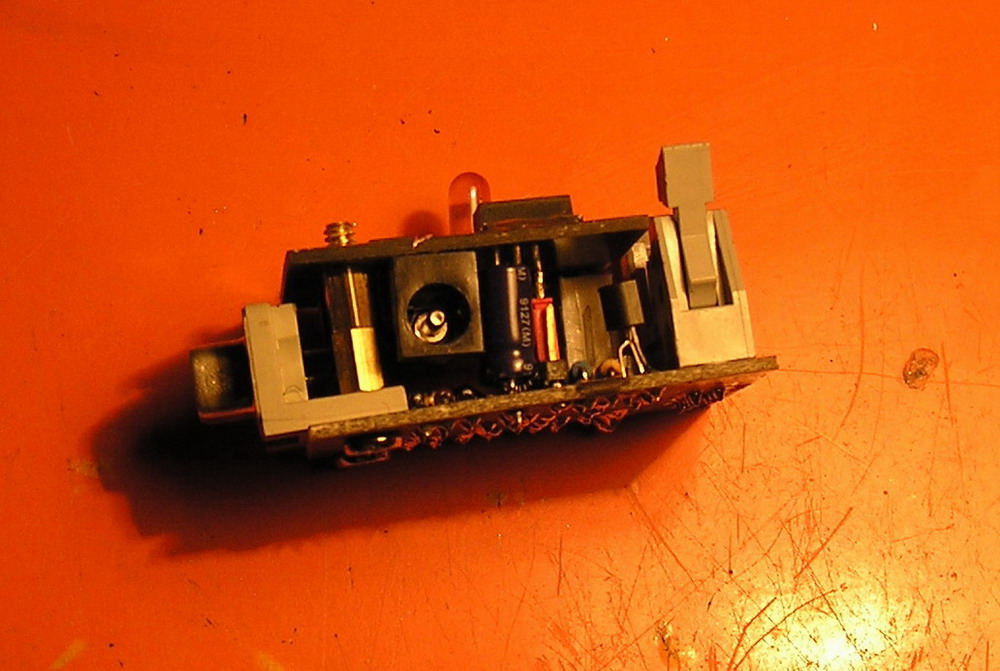

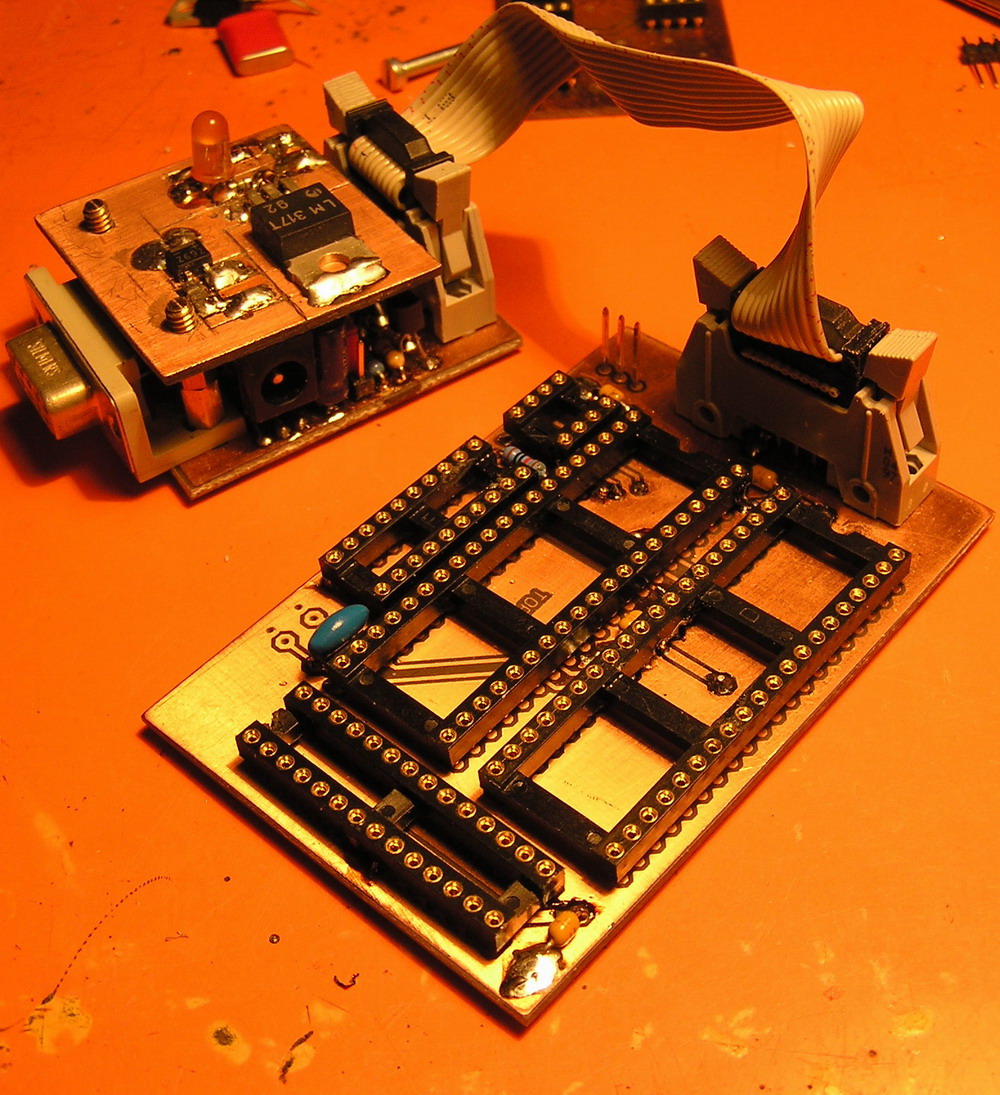

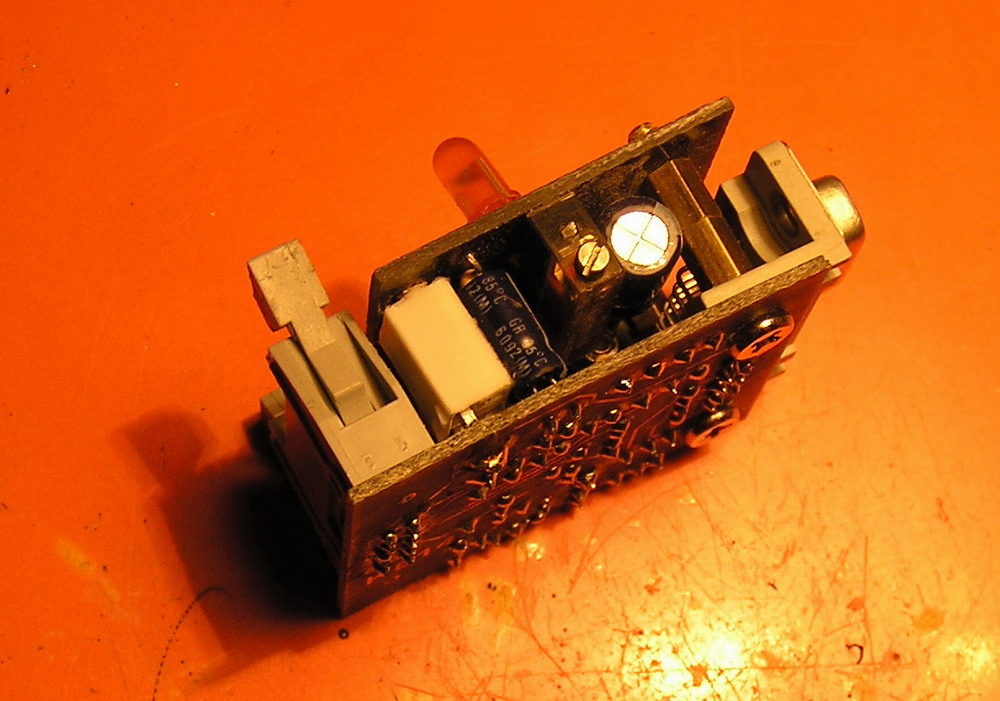

Pro další konstrukci jsem potřeboval naprogramovat PIC procesory a tak mi nezbylo než si takový programátor postavit. Inspiraci jsem našel na Pony prog a následně jsem si našel i modifikaci, která byla uveřejněna v amatérském rádiu 3/2001. Líbila se mi univerzálnost této konstrukce a tak jsem se do ní pustil. Doplnil jsem konstrukci stabilizátorem 13V, který se nasunul na základní modul. Programátor je hotov a tak začnou zkoušky.
Konstrukce je dost jednoduchá a tak to snad bude i pracovat jak má :)
Nepracuje. Některé procesory to zvládá bez zjevných problémů ale ...... S některými to nejde a nejde. Staticky je všechno OK ale prostě nejde. Jediné co opravdu neověřím je možný problém s převodníkem USB/RS232. Budu muset vyzkoušet programátor jiný na paralelní port. Zkusím vyrobit PicPar 2 a uvidíme.
Už se to konečně podařilo.Byl to dost horor najít tu správnou kombinaci pro daný programátor. Pokud si člověk bláhově myslí, že to vyrobí podle dokumentace a ono to bude okamžitě fungovat.... ouha ono ne. I když konfigurace pro PicPar 2, Protopic 2, atd nefungovaly našel jsem kombinaci pro PP 2. Bylo nutné trochu přeorganizovat signály a hurá první úspěchy jsou tady. Vyzkoušel jsem 16F84 a 16F873. Další budou následovat.12C508 a 16F629 jsou také OK.

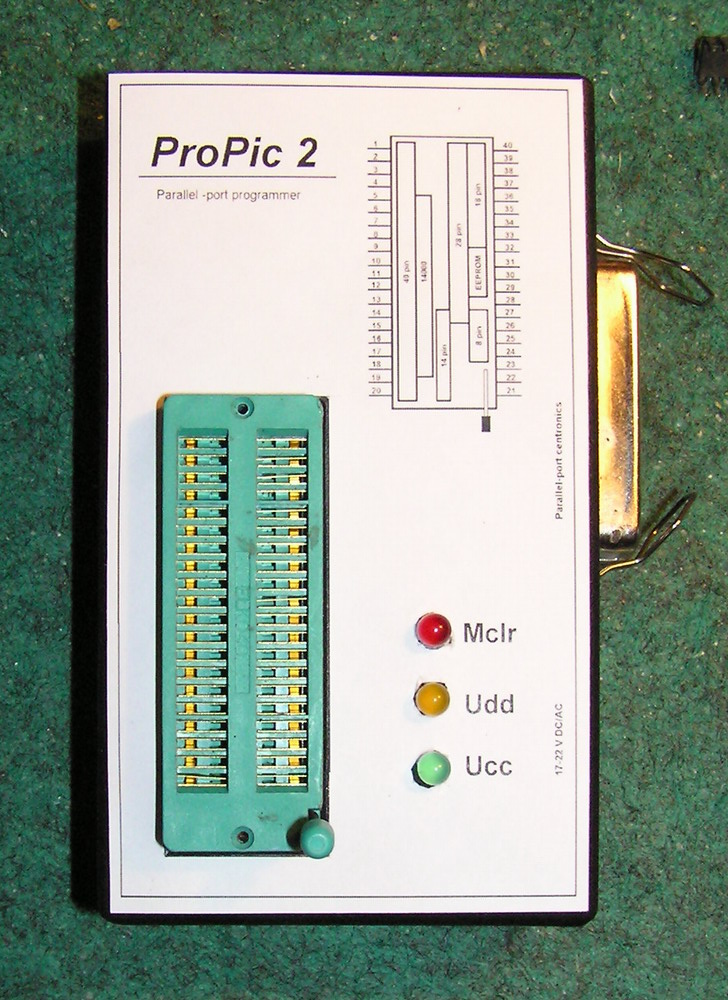

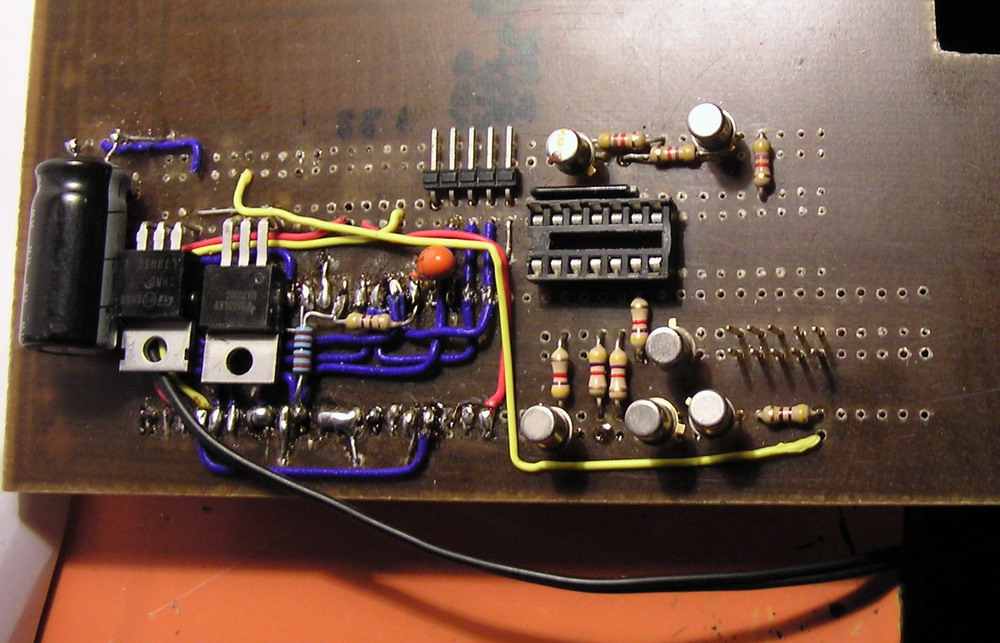

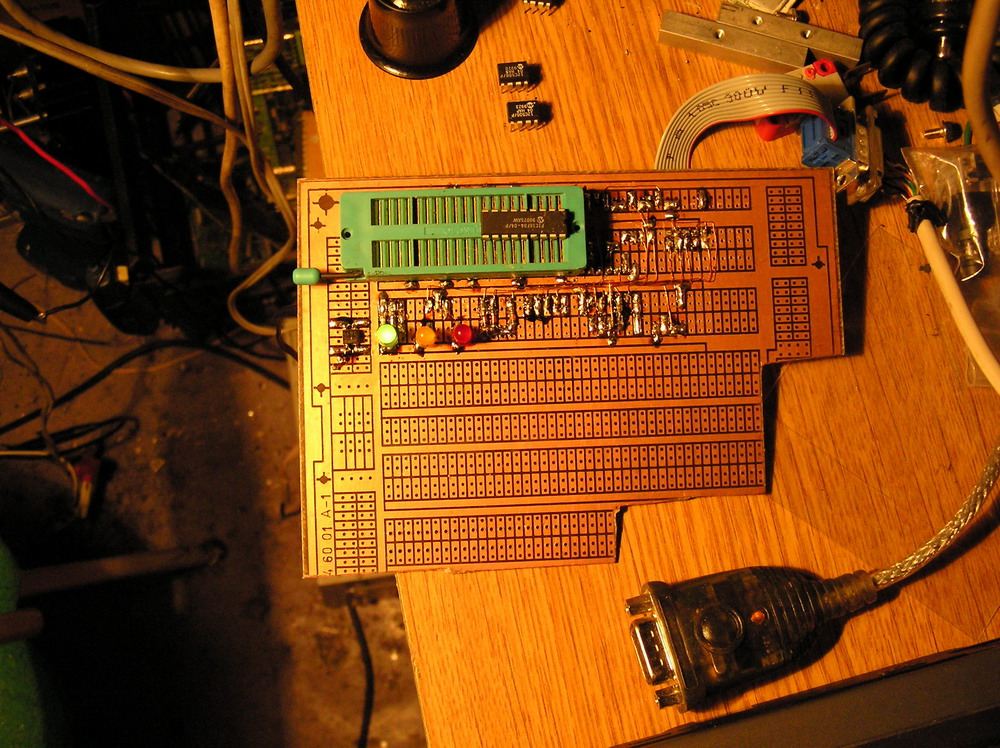

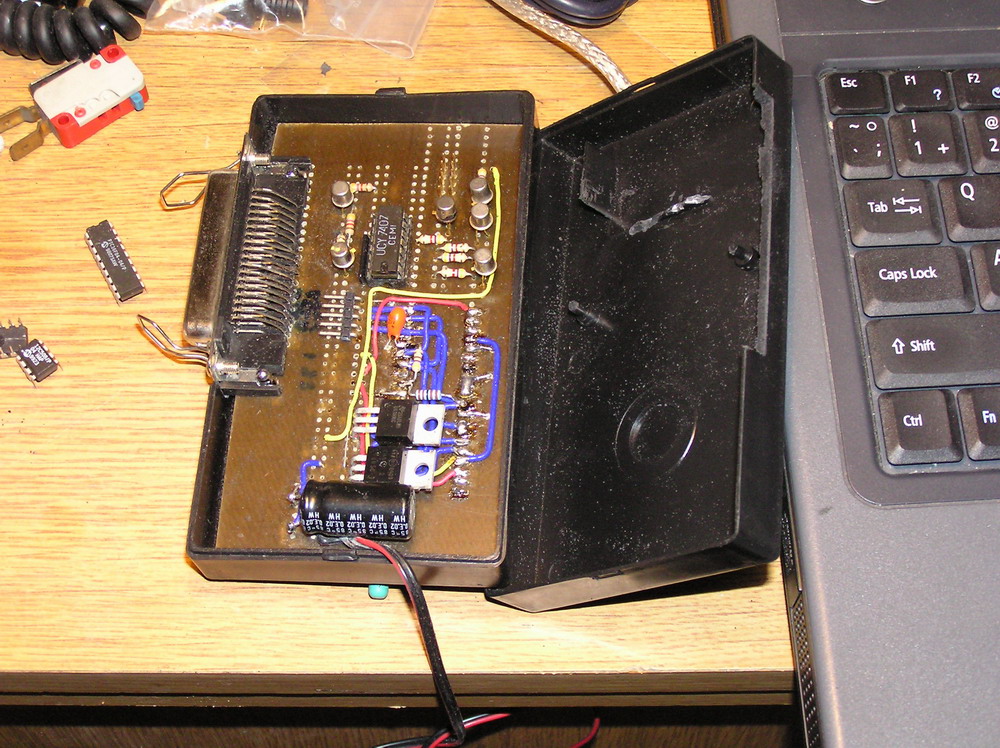

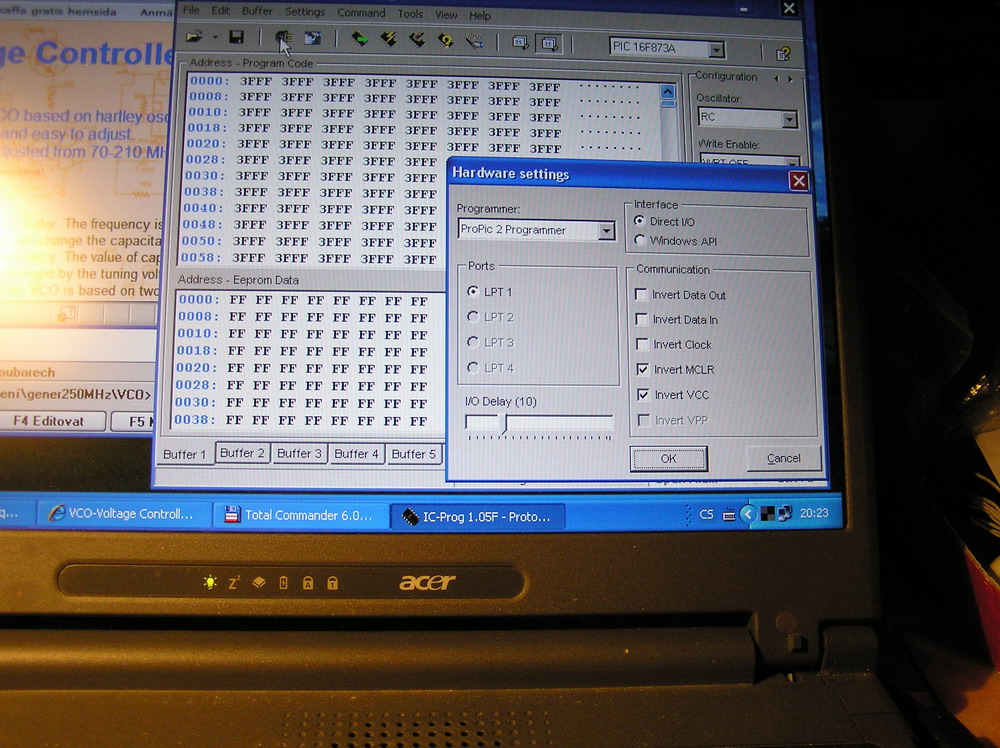

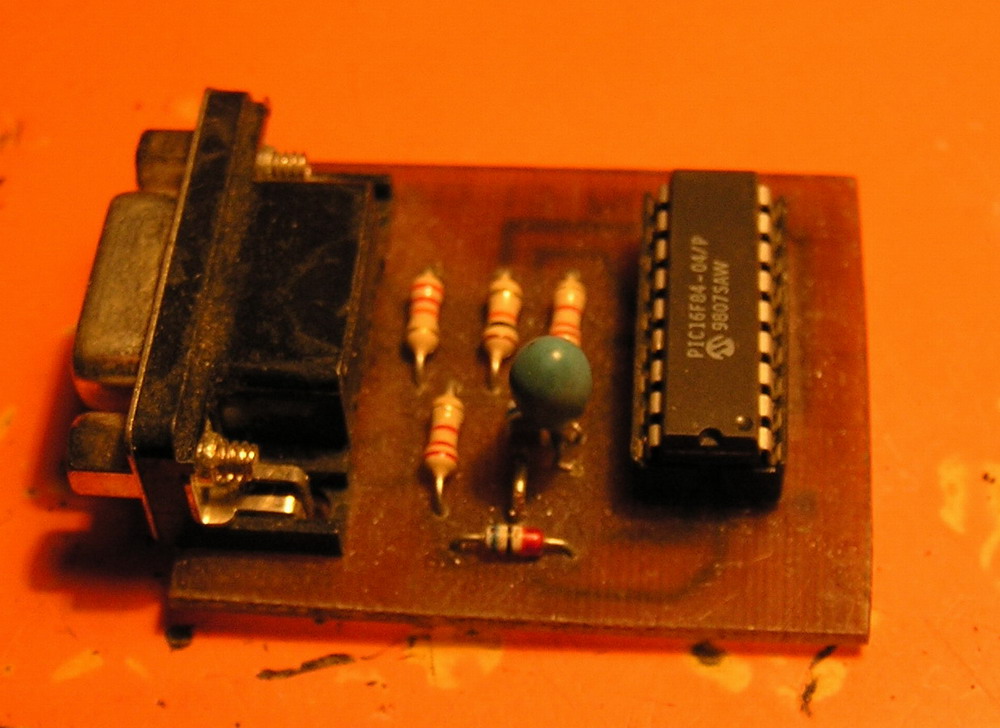

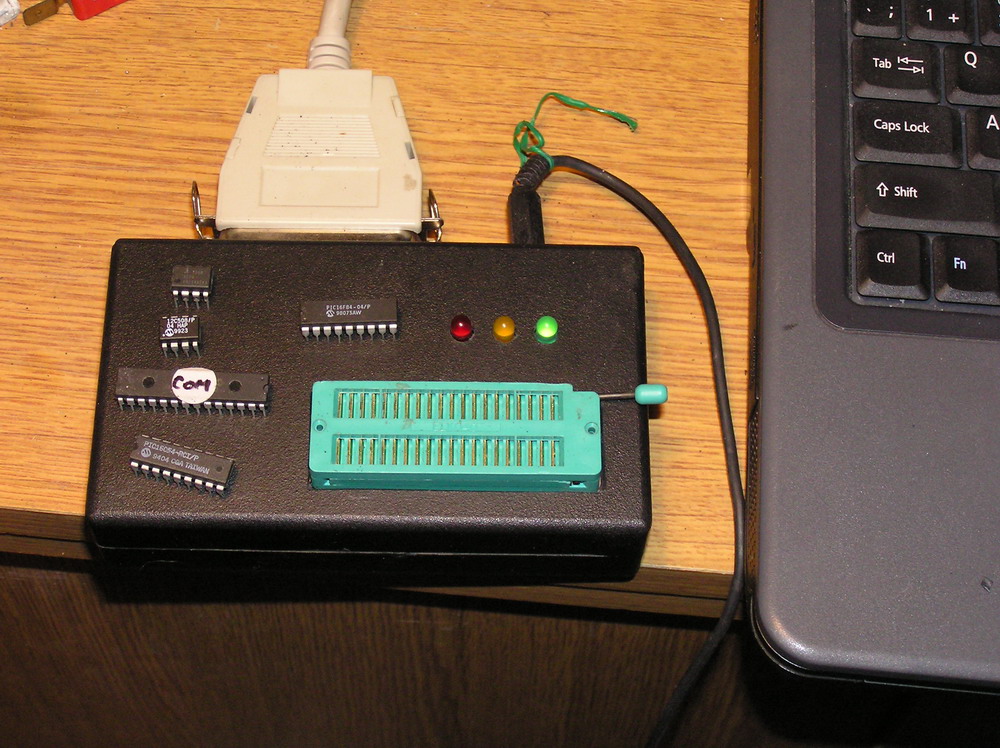

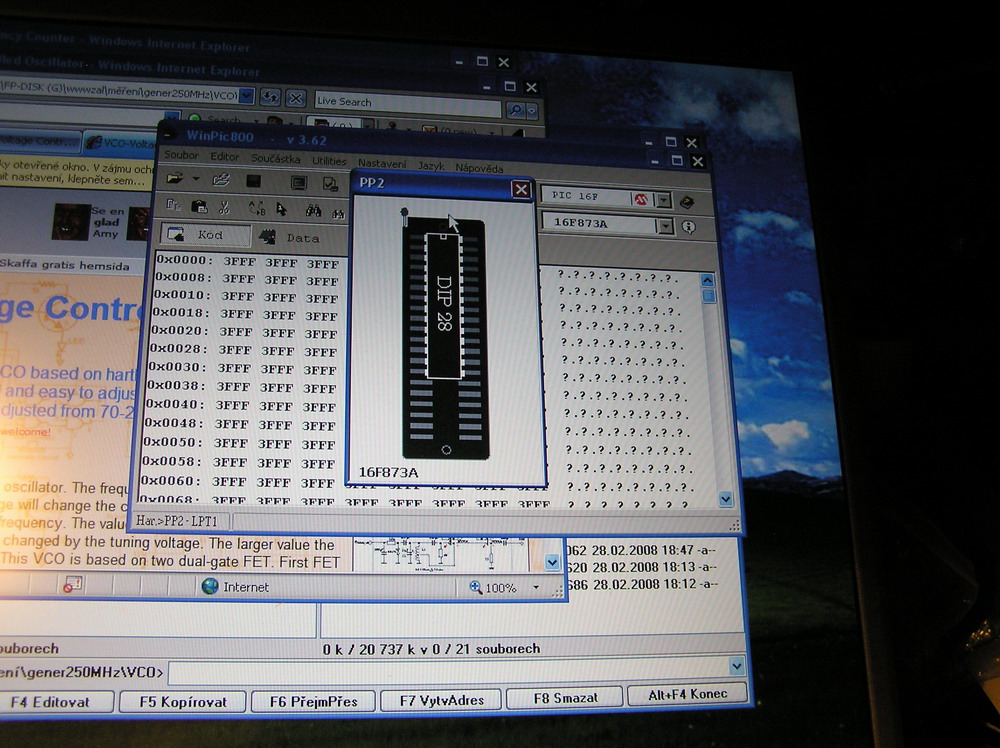

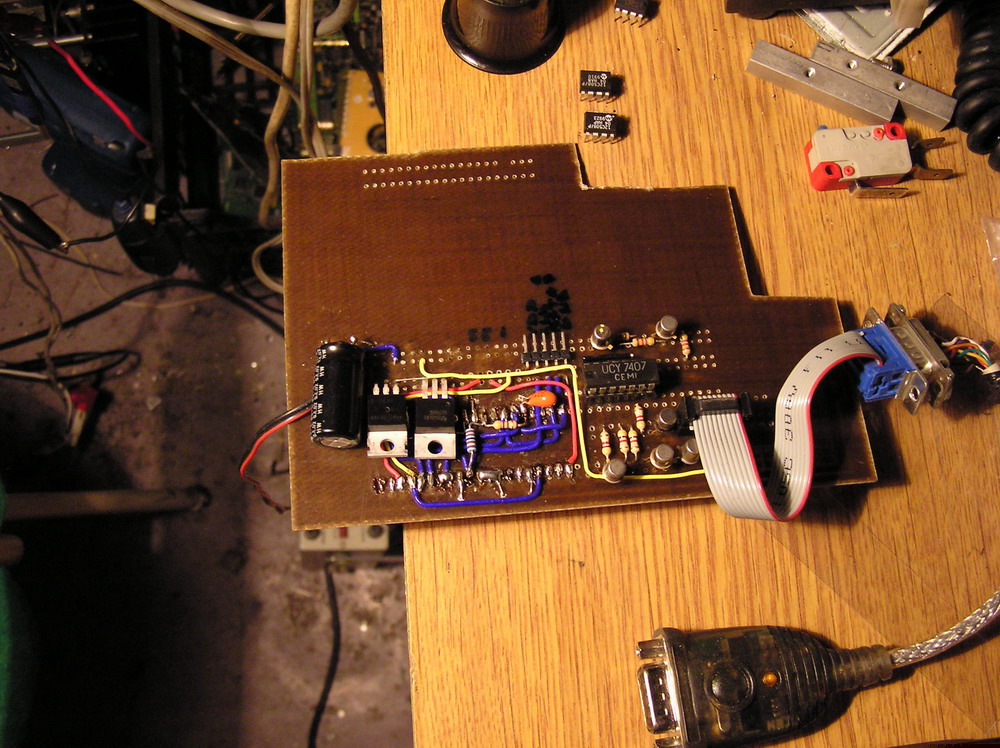

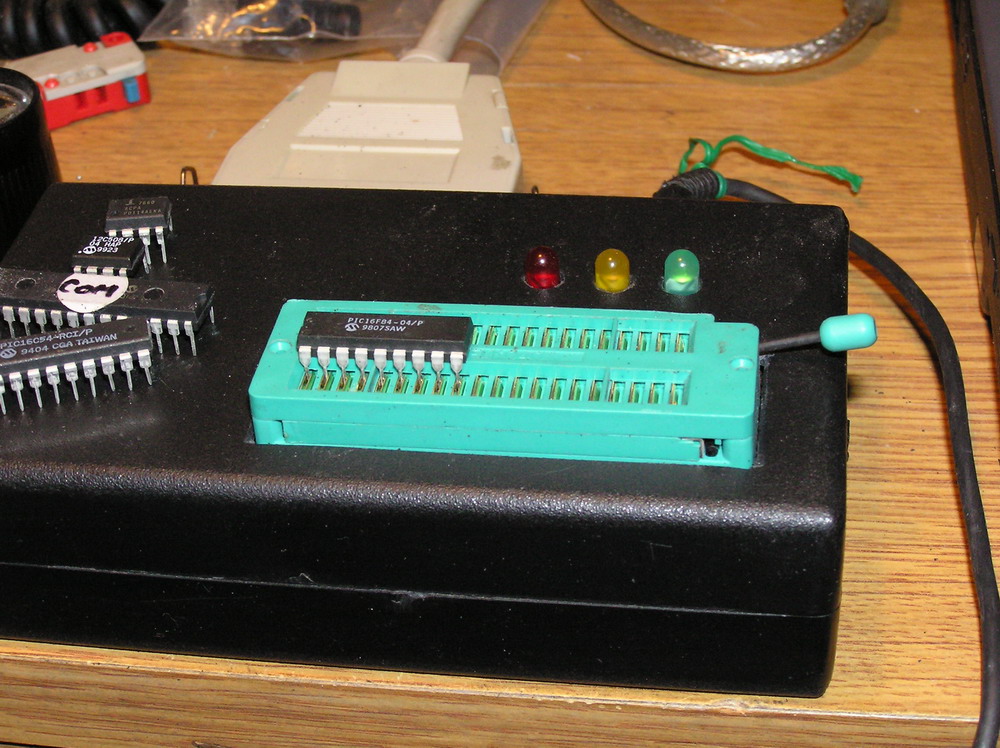

Konstrukce ProPic 2 je na univerzální desce a je to dělané opravdu jako prototyp.Zapojeno podle schématu a vyzkoušeno. Po přezkoušení jednoduše ostřihnuté nůžkami na plech a vnucené do krabičky. Použitelné programy IC-Prog. a nebo WinPic 800. Ten se mi jeví o trochu líp, ale je to věc vkusu.

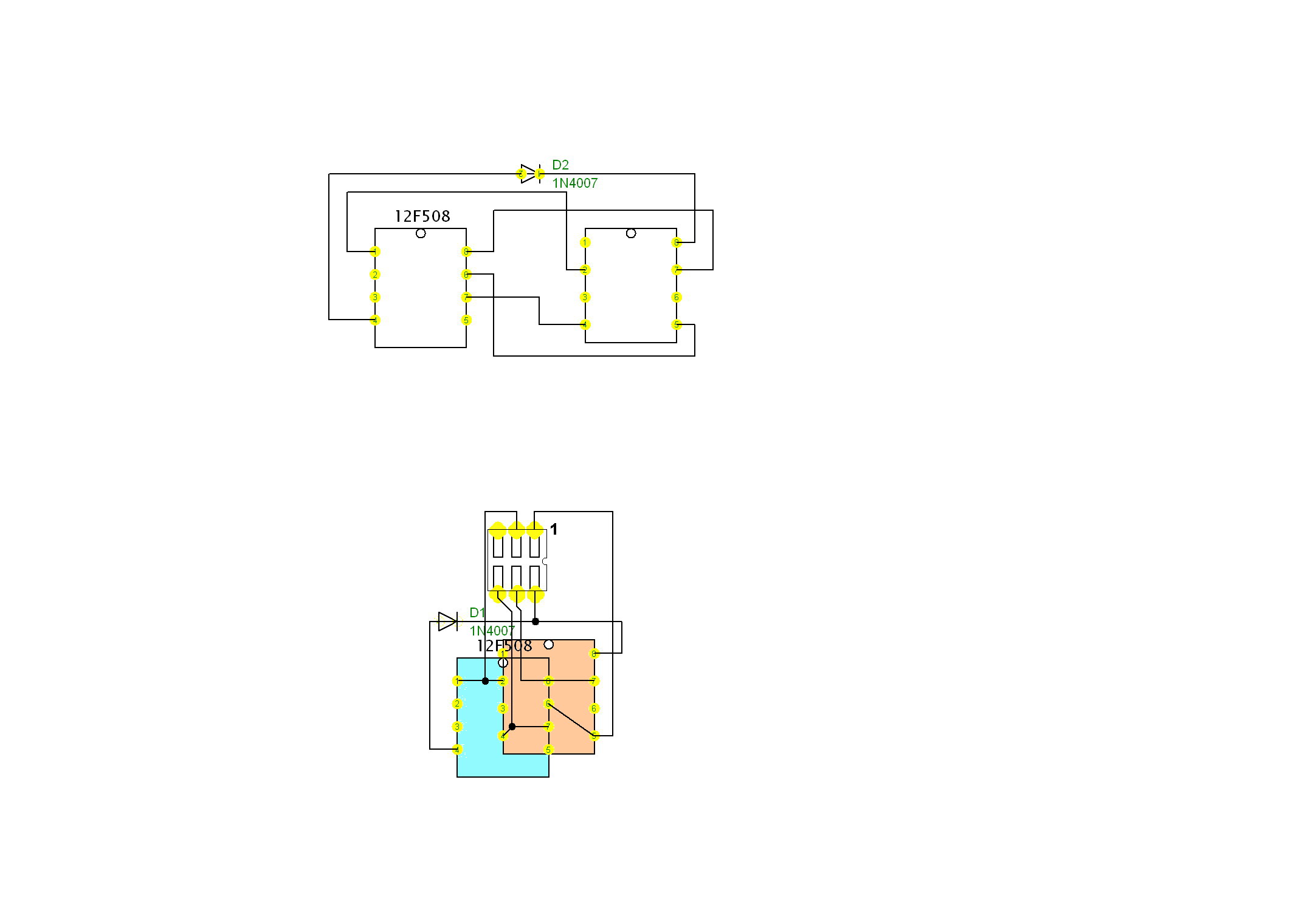

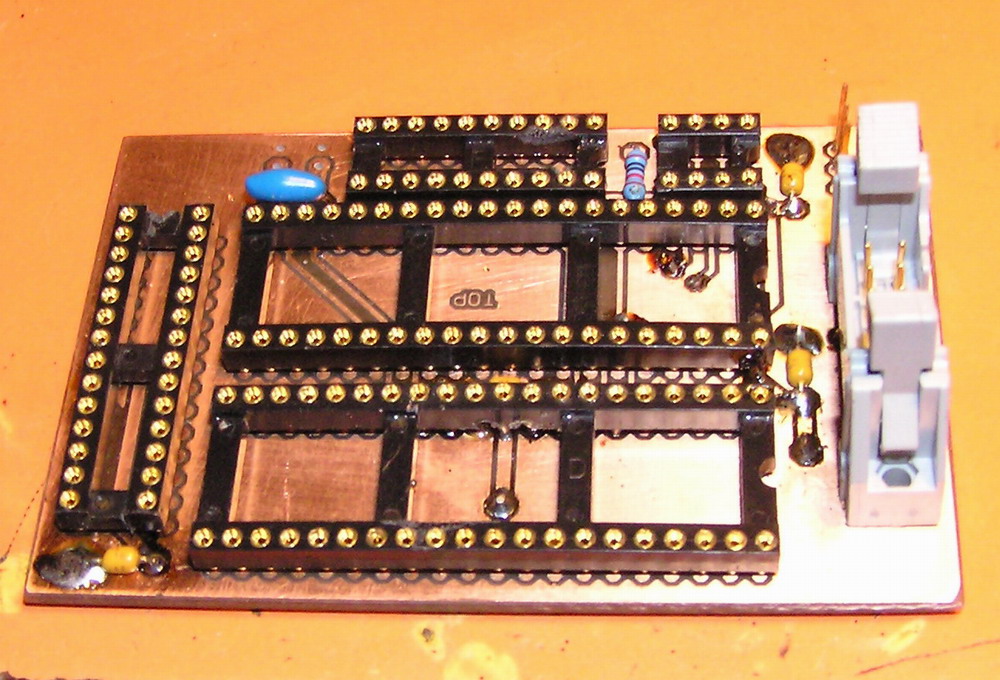

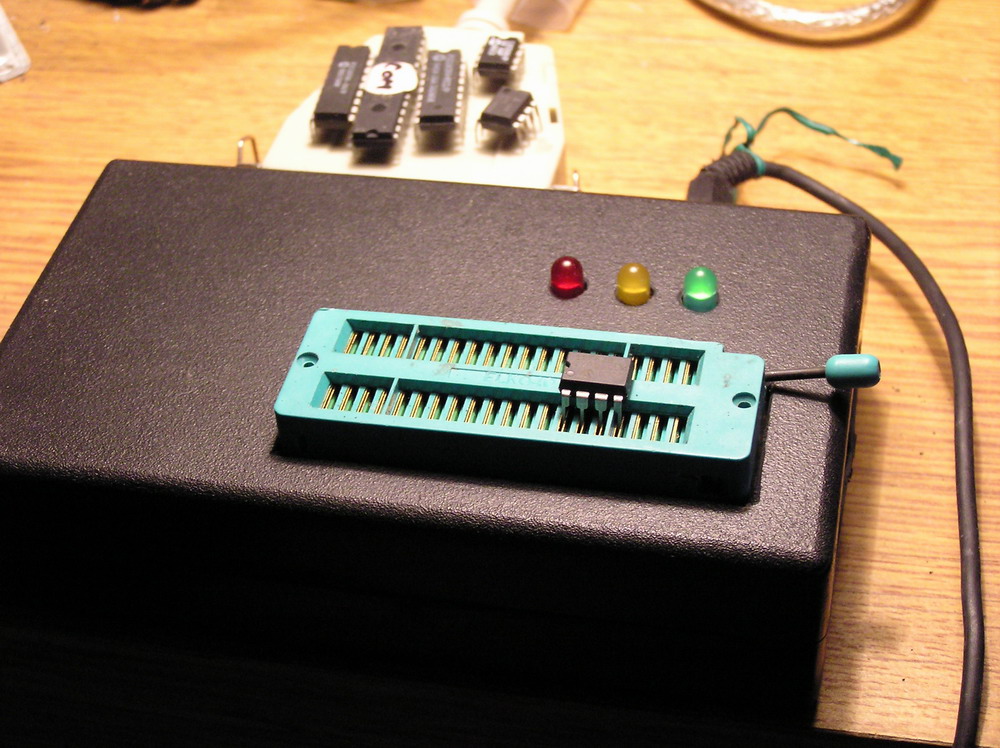

Potřeboval jsem programovat 10F202. Nějak se mi nepodařilo nikde najít polohu jak ho vložit do PicPar 2 a tak jsem si udělal redukci, kterou zasouvám do místa pro 12F508. Dioda je pro snížení programovacího napětí a plošky jsou pro připájení SDM provedení. 100% funkčnost !
http://www.speedy-bl.com/pic16f8xx-e.htm
http://www.lancos.com/prog.html
