Zdroj 12A

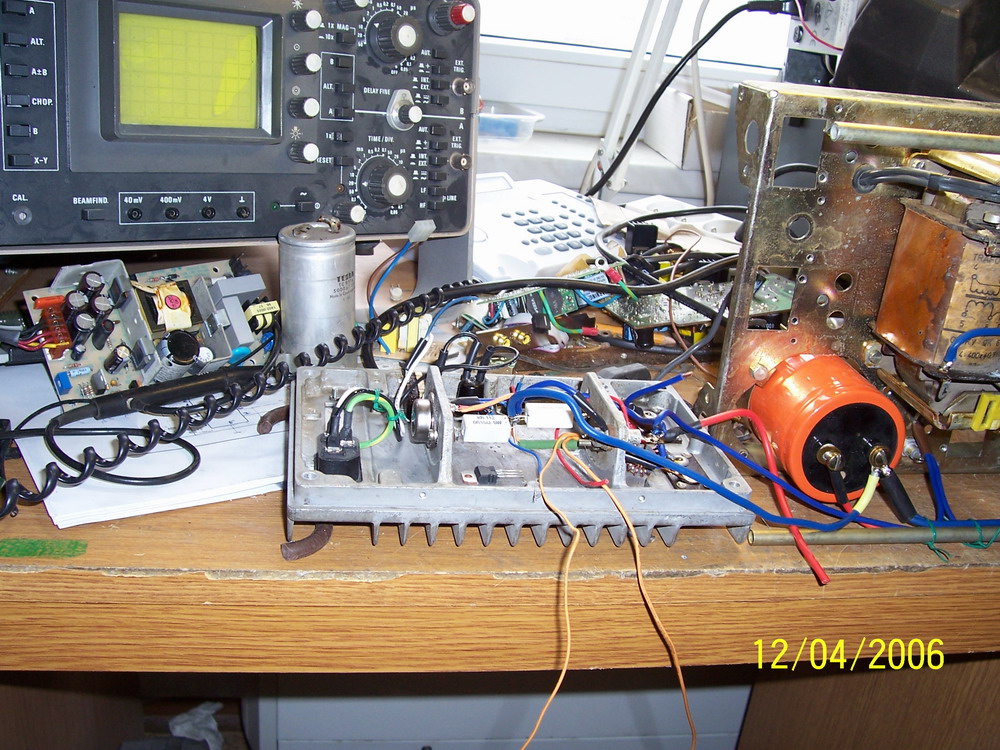

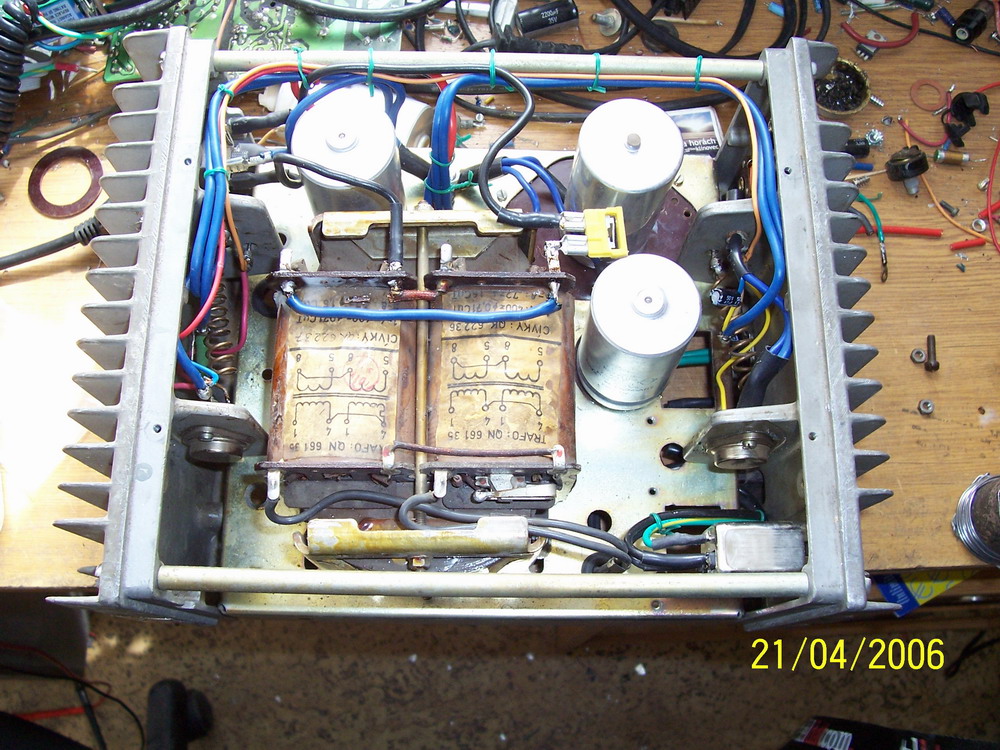

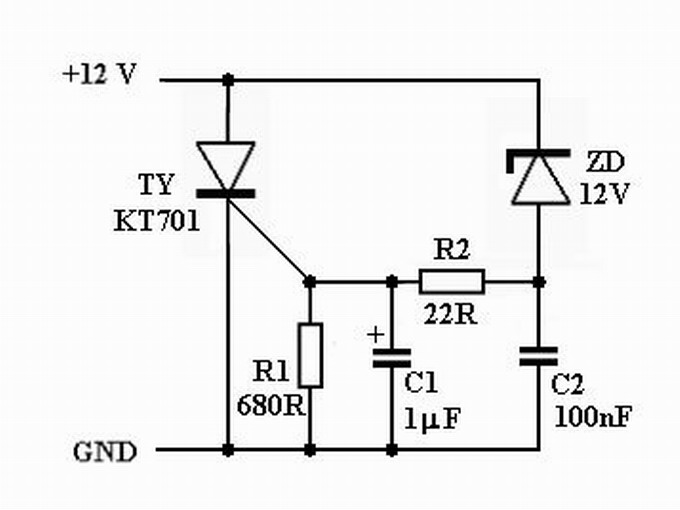

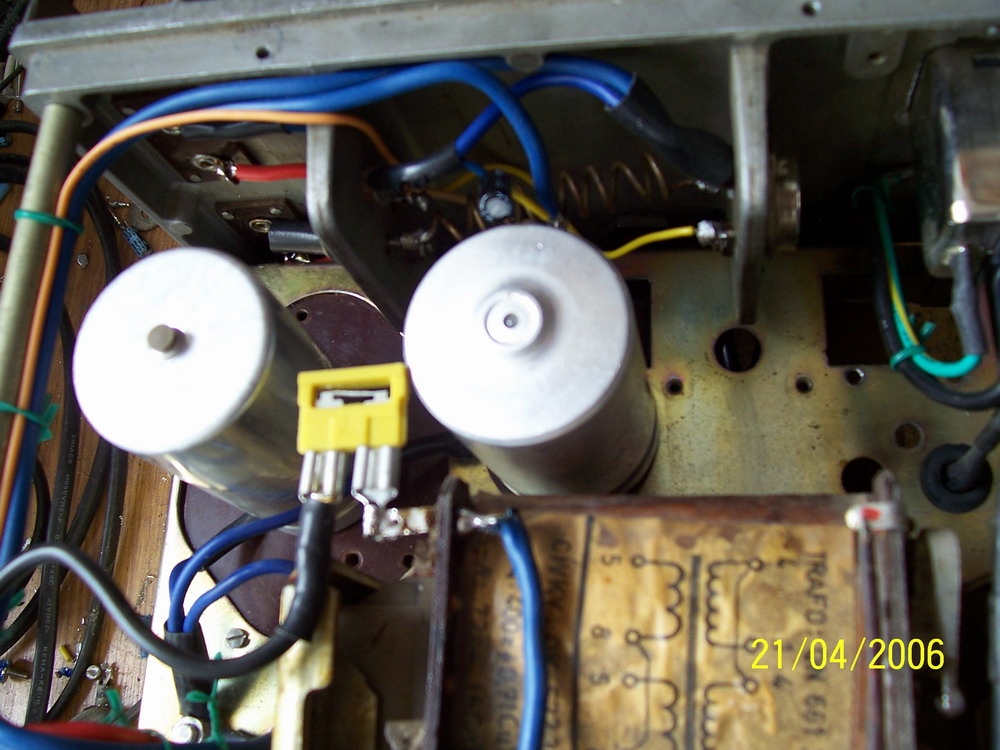

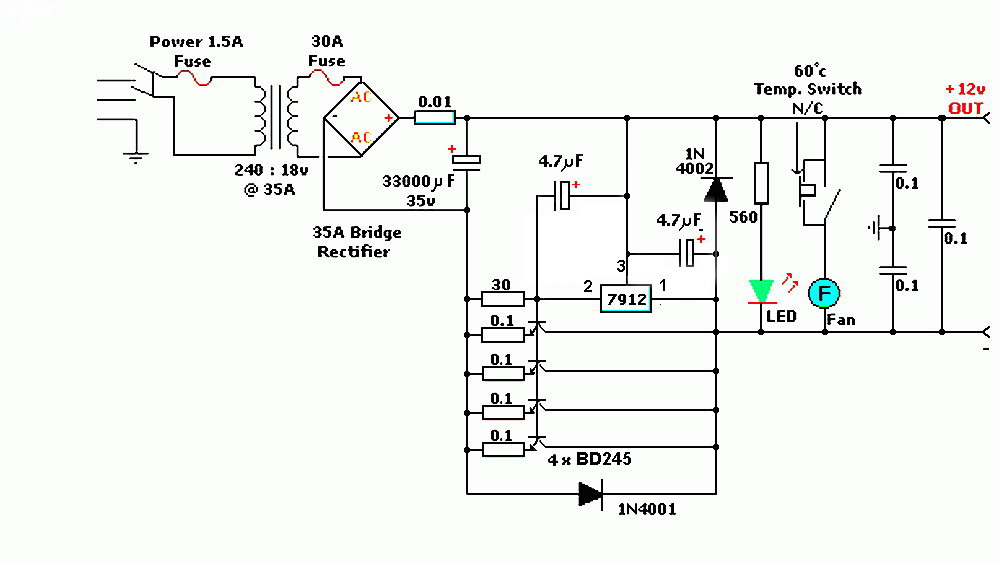

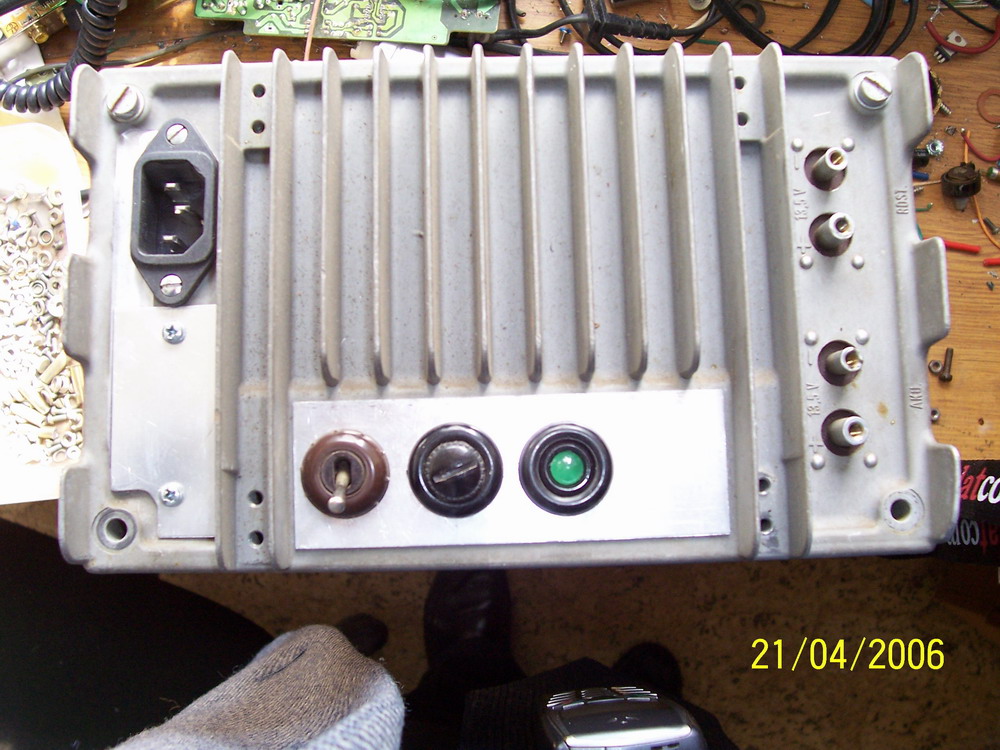

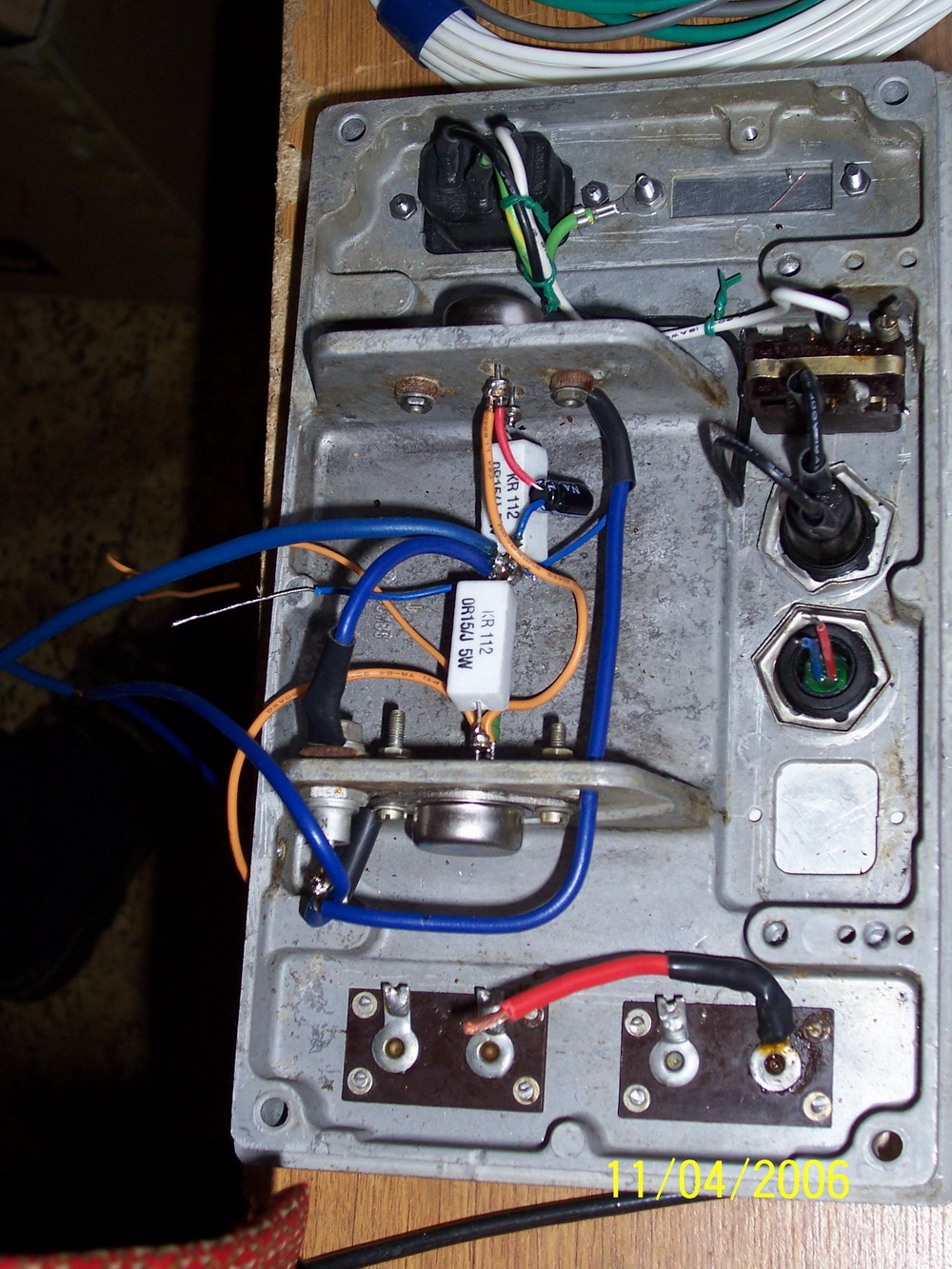

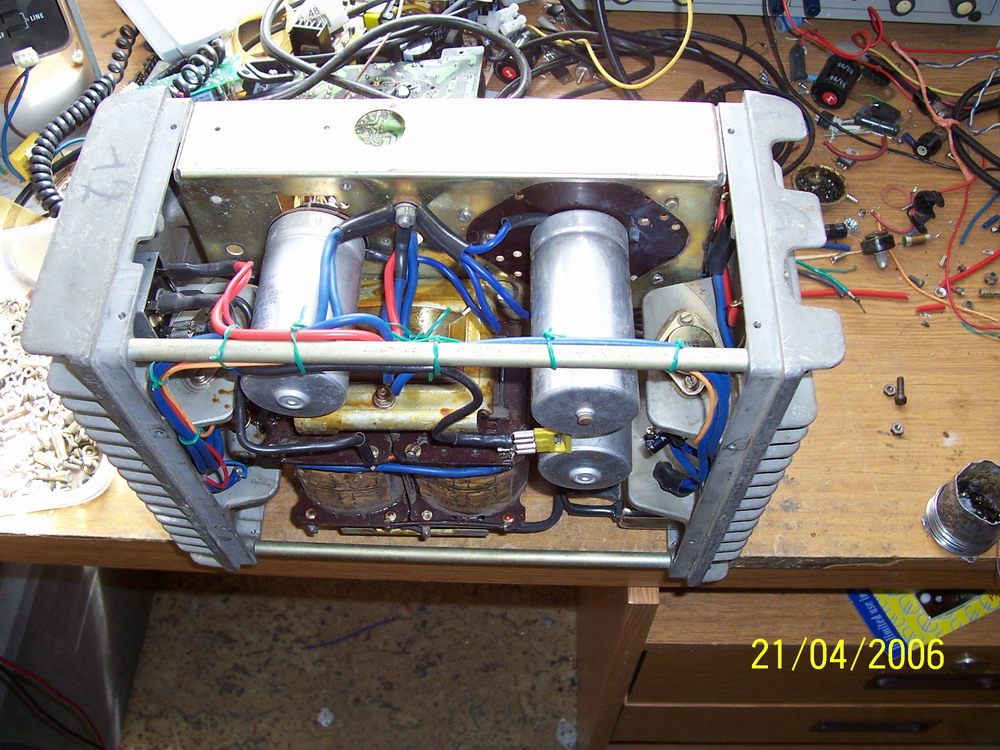

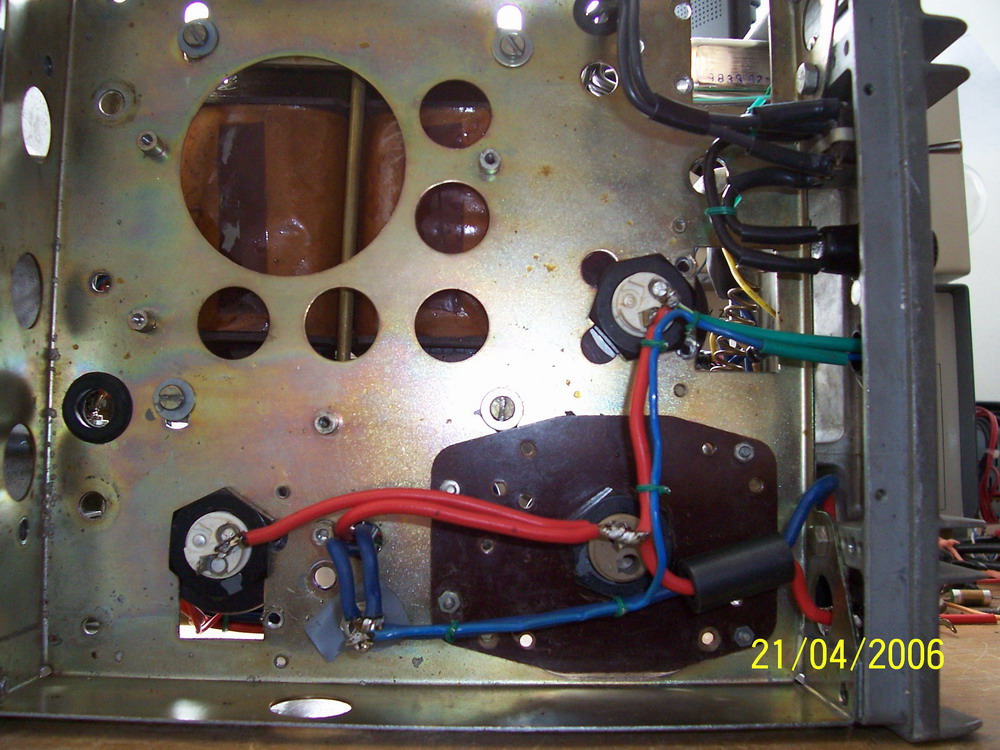

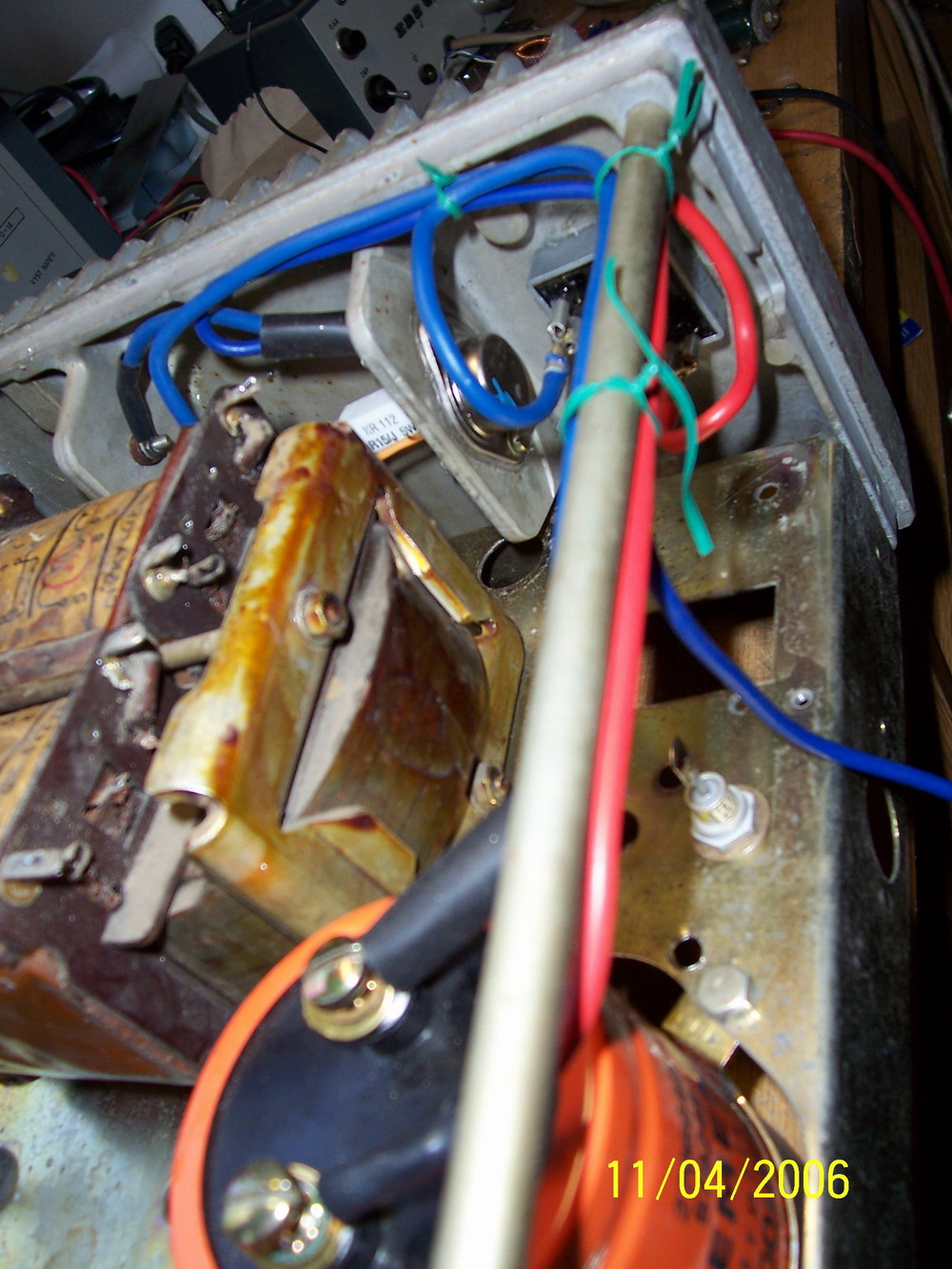

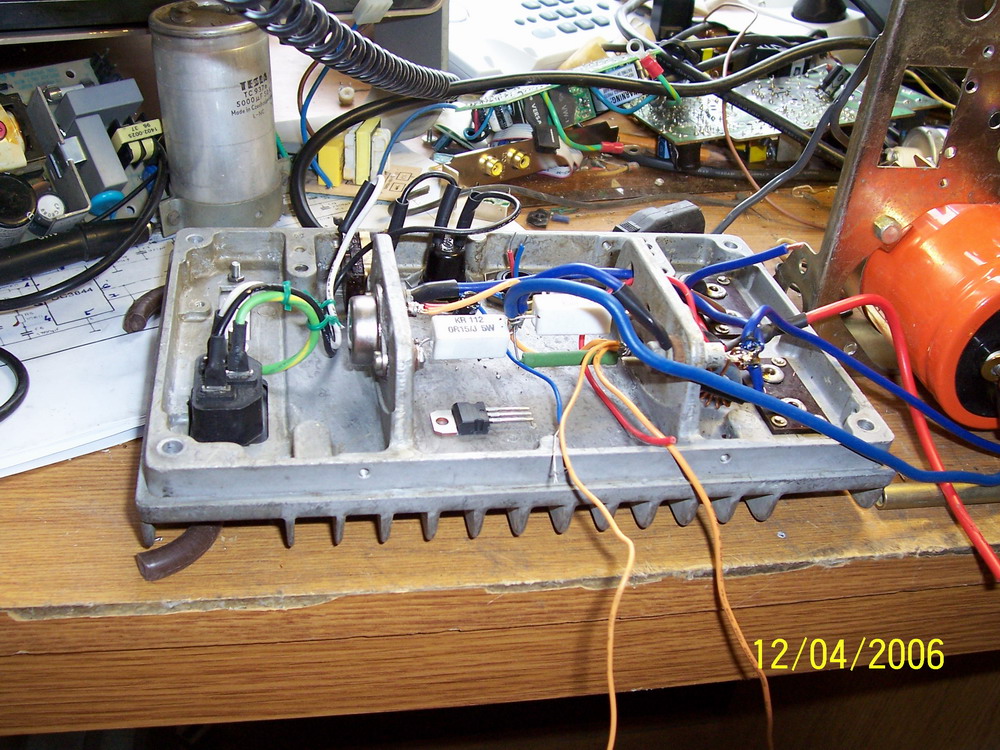

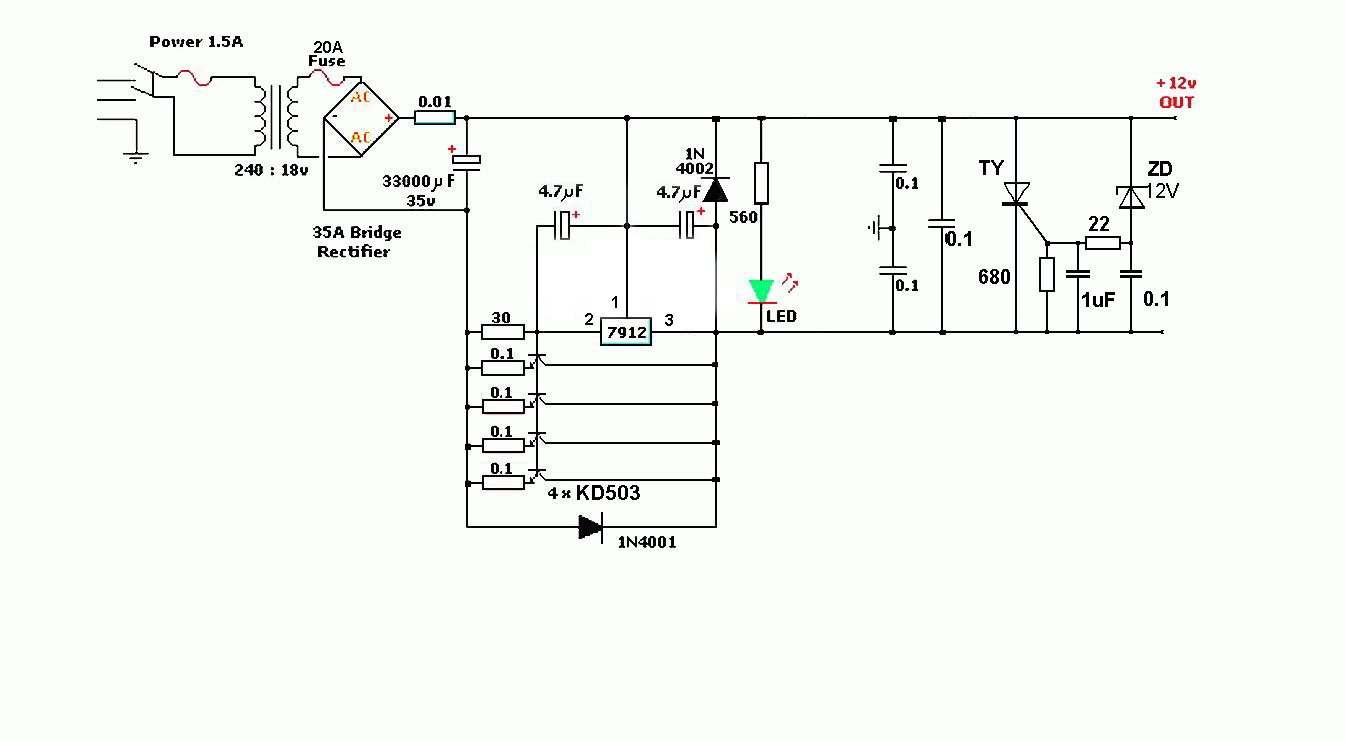

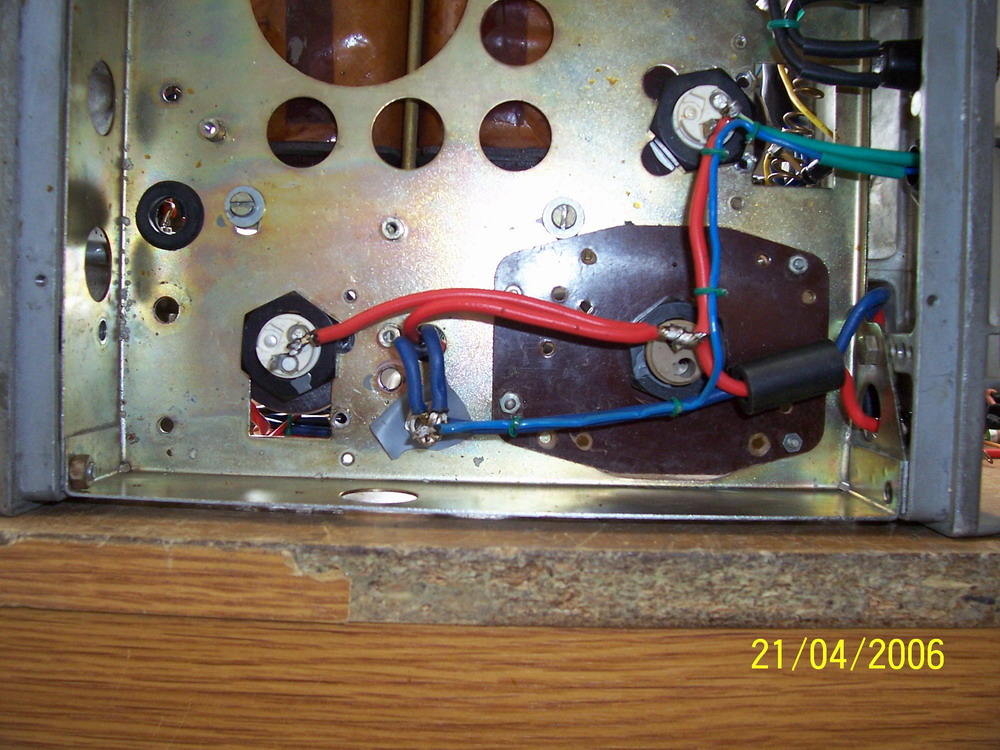

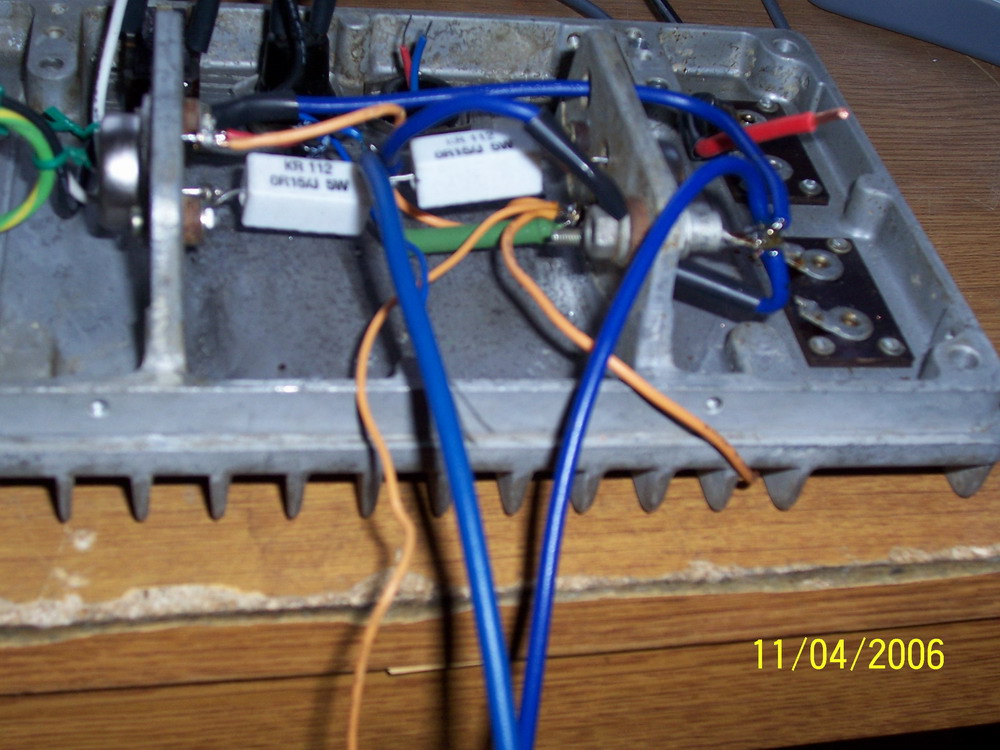

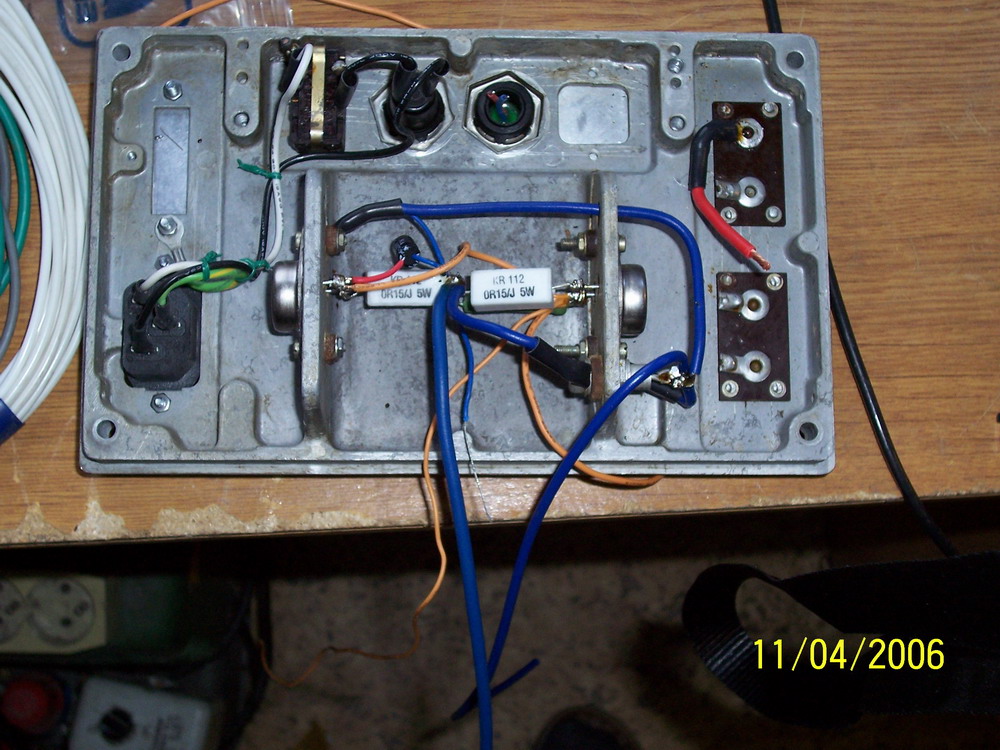

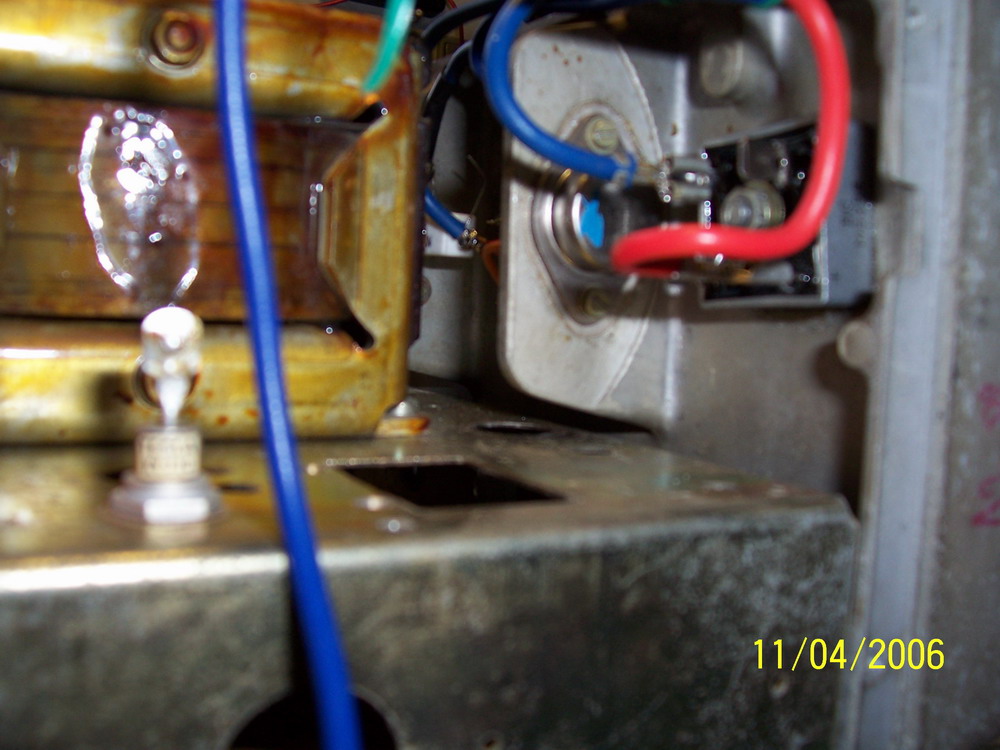

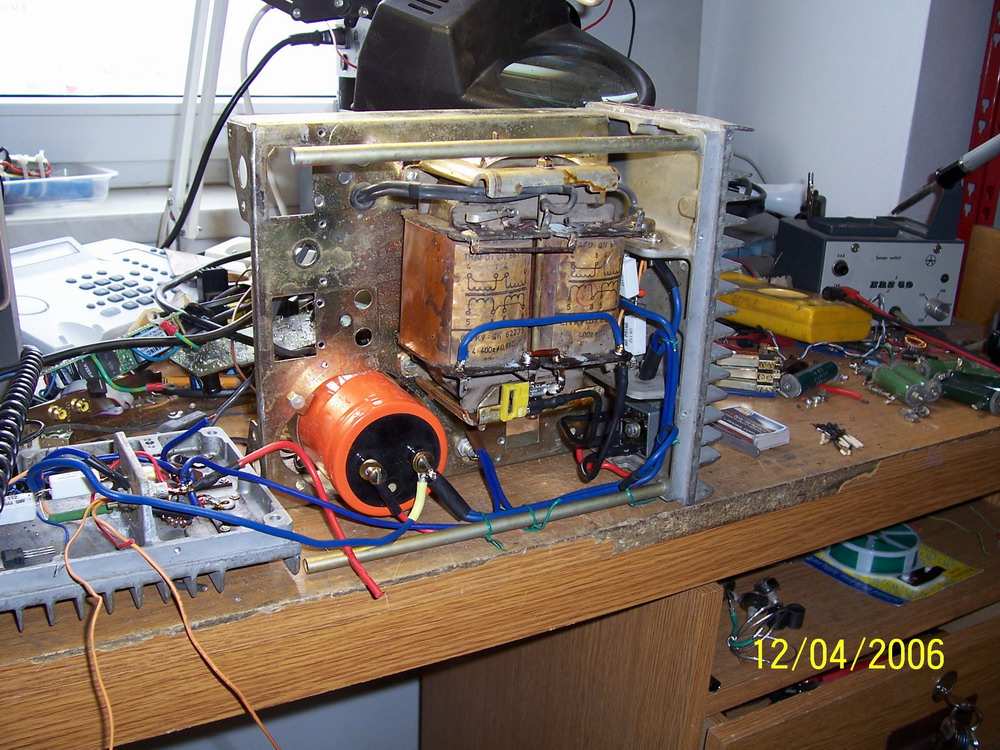

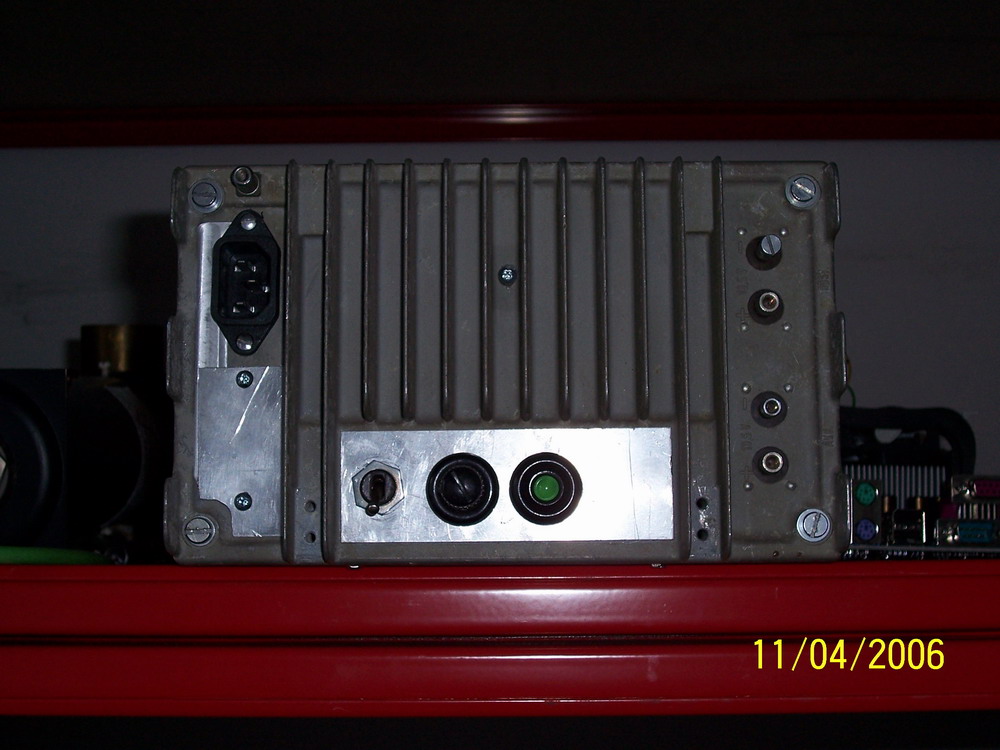

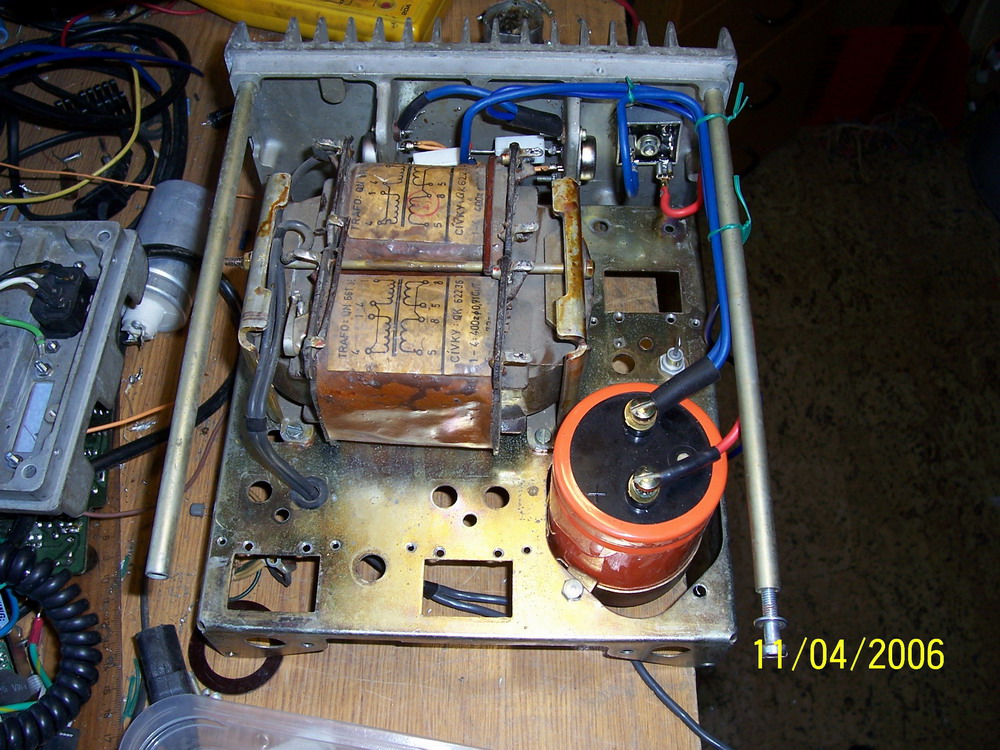

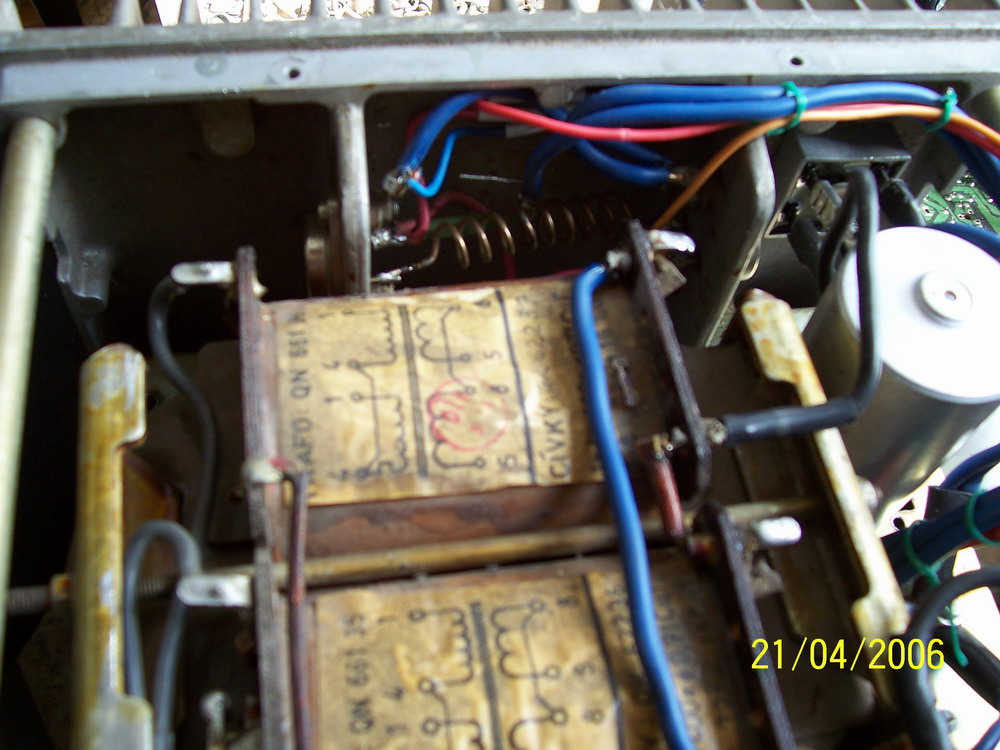

 Udělat zdroj 12A 12V. Konstrukce je klasická a tak je spíš zajímavá mechanika. Základ je starší zdroj který byl určen pro napájení radiostanic VRxx . Původně byl určen pro 5A, ale je tak předimenzován, že by bylo škoda nevyužít jeho možností. Tranzistory jsem použil původní, ale není to to pravé, chtělo by to vyměnit je za KD503. Transformátor má sekundární vynutí spojené paralelně Usměrňovací můstek je přišroubován na chladič stejně jako stabilizátor 7912. Je důležité nezapomenout podmáznout silikonovou vazelínou usměrňovací můstek. Při plném odběru se dost slušně hřeje. Výstup byl doplněn přepěťovou ochranou. Pojistka umístěná hned za trafem ochrání zdroj proti zkratu a s ochranou i proti přepětí. Původní tranzistory se musí velmi pečlivě blokovat a výstup zdroje opatřit tlumivkami proti pronikání VF. Na obrázcích jsou zdroje dva ale mají sloužit jako námět. Konečné řešení je na každém konstruktérovi.

Zdoj zvládá 10 A trvale. 12A 24 hod. a špičkově zvládne i 20A Při odběru 20A ale už padá napětí o 0,34 V
