Transvertor 70MHz/145MHz

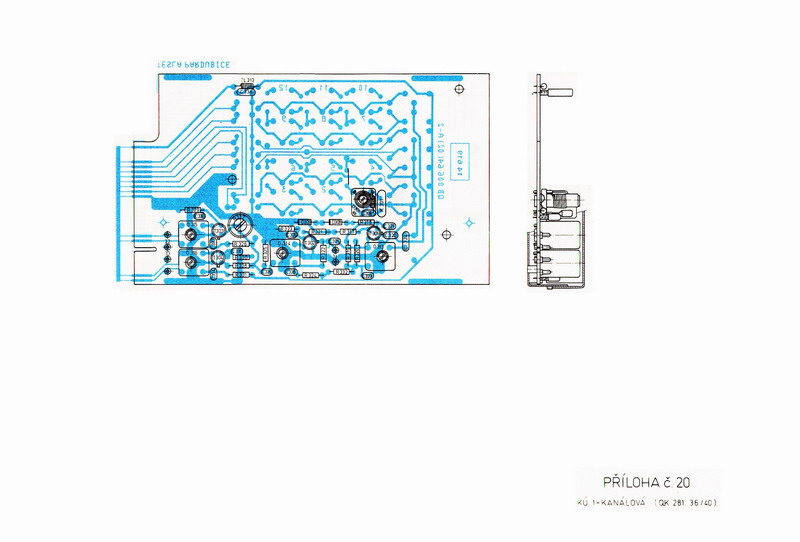

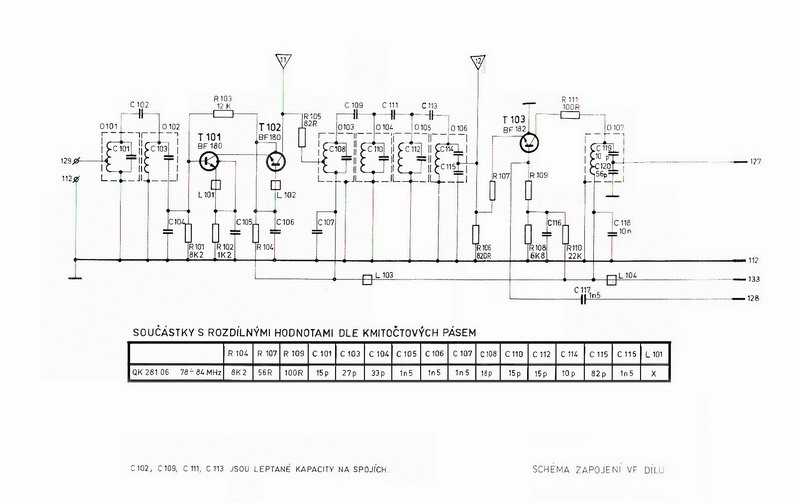

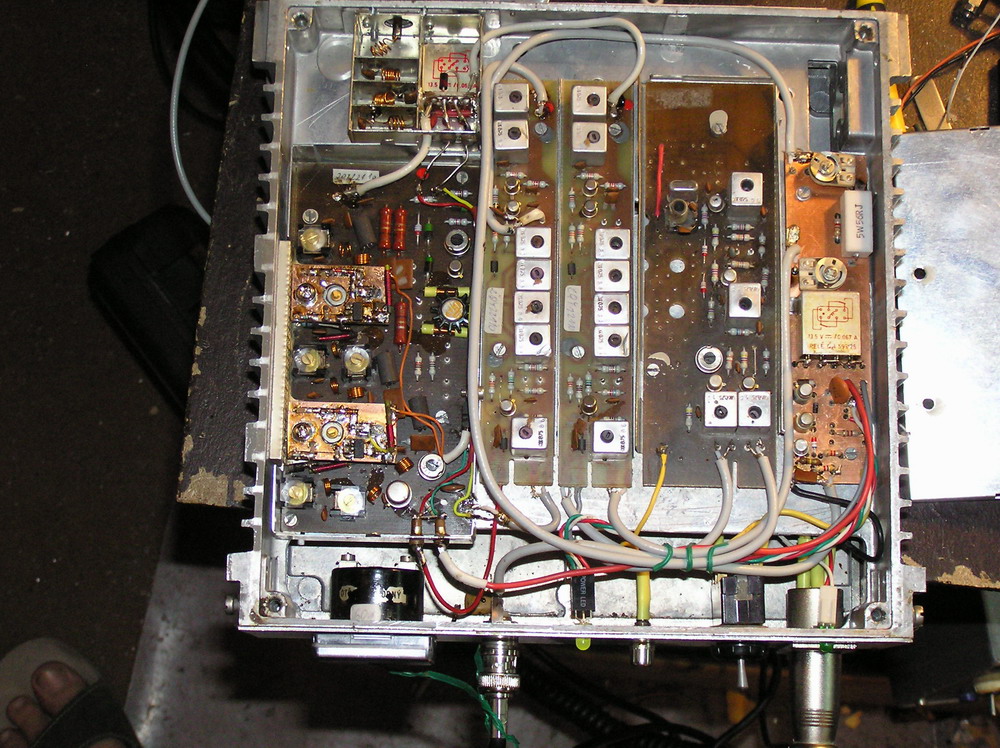

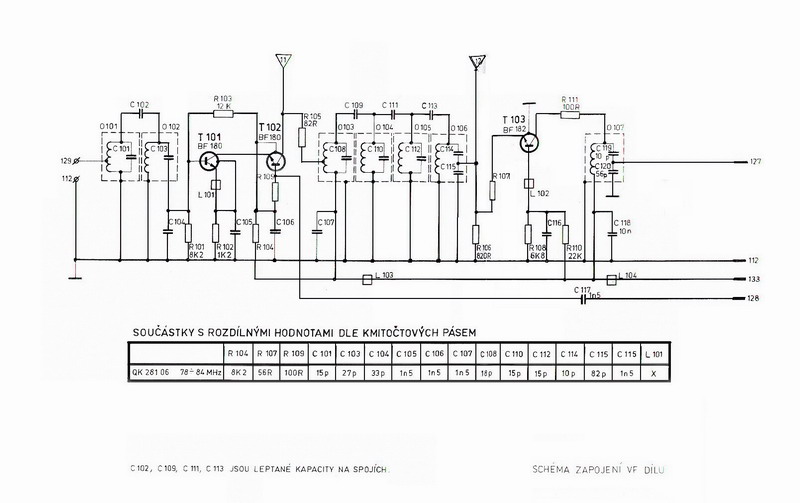

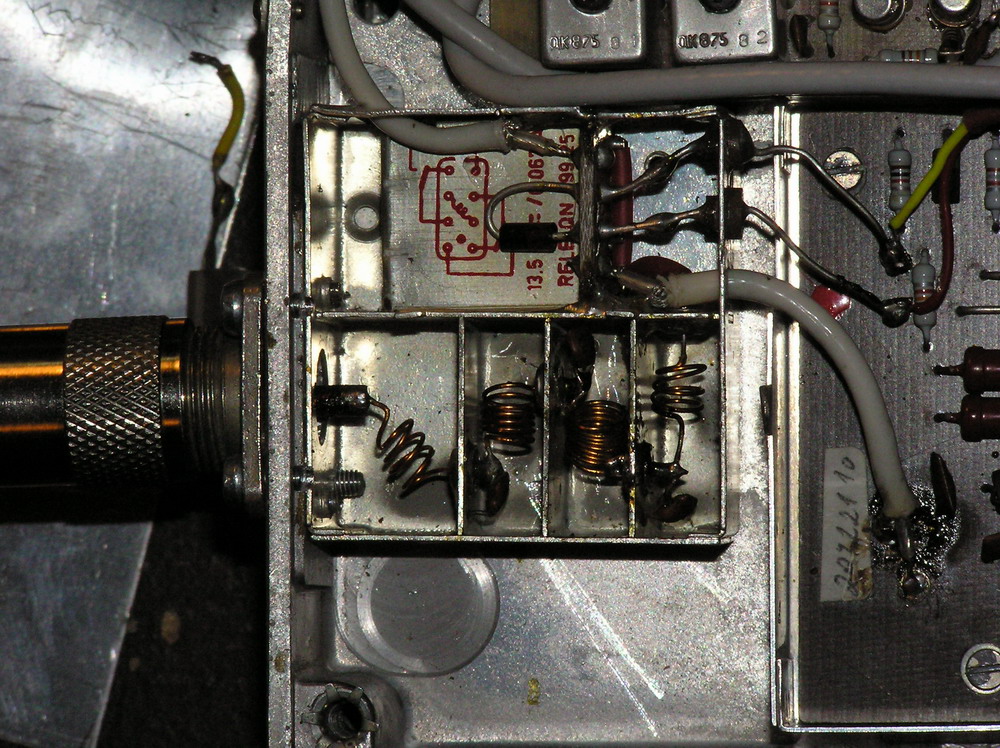

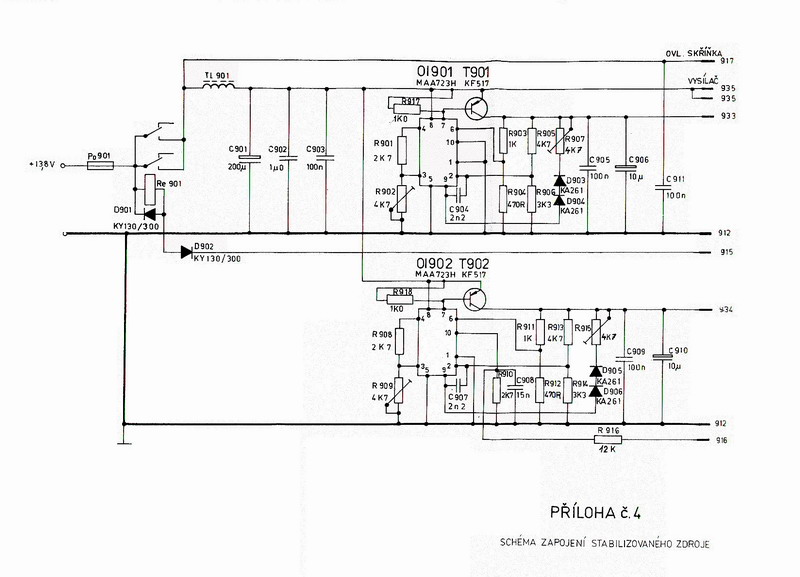

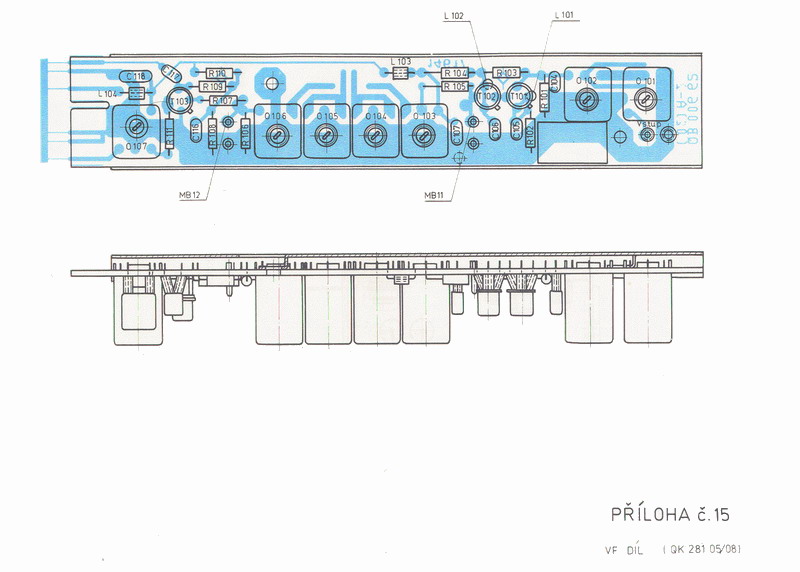

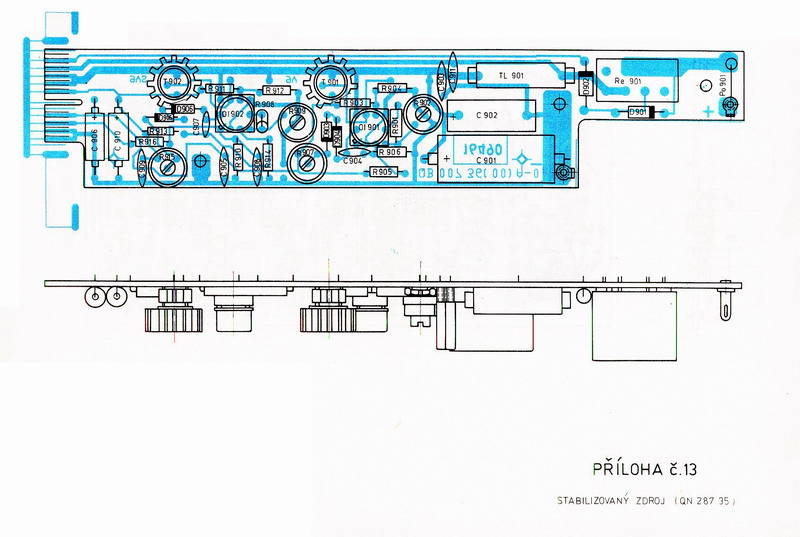

Našel jsem VR21 na 70MHz a tak mě napadlo udělat si transvertor pro 70 MHz. Toto pásmo není u nás povolené ! Vlastně jsem všechno z původní krabice vyndal a trochu předělal mechaniku. Oscilátor jsem získal předěláním původní ústředny na jednokanálovou a výměnou původního krystalu za 25MHz (cena 15 Kč) oscilátor kmitá na 3 harmonické tedy 75 MHz. Další úprava je u vstupního dílu. Tam je nutné vyměnit výstupní cívku (Q107 / 10,7MHz) za 145MHz. Potom se znovu propojí anténa do vstupu a připojí se oscilátor. V tomto okamžiku je již možné poslouchat na 70MHz. Není velkým problémem udělat i vysílací část, ale je to kontraproduktivní, toto pásmo není u nás povolené. Změny jsou patrné ze schémat a mechanická konstrukce z obrázků. Cívka má 5z a kondenzátor je 5,7 pF. Trimren v oscilátoru nastavíme sílu signálu XO na nejlepší poměr signál / šum.

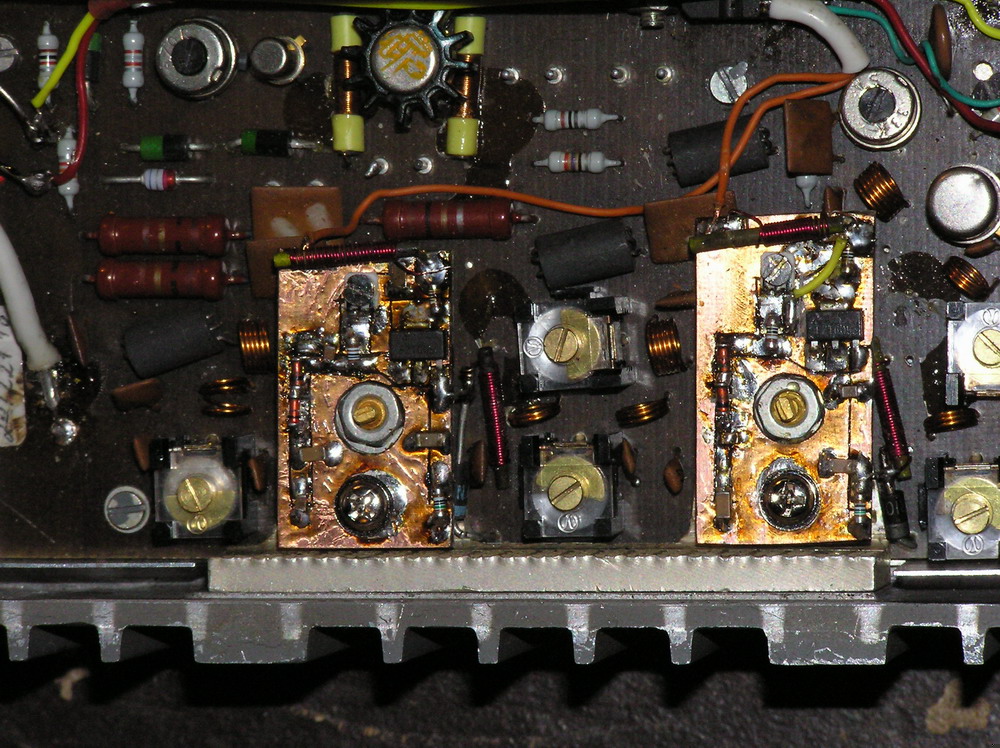

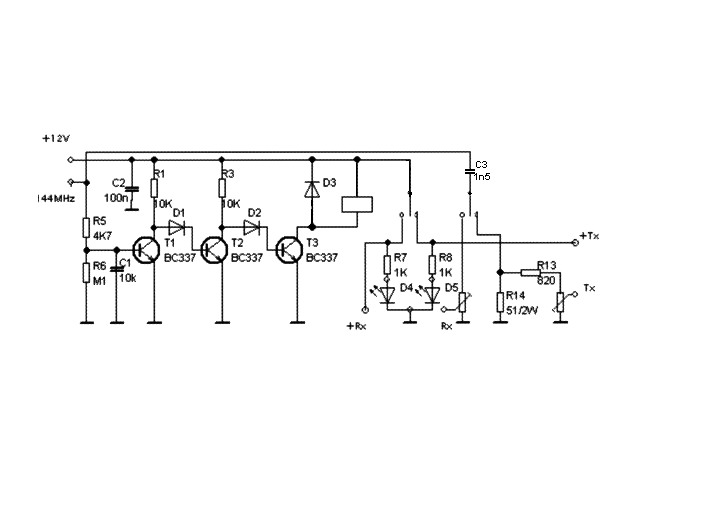

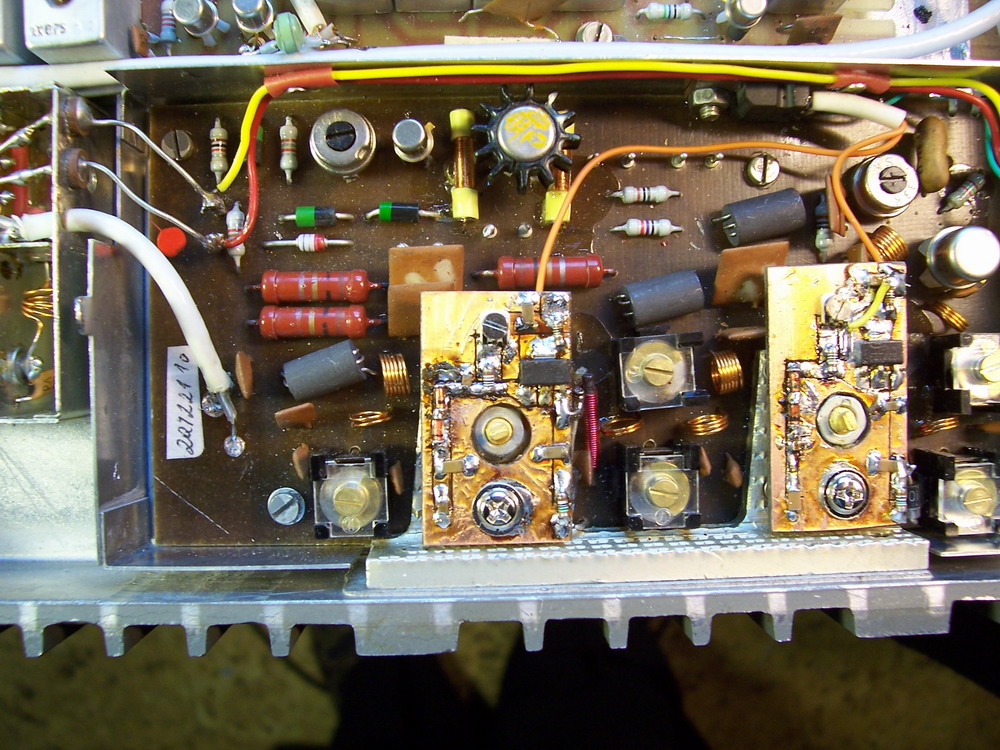

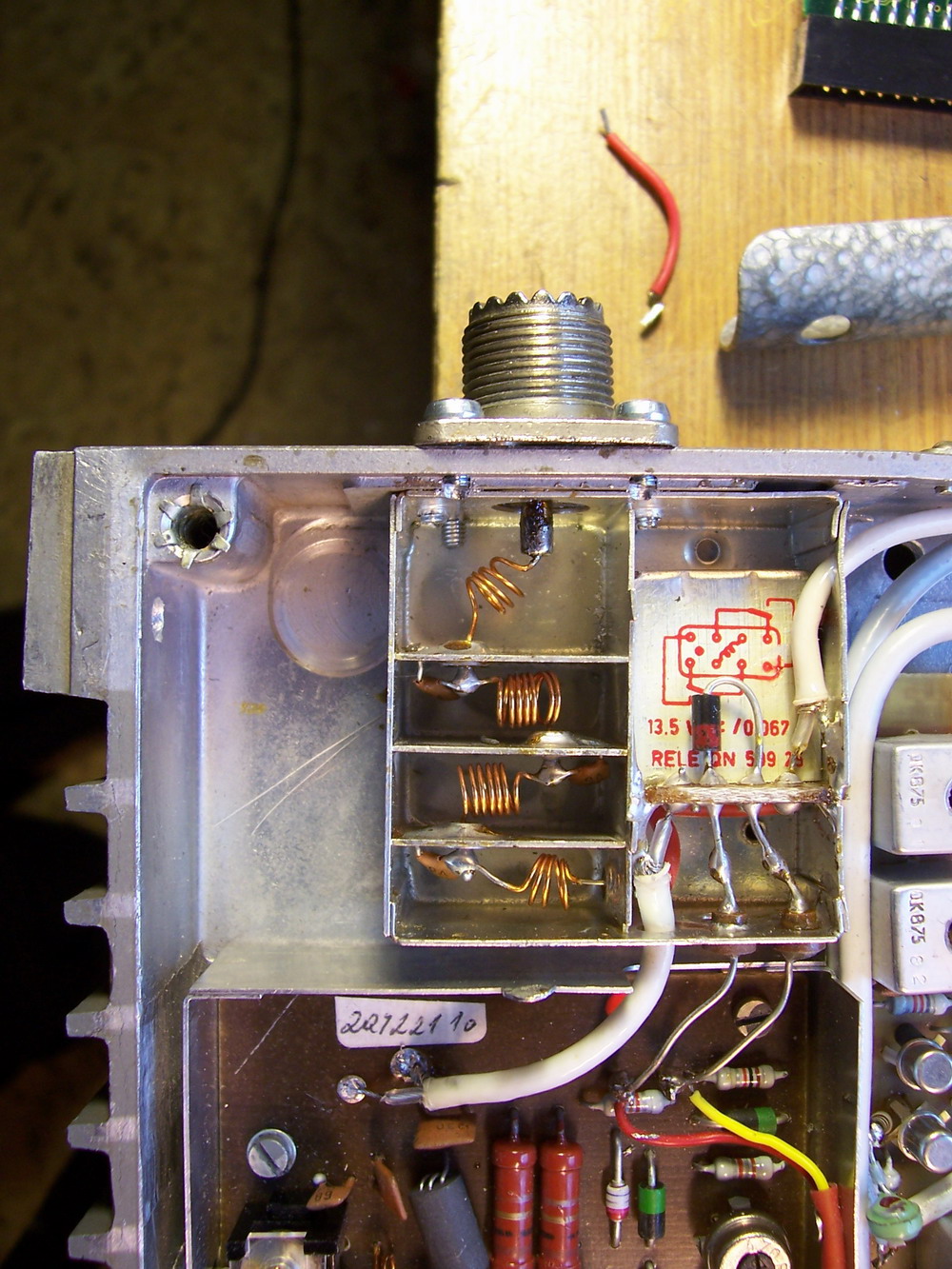

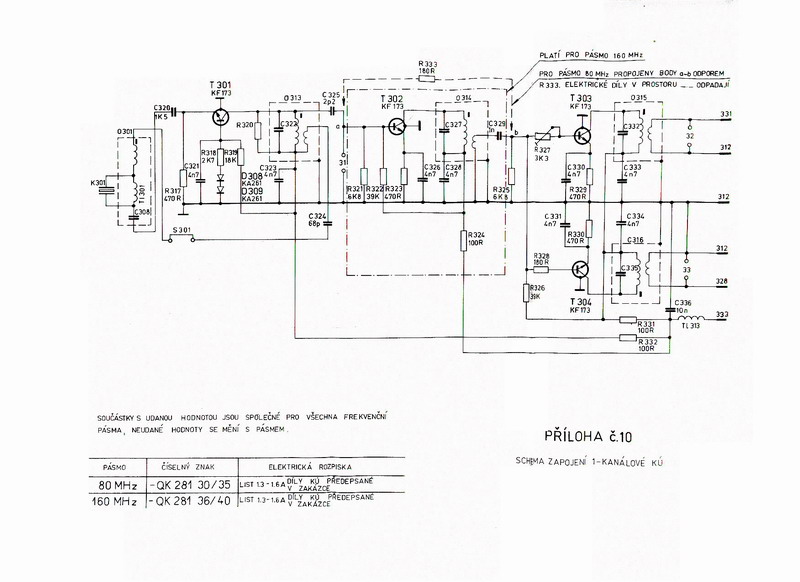

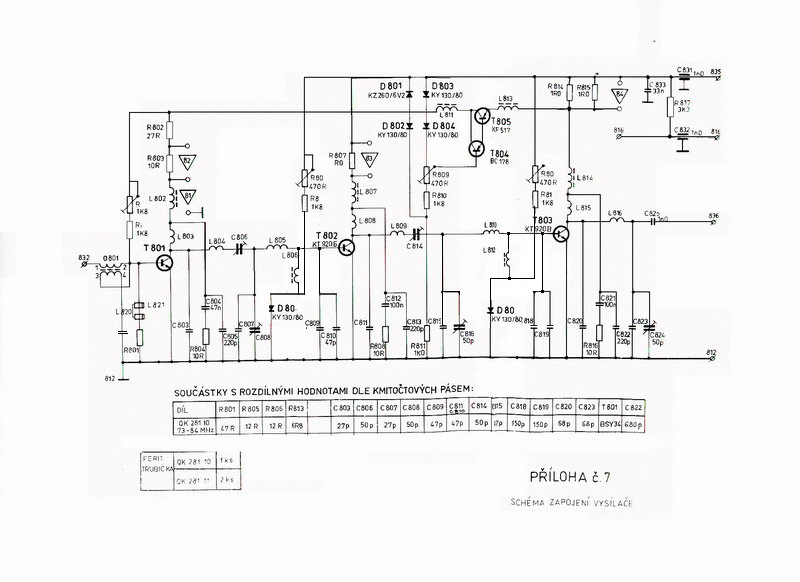

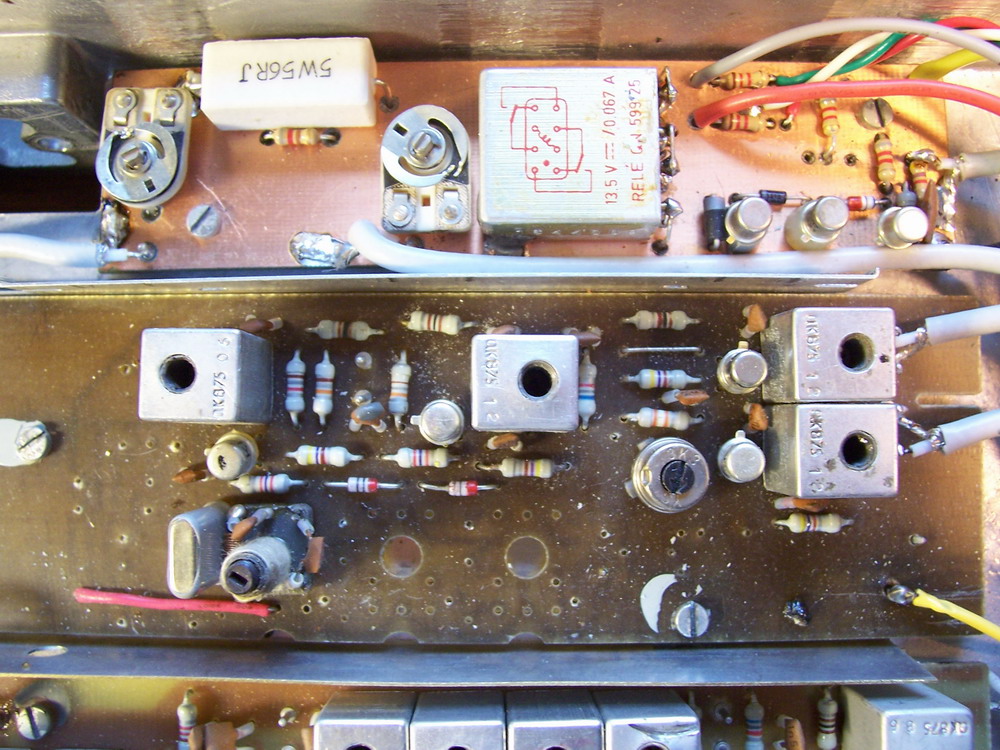

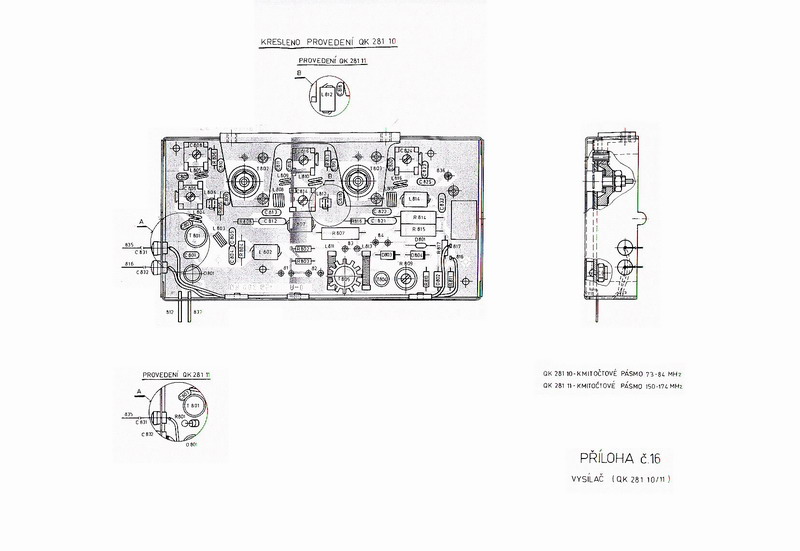

Ono se zase trochu něco změnilo a ČTU uvolnilo několik  licencí na experimenty v pásmu 70MHz (3/2008) a tak jsem se musel pustit i do dodělání Tx dílů. Je to zase jen orig Tx díl a  Pa ze stanice VR21 a předpětí je uděláno podle OK1VPZ. Tx díl je vlastně vstupní díl, kam se na vstup připojí XO a ze druhého tranzistoru předzesilovače se udělá směšovač.   Úprava je velmi jednoduchá. Filtr zůstává stejný , směšovač je přepojen jako zesilovač a poslední cívka (Q107 / 10,7MHz) je naladěna na 70 MHz.(22z a 22pF )Je to pěkně vidět na schématu.  Je možné bez úprav použít směšovač Tx z VR20/50. Trochu mi dalo zabrat naladění filtrů (bez wobleru), ale vše proběhlo ke spokojenost a potlačit XO se mi podařilo zatím o 58 dB. Ještě měření, abych "Věděl". Anténa je hotová a tak už snad jen nsl na 70 MHz

Změřeno : Výkon 9,987 W potlačení nežádoucích produktů -67 dB, citlivost -116dBm (cca 0,33 uV)

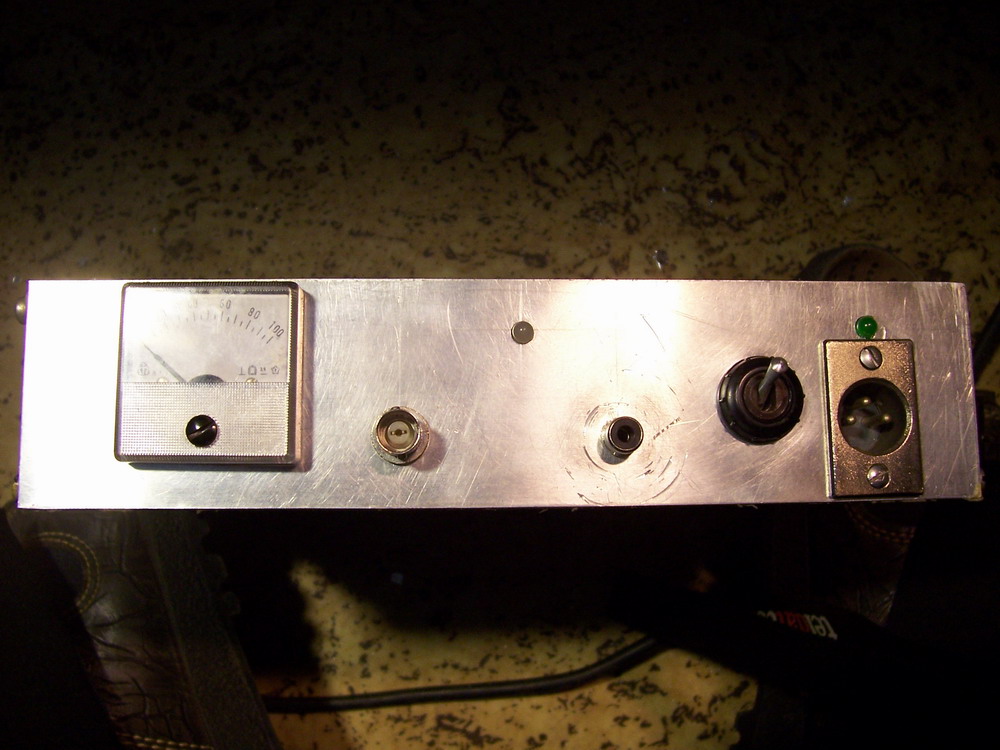

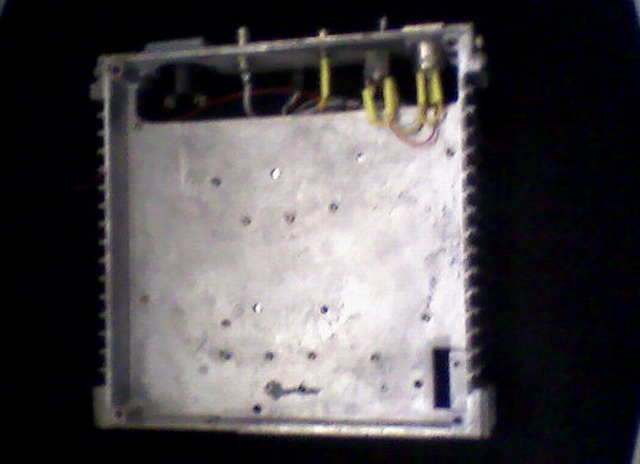

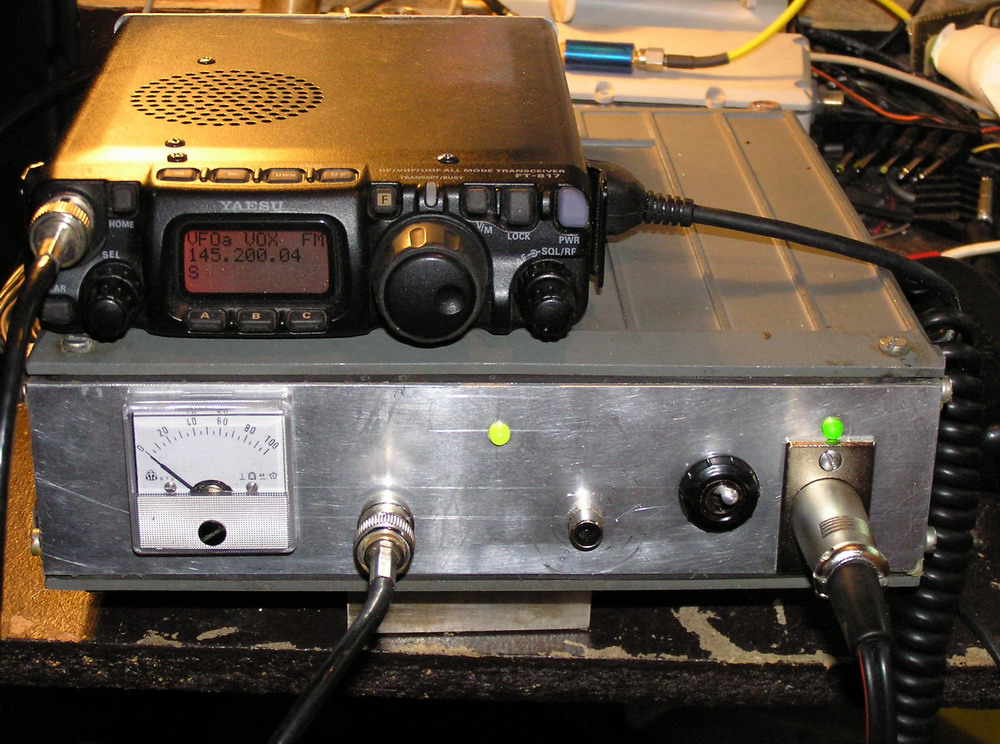

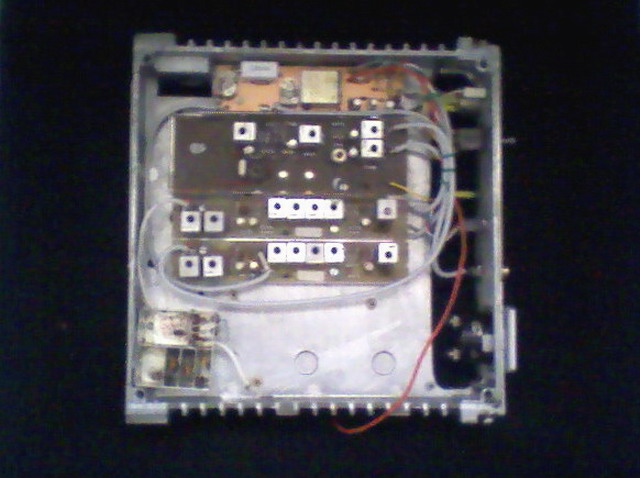

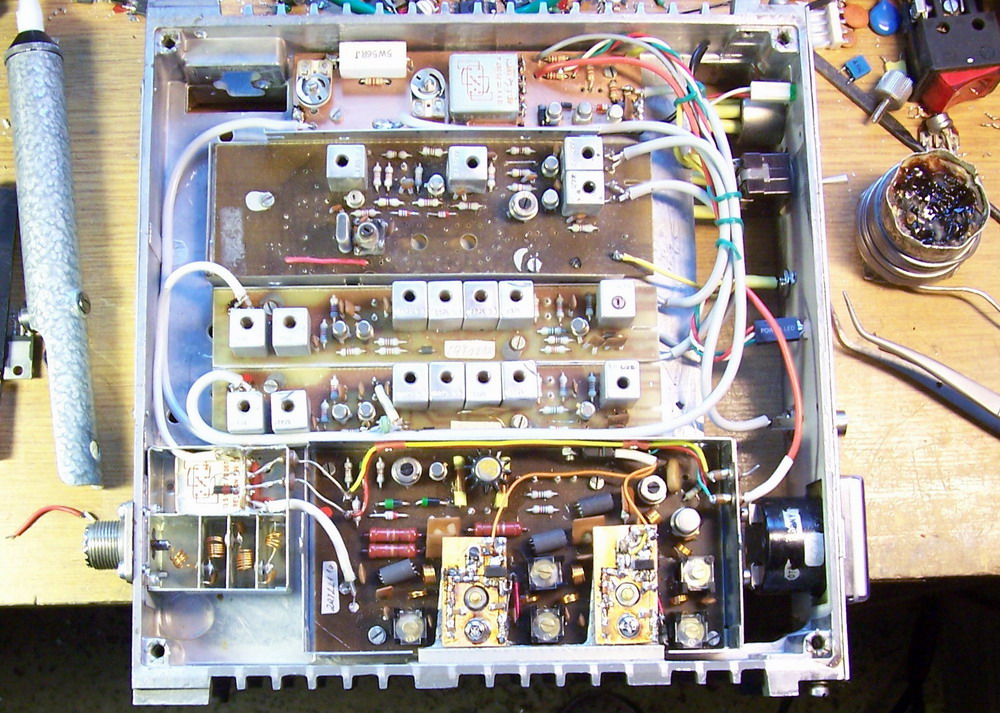

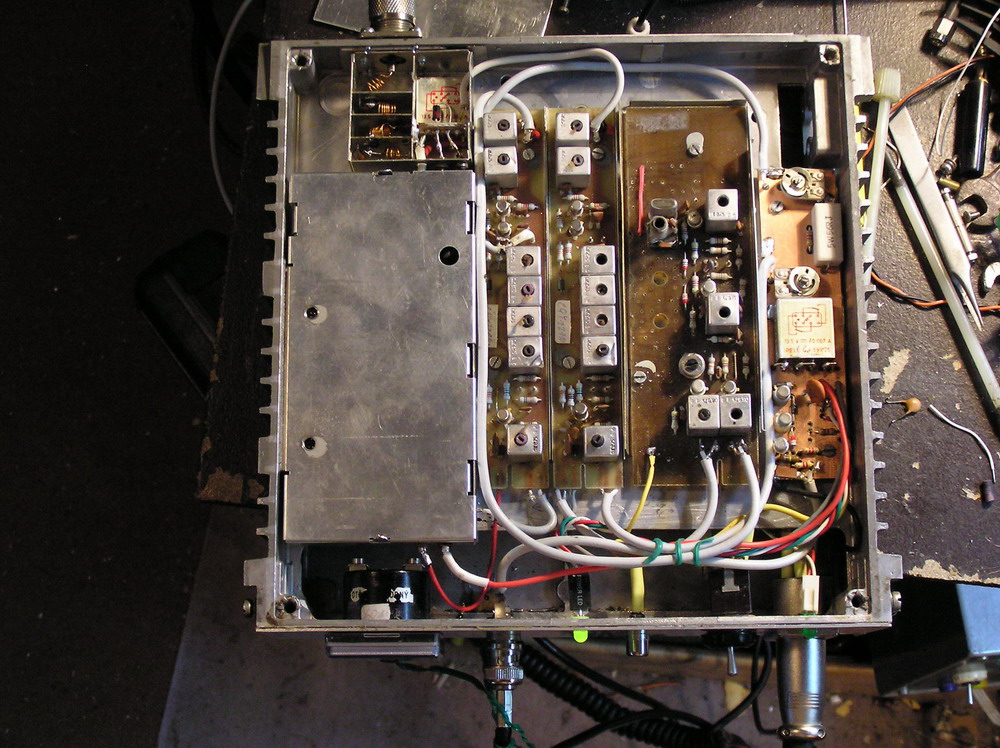

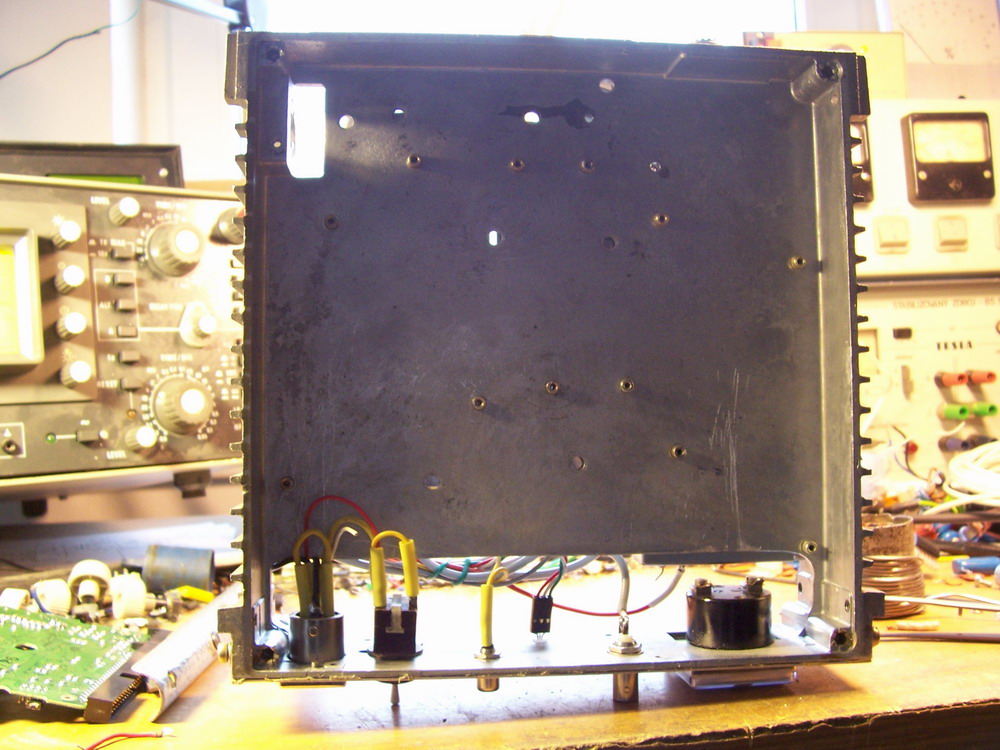

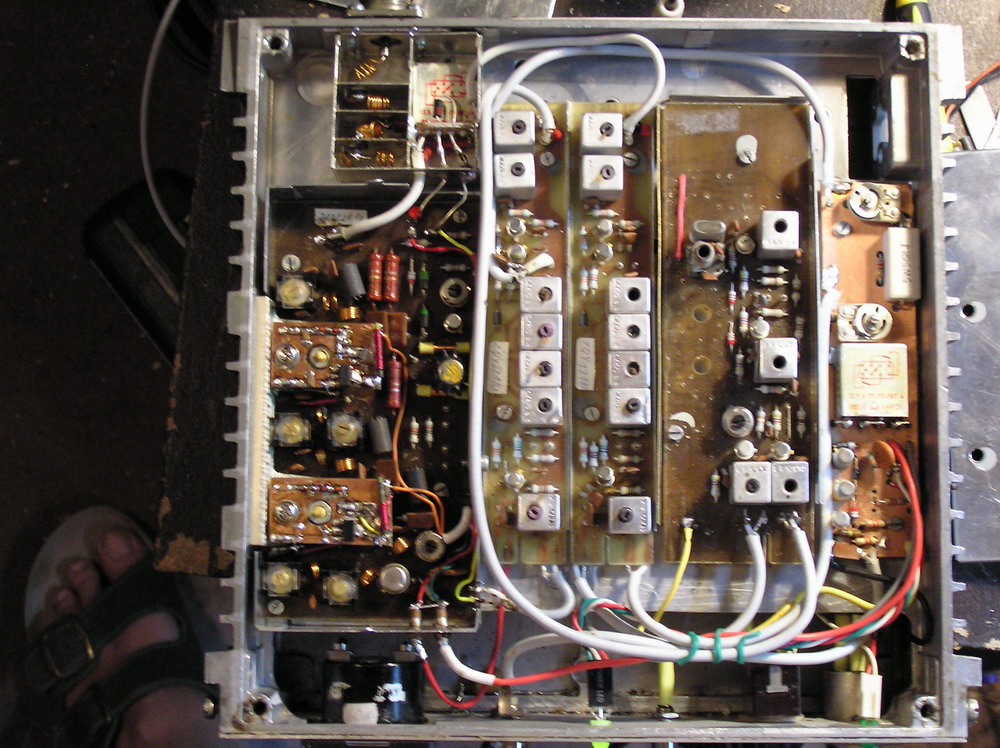

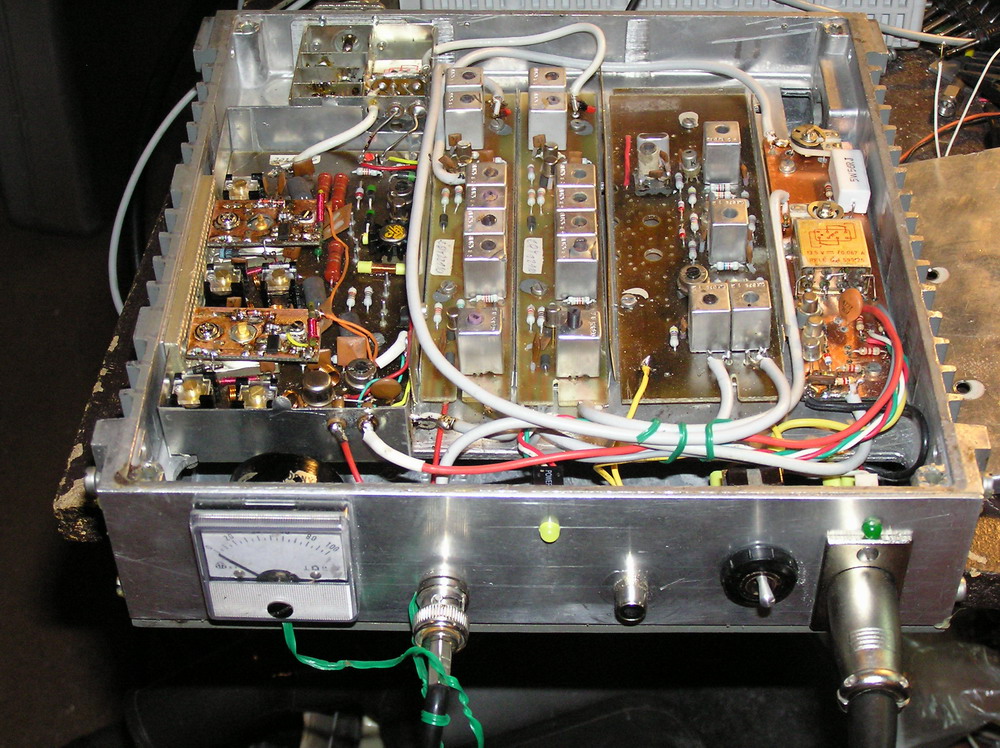

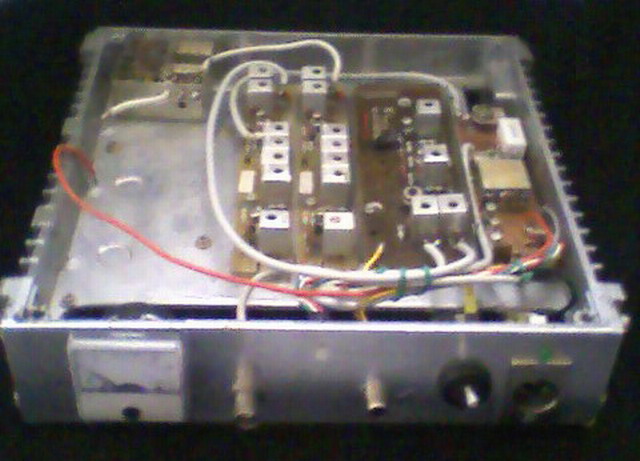

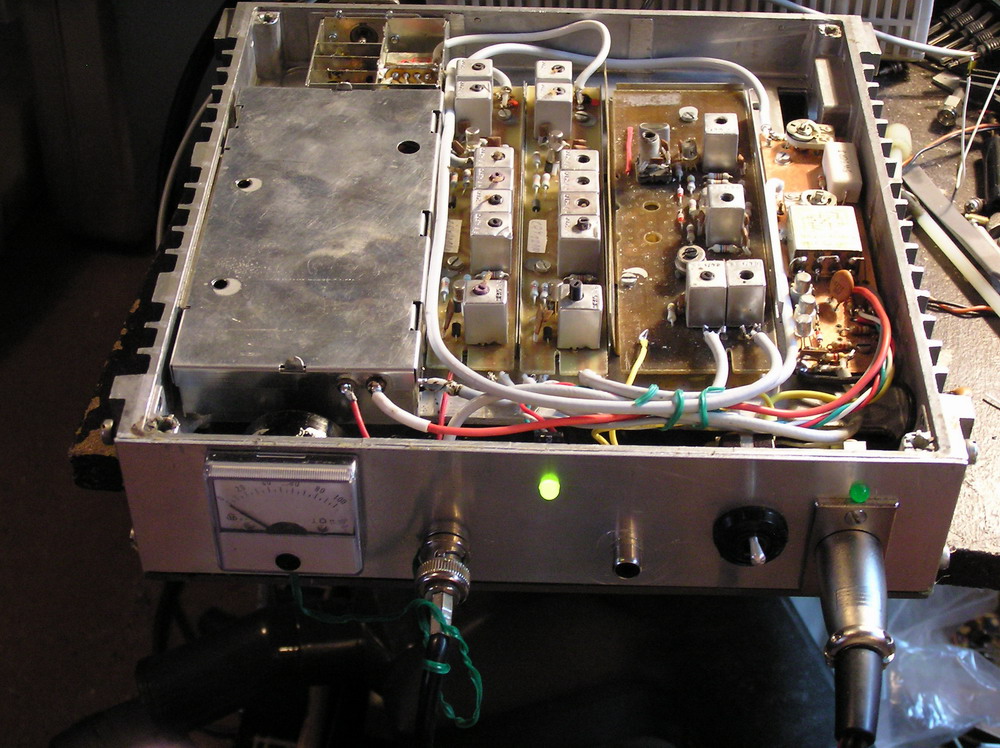

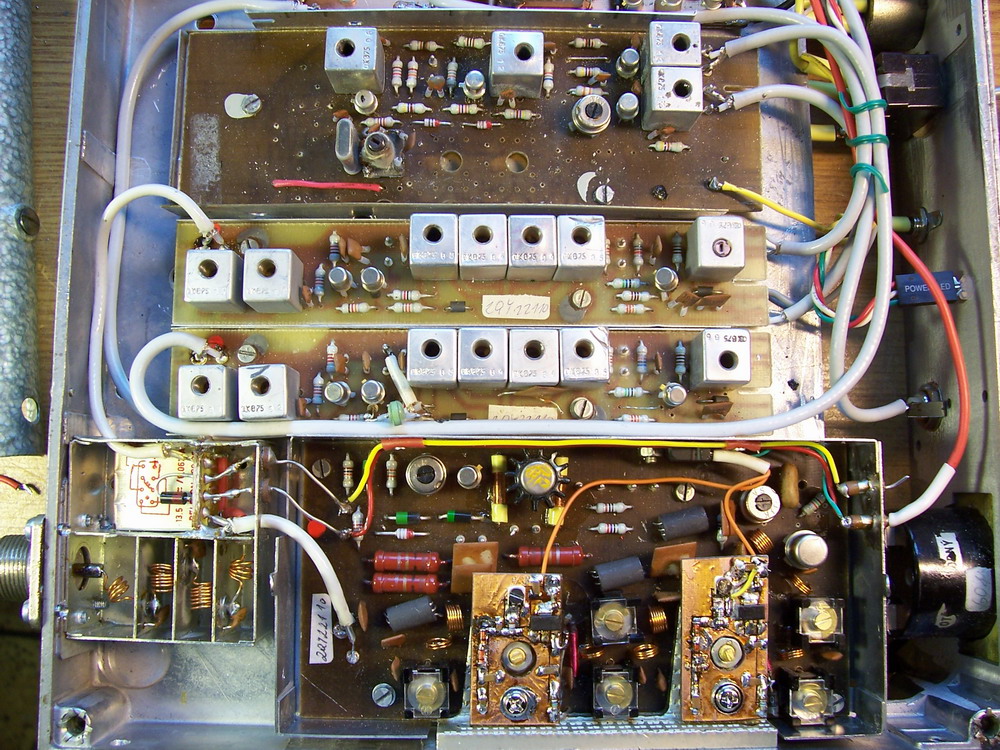

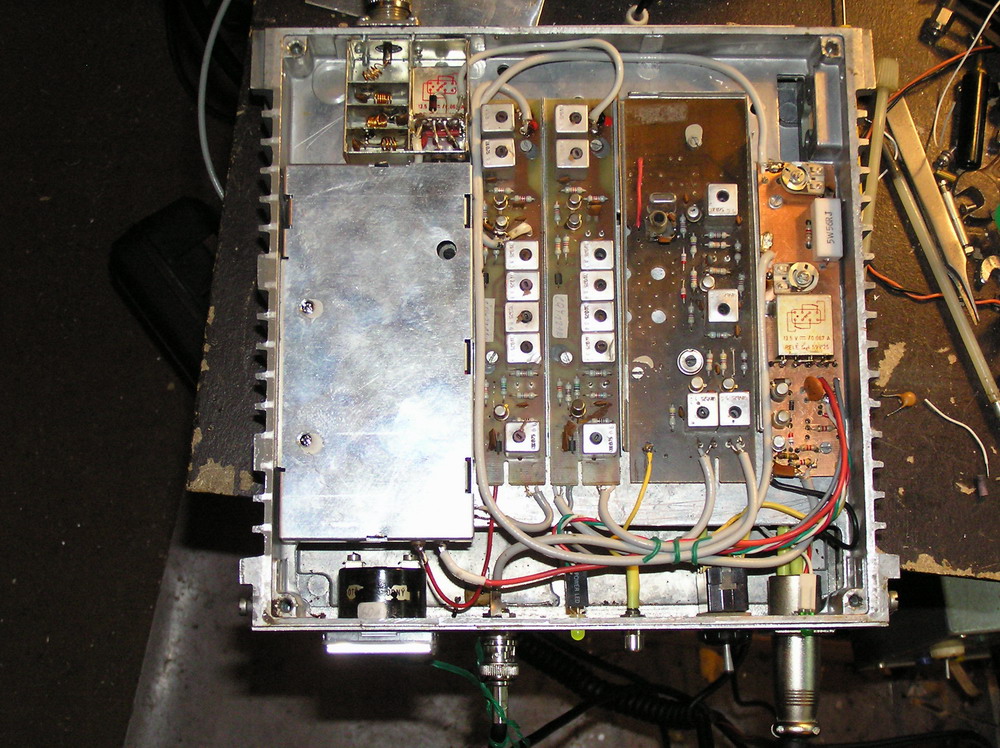

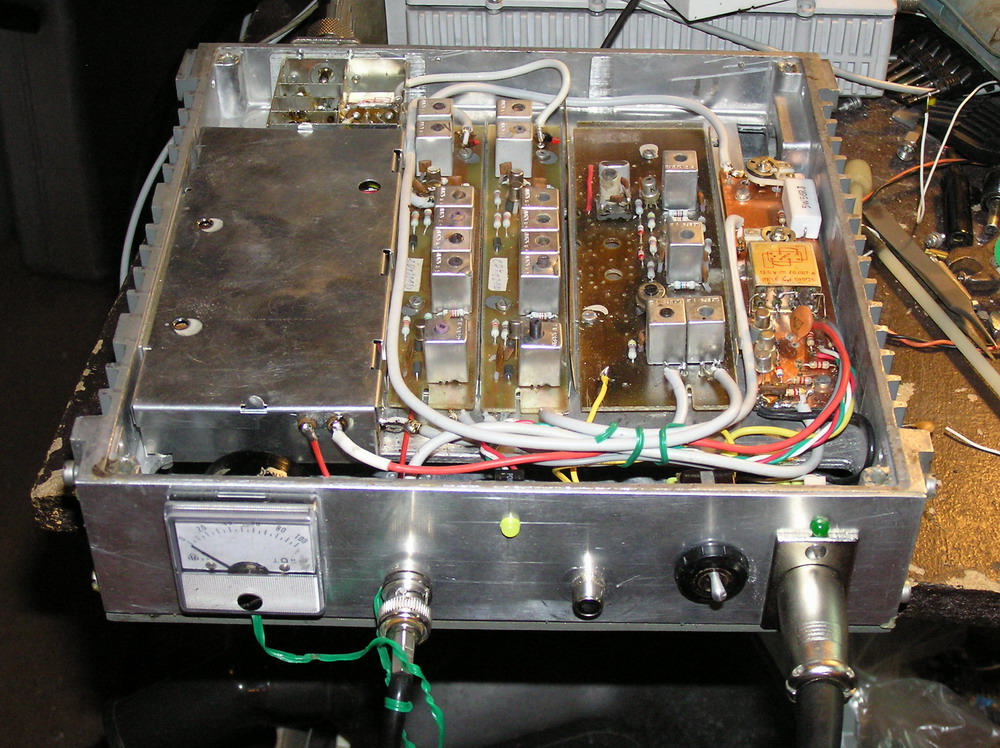

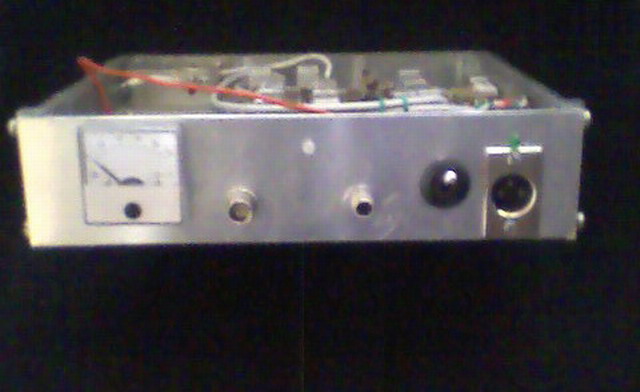

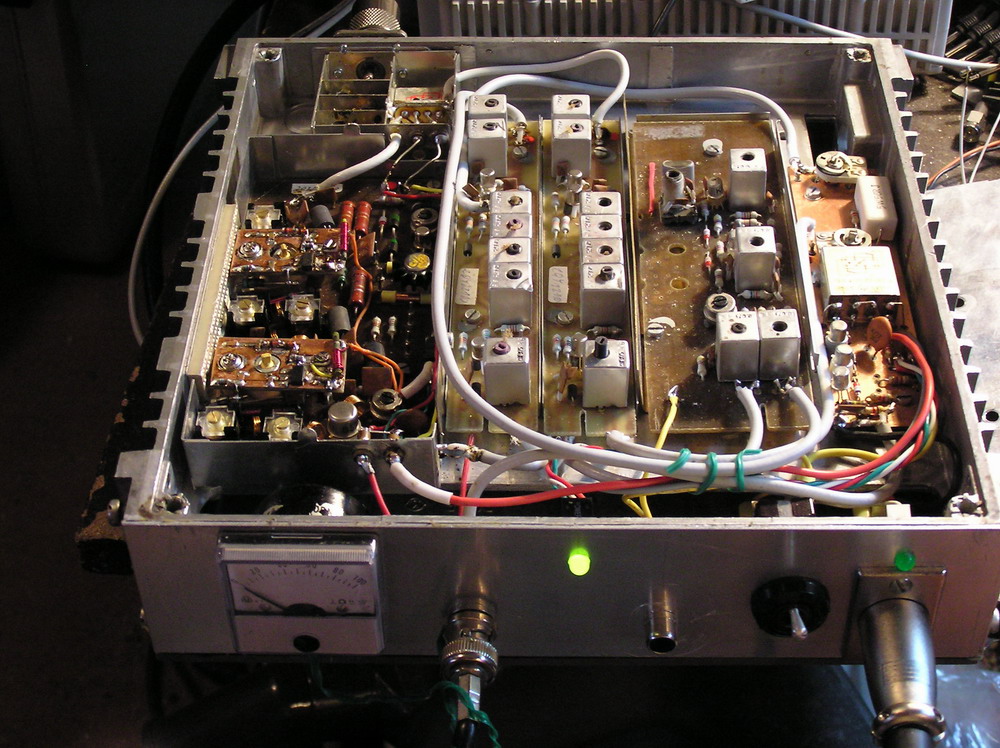

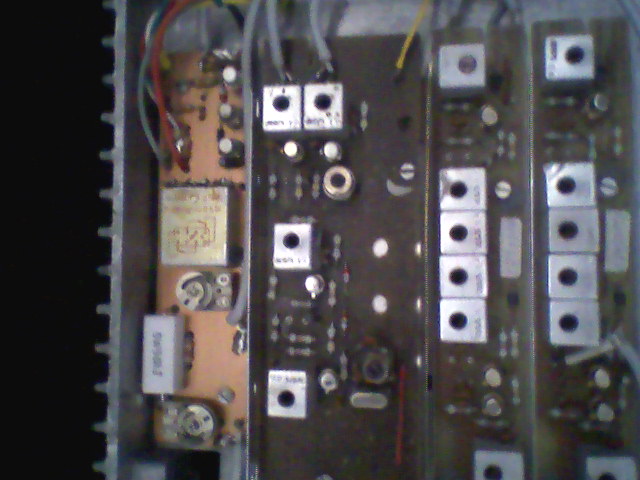

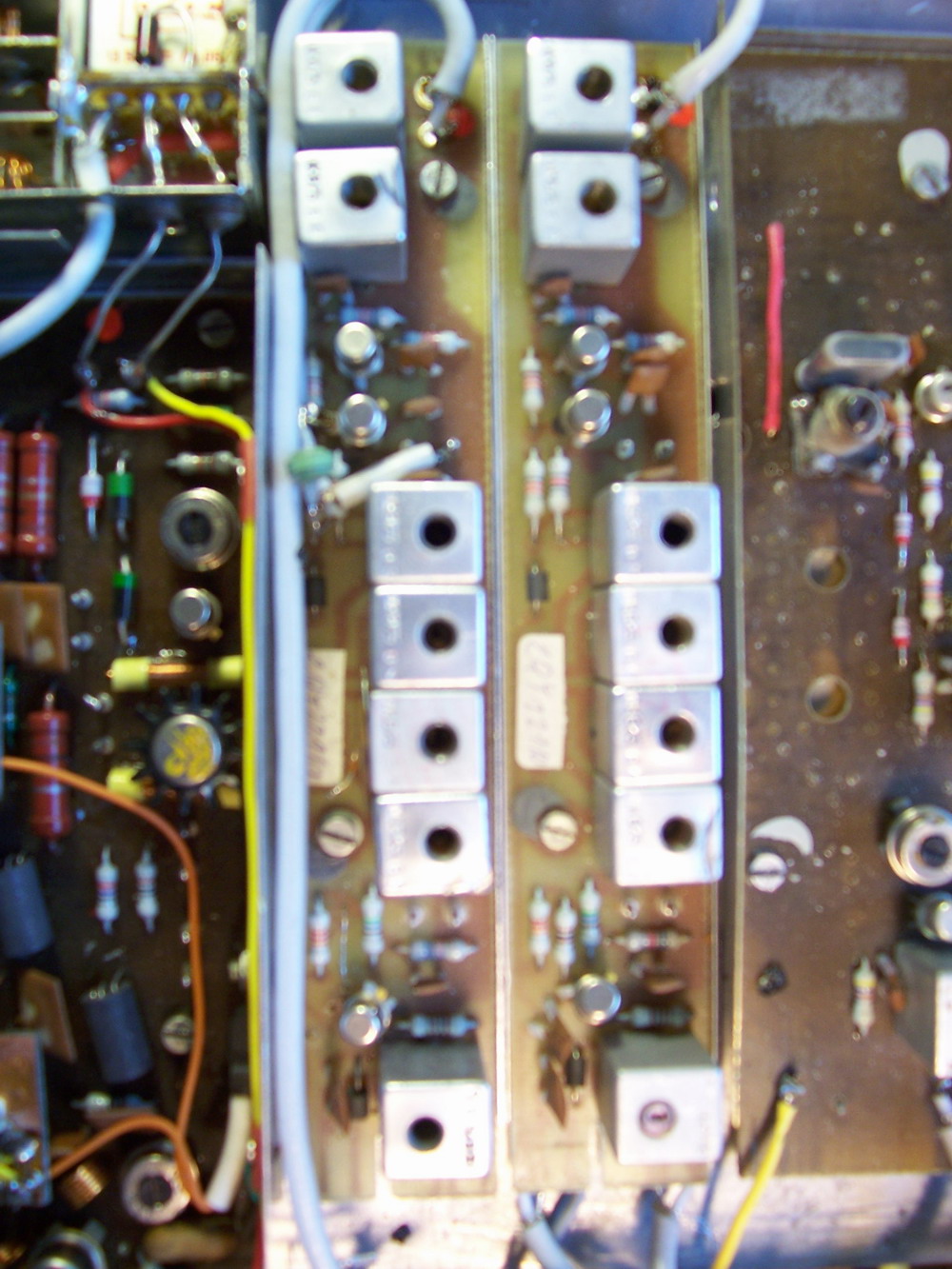

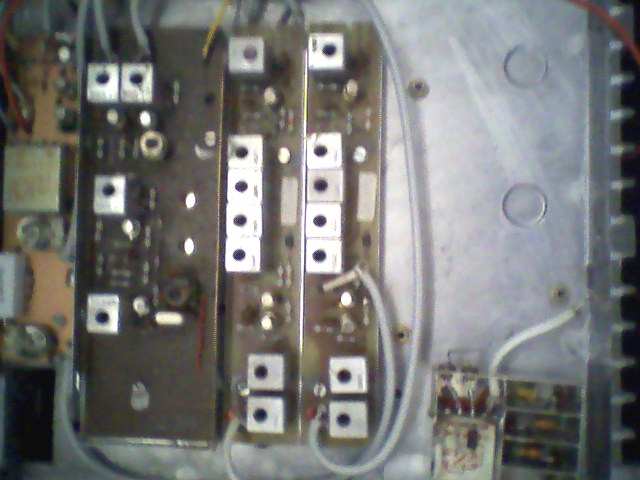

Obrázky mechanické konstrukce se třeba  budou hodit jako inspirace. Přidal jsem několik slov o stavbě  antény.

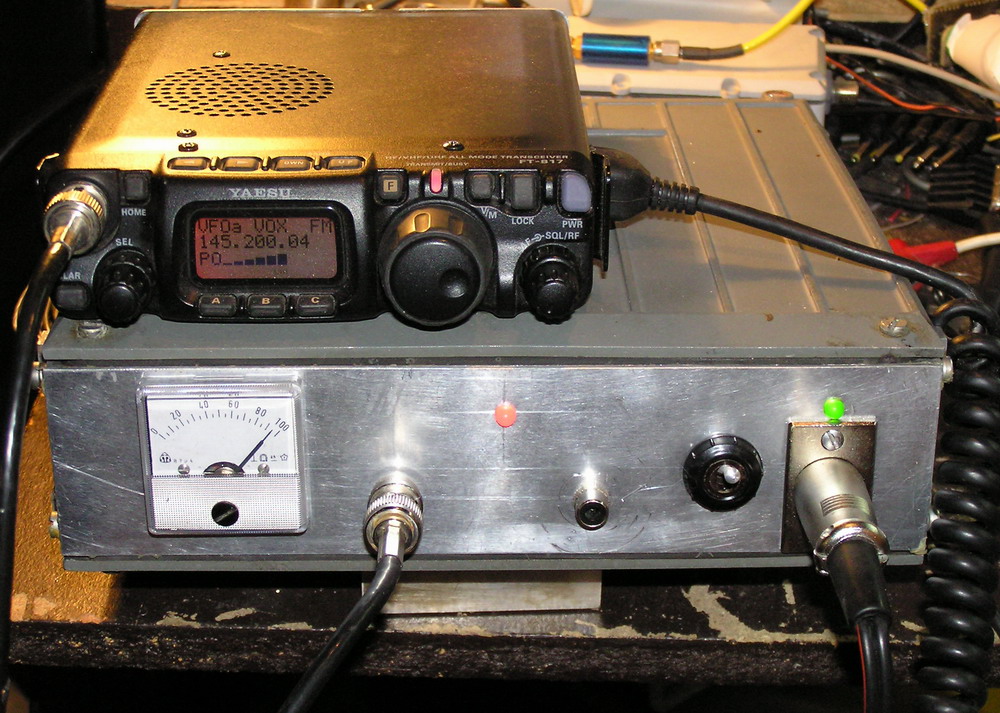

První spojení 30,3,2008   18:45  OK1VHF 52  59 . Prostě to FUNGUJE.
