Impedance Lambda/4-Transf. Coax-Cable Full-PE, V=0,667 Foam-PE, V=0,82 PTFE, V=0,71 12,5 Ohm 25 Ohm 2x50 Ohm RG-58    0,71 m H-155   0,87m RG-188  0,75m 28 Ohm 37,5 Ohm 2x75 Ohm RG-59    0,71m CATV   0,87m RG-179  0,75m

4y   12,5 Ohm	Pozice prvku	Délka prvku  (10mm)	Délka prvku  (12mm)
Reflector	0mm	2122mm	2120mm
Radiator	535mm	2006mm	2000mm
Director 1	1485mm	1956mm	1950mm
Director 2	2555mm	1908mm	1898mm



5y  28  Ohm	Pozice prvku	Délka prvku  (10mm)	Délka prvku  (12mm)
Reflector	0mm	2102mm	2100mm
Radiator	440mm	2038mm	2032mm
Director 1	935mm	1944mm	1934mm
Director 2	2115mm	1910mm	1900mm
Director 3	3200mm	1870mm	1860mm

Volba padla na čtyřprvkovou anténu se ziskem 8,5 dBd.

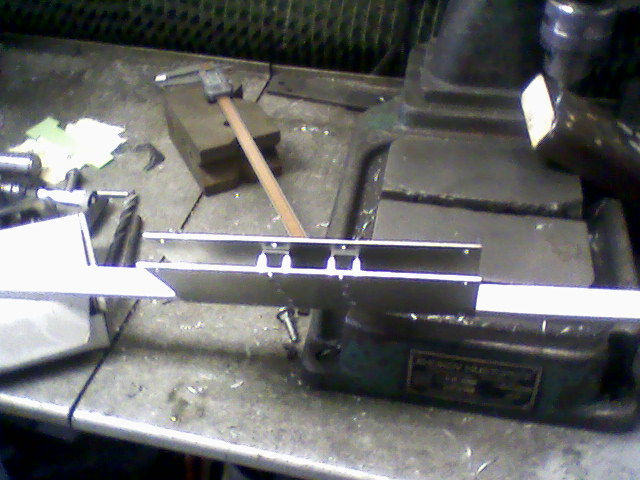

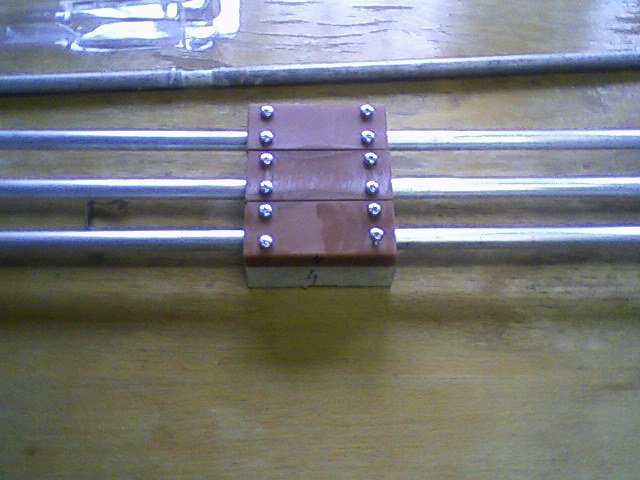

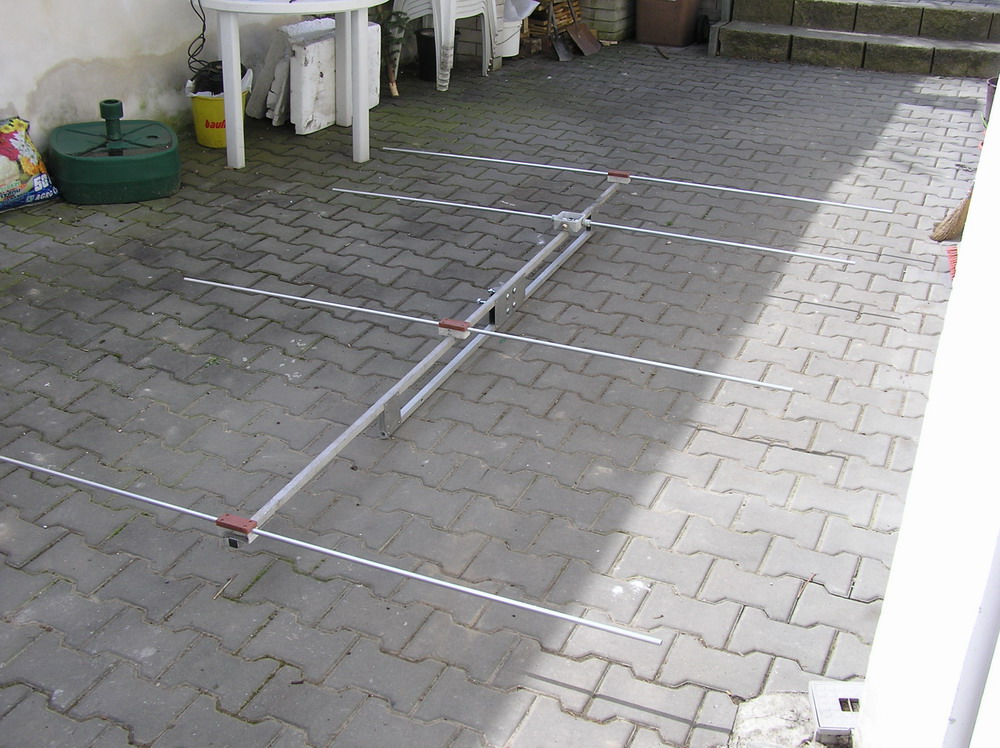

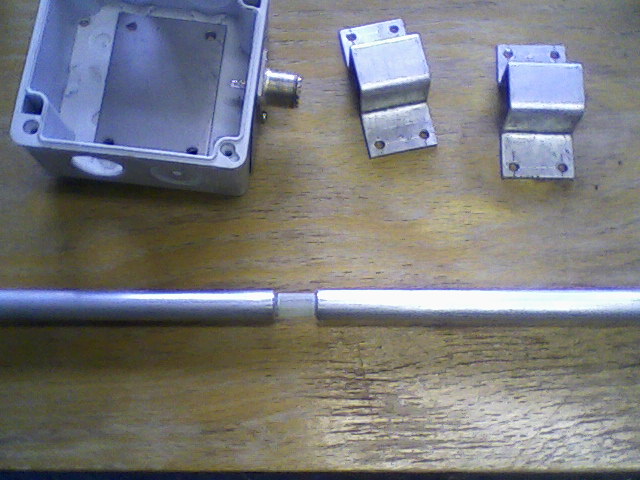

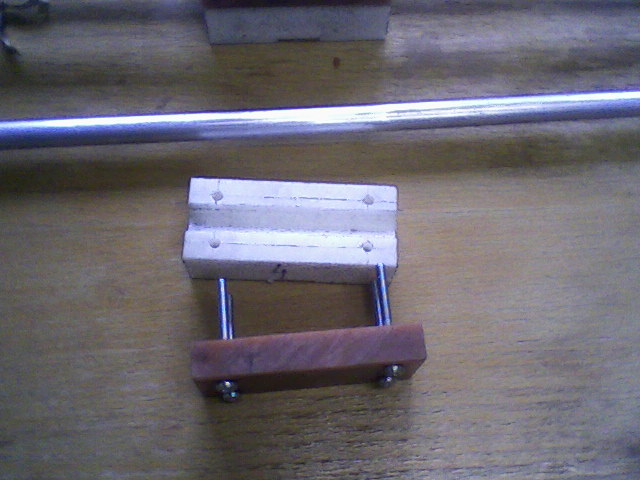

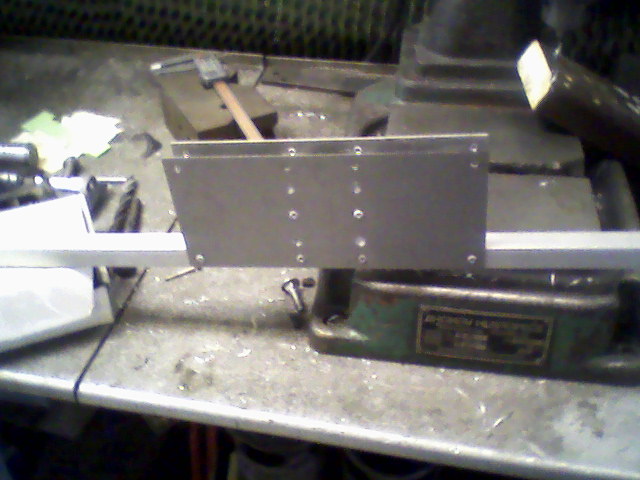

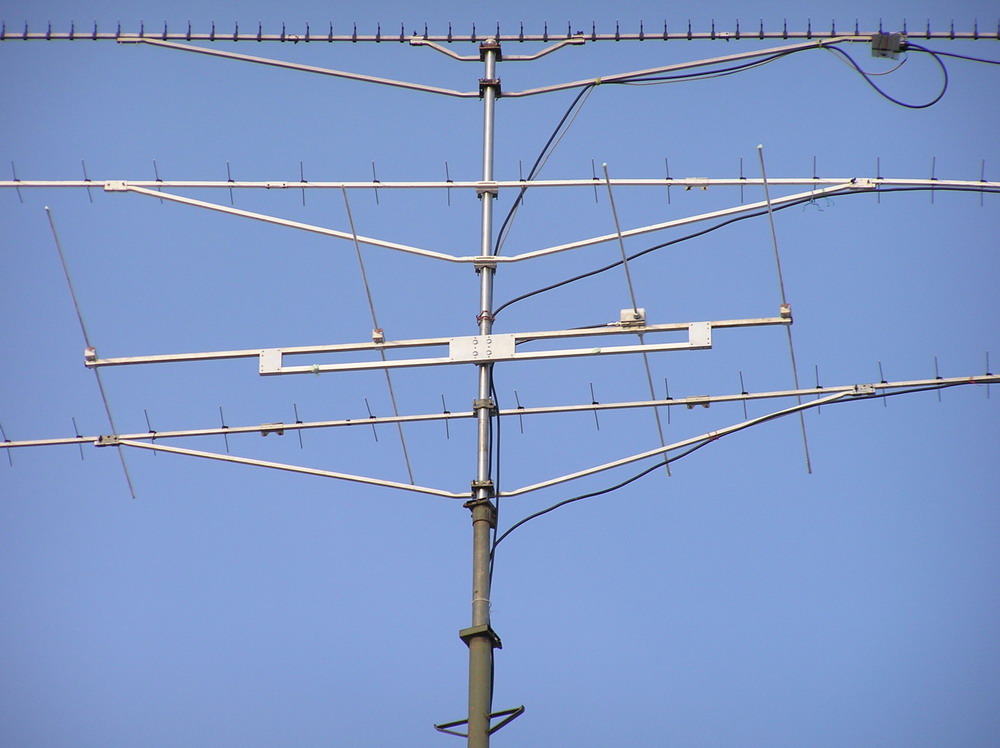

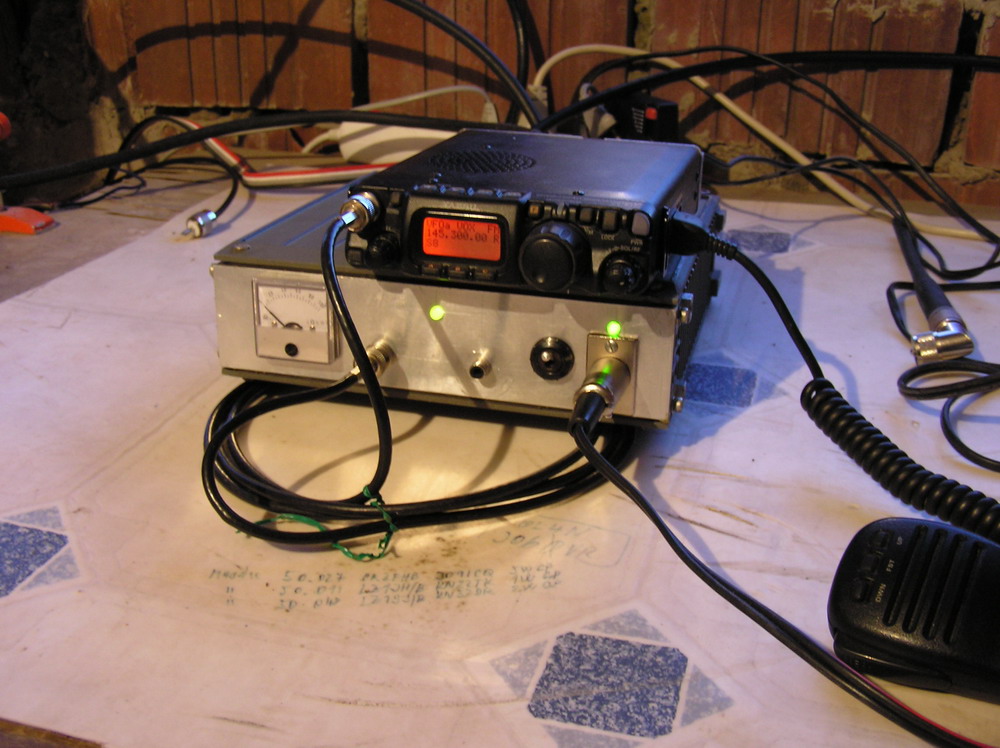

 Něco k praktické realizaci. Jednotlivé prvky jsou z AL trubky o průměru 12 mm. Uchycení prvků je odizolované od ráhna a je ze dvou kusů. Je to jen z důvodů materiálu, který byl k dispozici. Spodní díl zvedá prvek do roviny dipólu a horní ho stahuje tak, aby se nepohnul a šrouby zároveň drží příchytku ráhna. Pevnost je taková, že se může anténa vzít za prvek a nedojde k uvolnění. Ráhno je z jeklu 20x20 mm. Podepření ráhna je provedené stejným materiálem a snýtované tak, aby se dal uchytit držák antény. Dipól je v prostřední části odizolován laminátovou tyčkou, která je celá potřena silikonovým tmelem (proti navlhnutí). Prochází elektroinstalační krabicí přes průchodky které po utažení zajistí vodovzdornost a mechanickou pevnost. Symetrizace je udělána z kabelu RG58, jak je ukázáno výše a vejde se celá do krabice. Pro výkon 10W to stačí :) PSW je 70.2 = 1,1, 70,3 = 1,2, potom už to jde nahoru a tak 70,6 = 1,6. Prostě se to povedlo. Stačí to už jen připojit k transvertoru a nsl na 70MHz.
