Útlum 0 - 31,5 dB

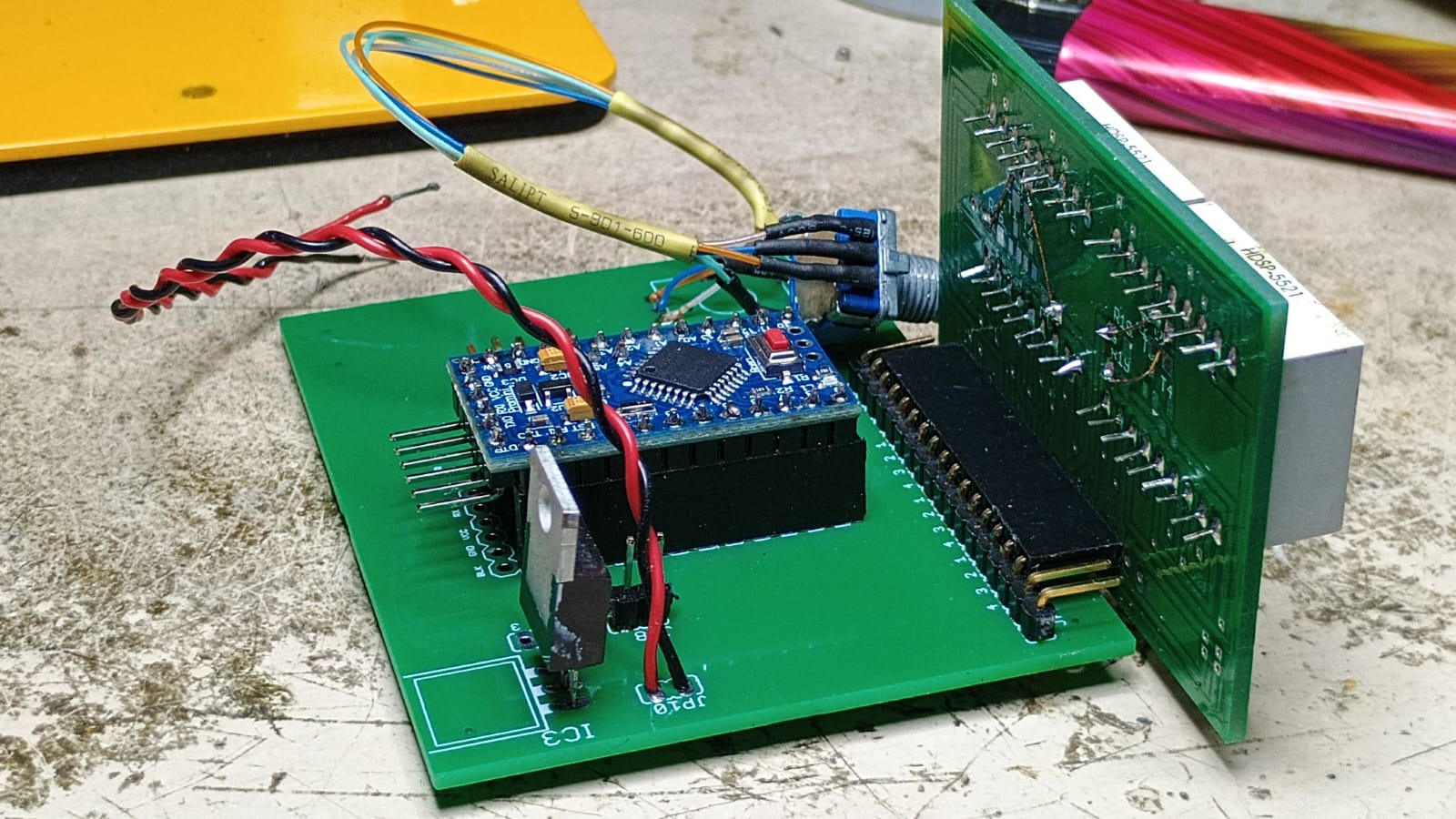

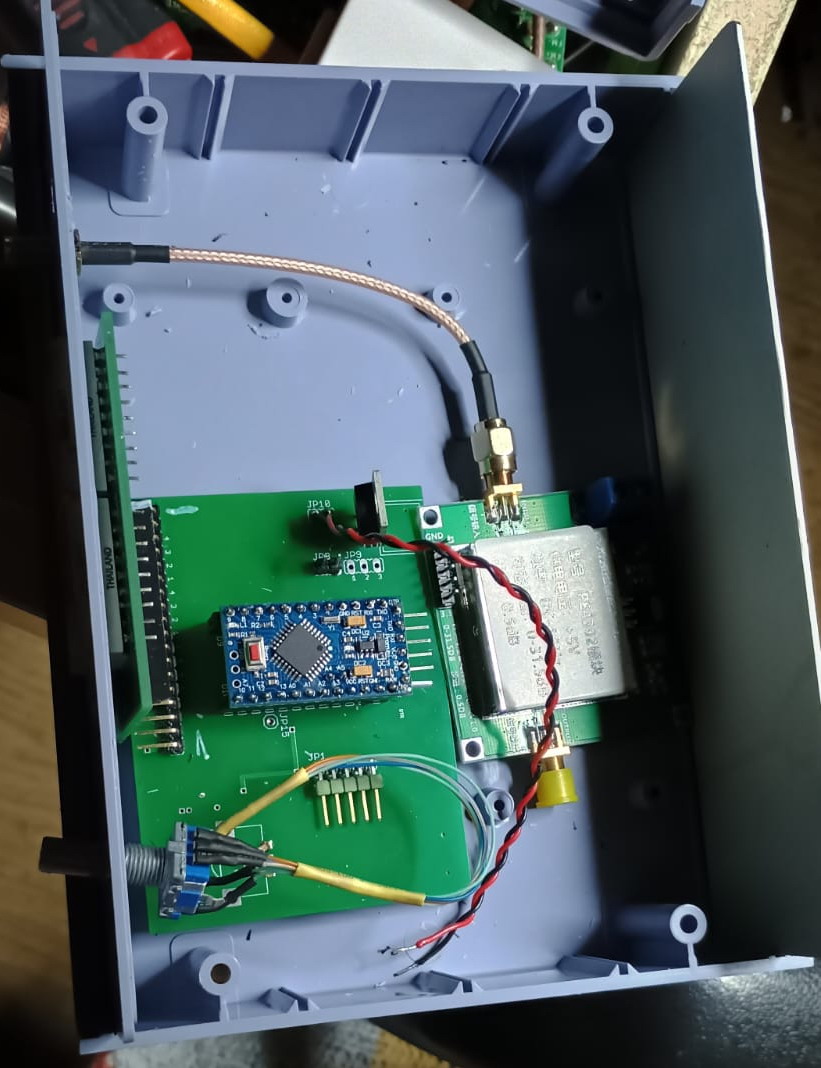

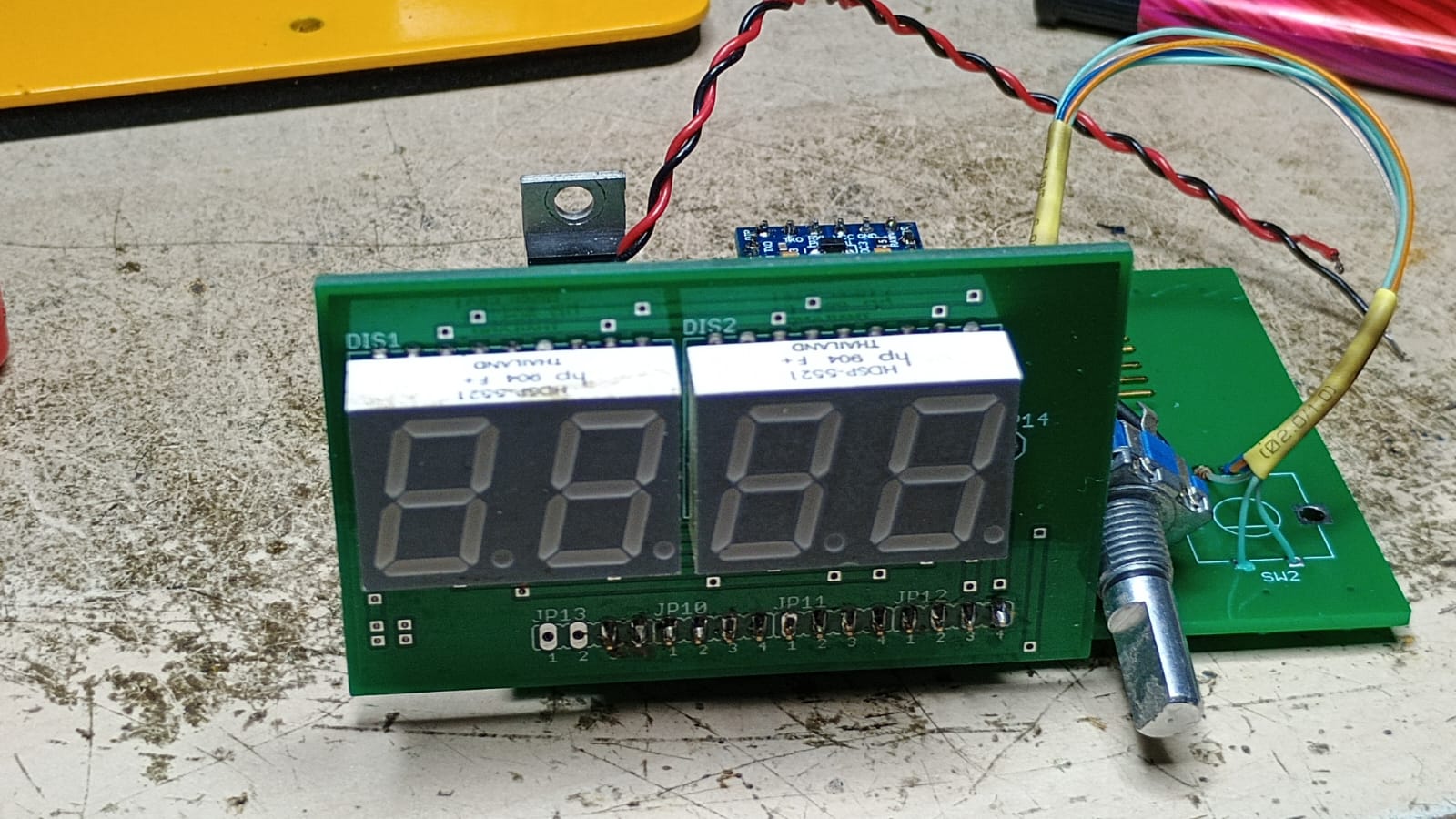

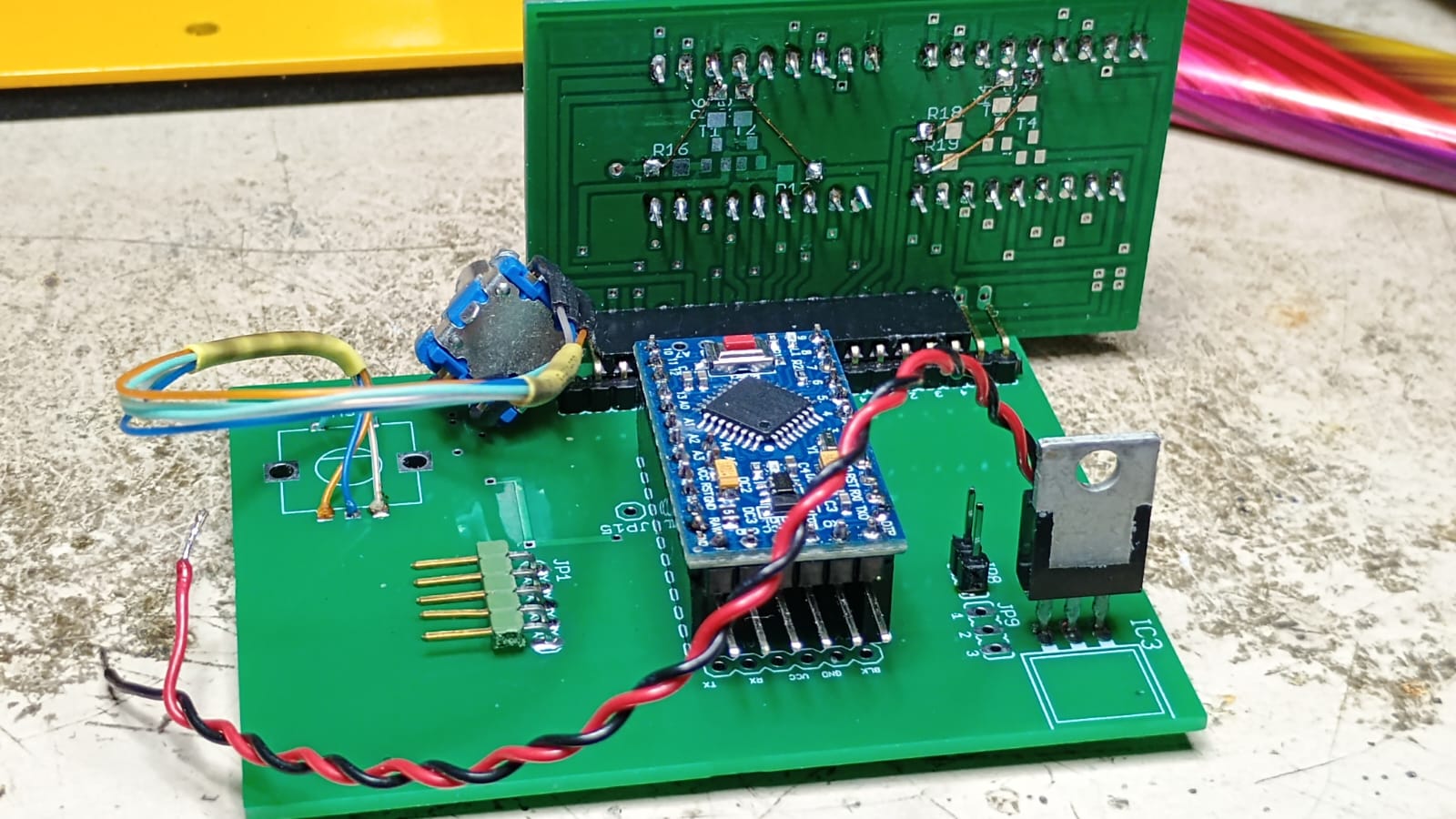

Před časem jsem vyrobil a popsal nastavitelný útlum. Kamarádi chtěli něco takového realizovat a tak se zkušenostmi z prvé realizace jsem jim navrhl jiné řešení. Základen je nastavitelný útlum 0 - 31,5 dBu od "číňana" jako v předešlé verzi. Protože zásoby 7 segmentových displejů byly nadlimitní tak jsem použil 4 sedmisegmentovky, umístil jsem všechno do větší krabičky a útlum propojil kabliky s předním panelem. Mechanicky je to stabilnější a přístup ke konektorům zajišťuje komfortnost práce. Stabilizátor 3V3 je i na ovládací desce a tak není nutné použít oba. V programu je použita knihovna pro ovládání sedmisegnetovek - opravdu dobrý - , upravil jsem ovládání modulu tak, aby odpovídal datasheetu PE4302. Udělal jsem i variantu pro NANO. Ta umožňuje připojení k PC přes USB port. Ovládání modulu je po seriové lince a je tedy nutné nastavit propojky. Zkrat pouze na J4 !

Attenuation: 0.5 dB steps to 31.5 dB
Working voltage: 5V
Working voltage:5V
Bandwidth: 1MHz to 4GHz
Four different mode configuration
1,Serial mode configuration:Disconnect J5 J7 J6 shorted J4
Three-wire serial modePin are: GND DATA CLK LE 3.3V
2,Parallel C0.5-C16 control mode configuration:Disconnect J4 J7 J5 J6 shorting
3,Parallel PUP control mode configuration:Disconnect J4 J5 shorted J7 J6.


Původní provedení :

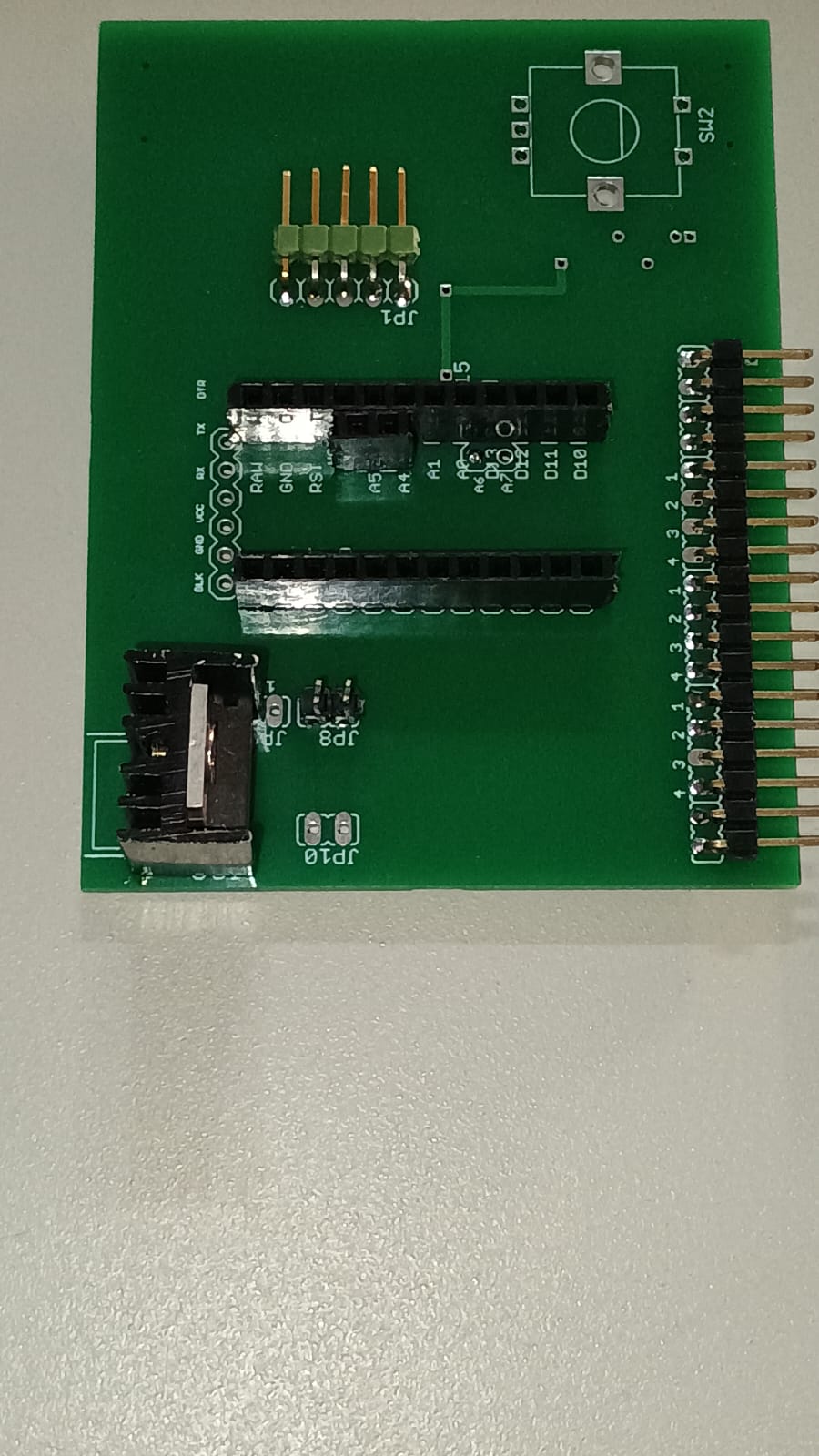

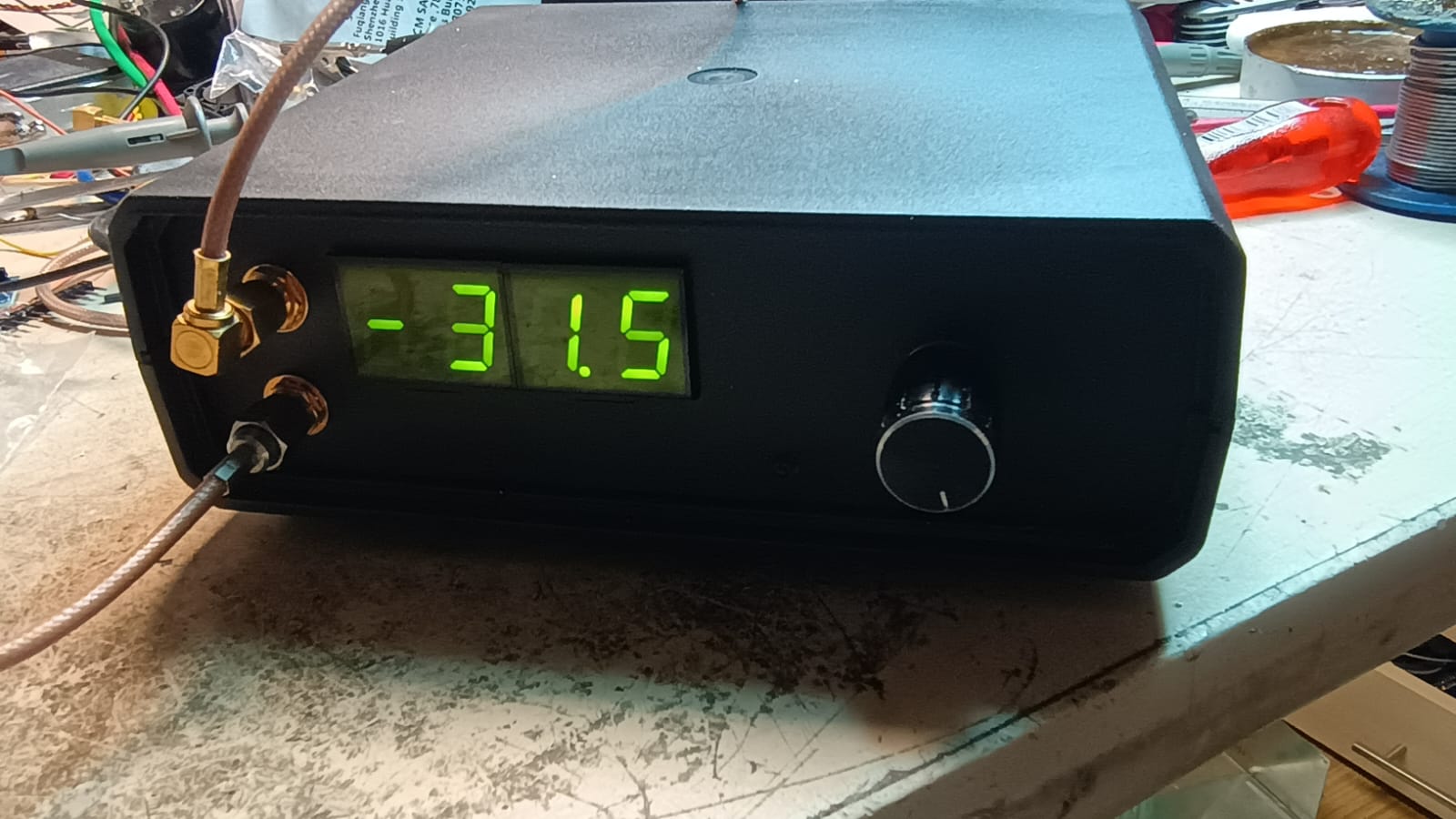

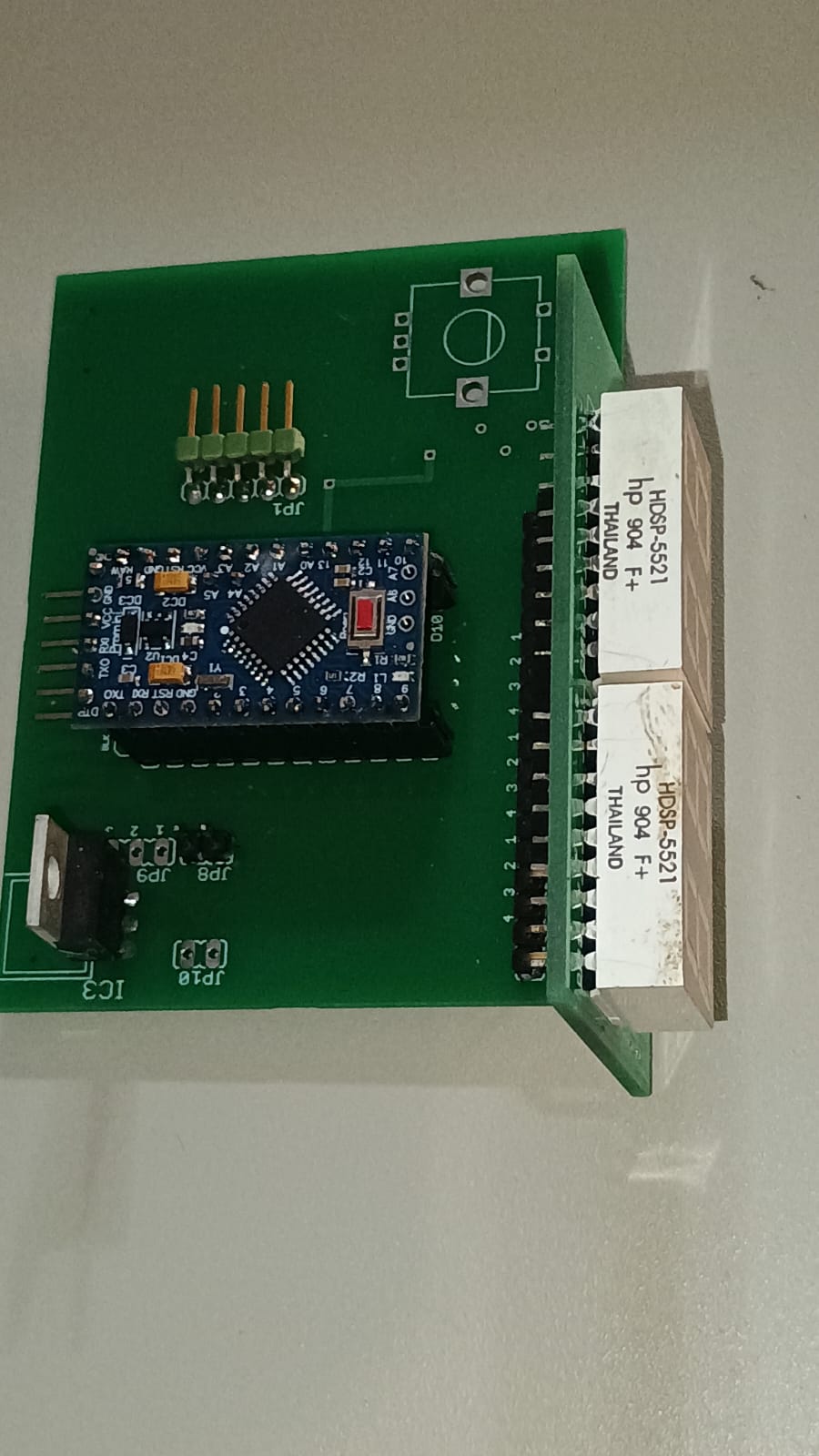

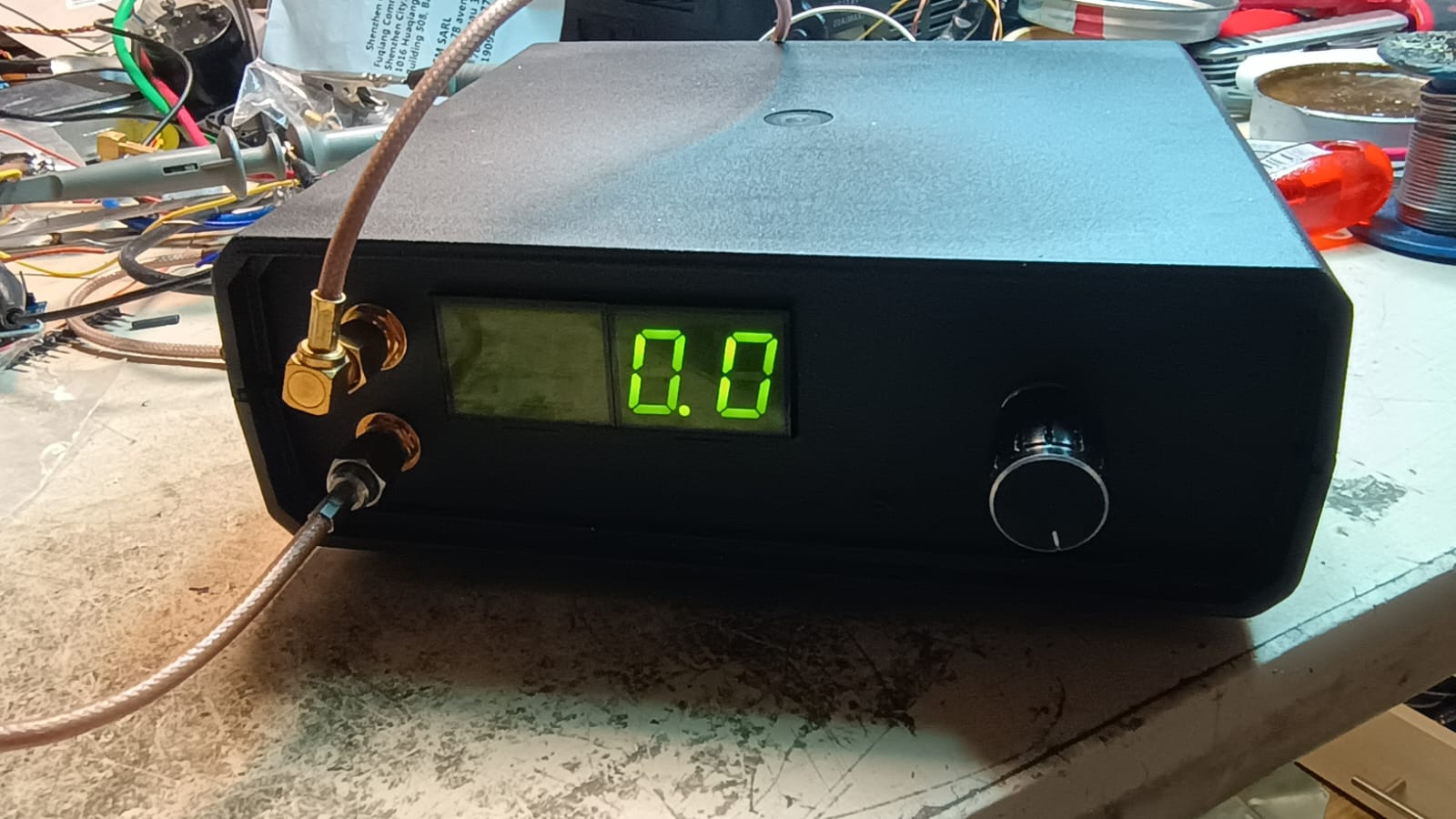

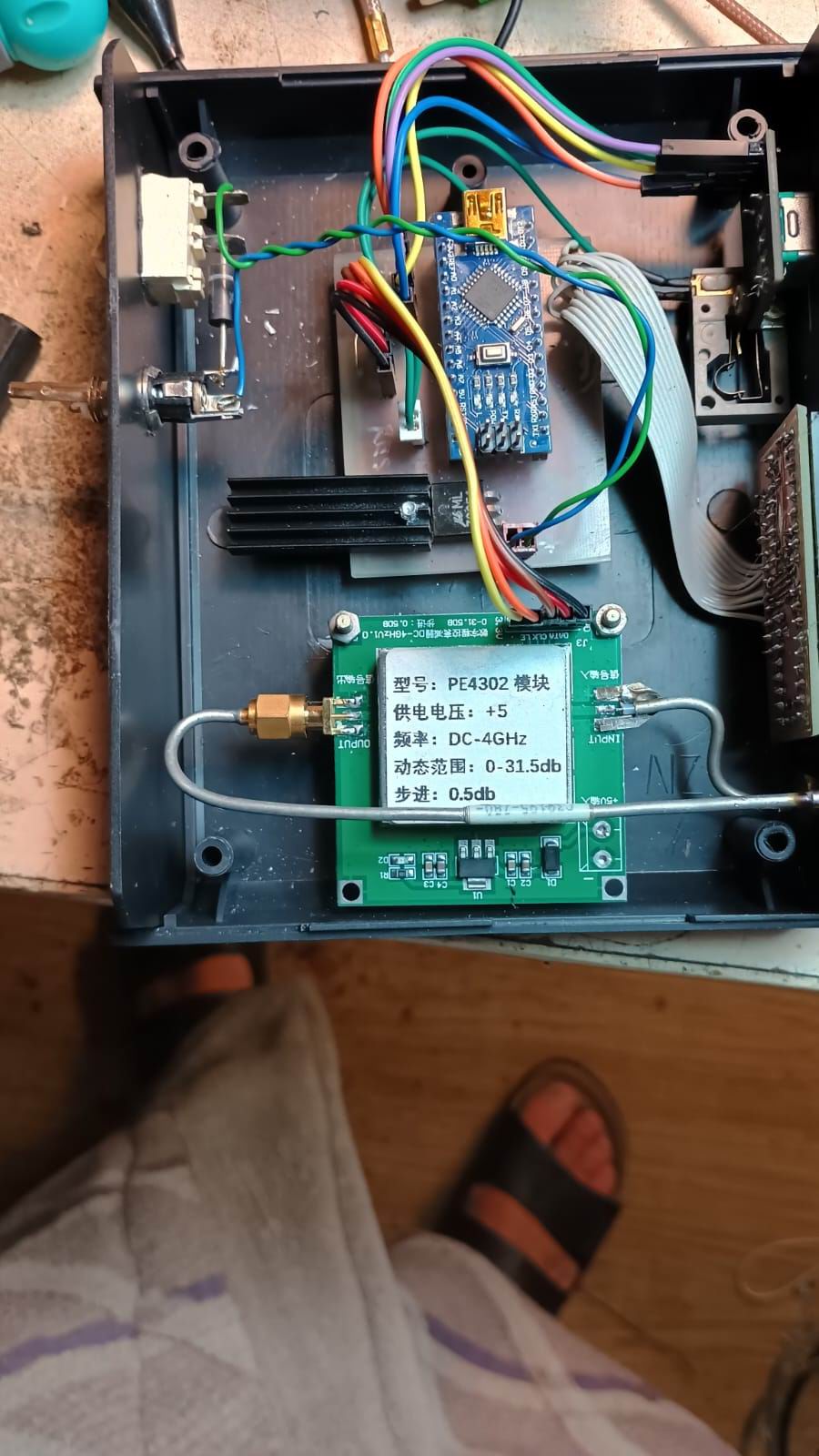

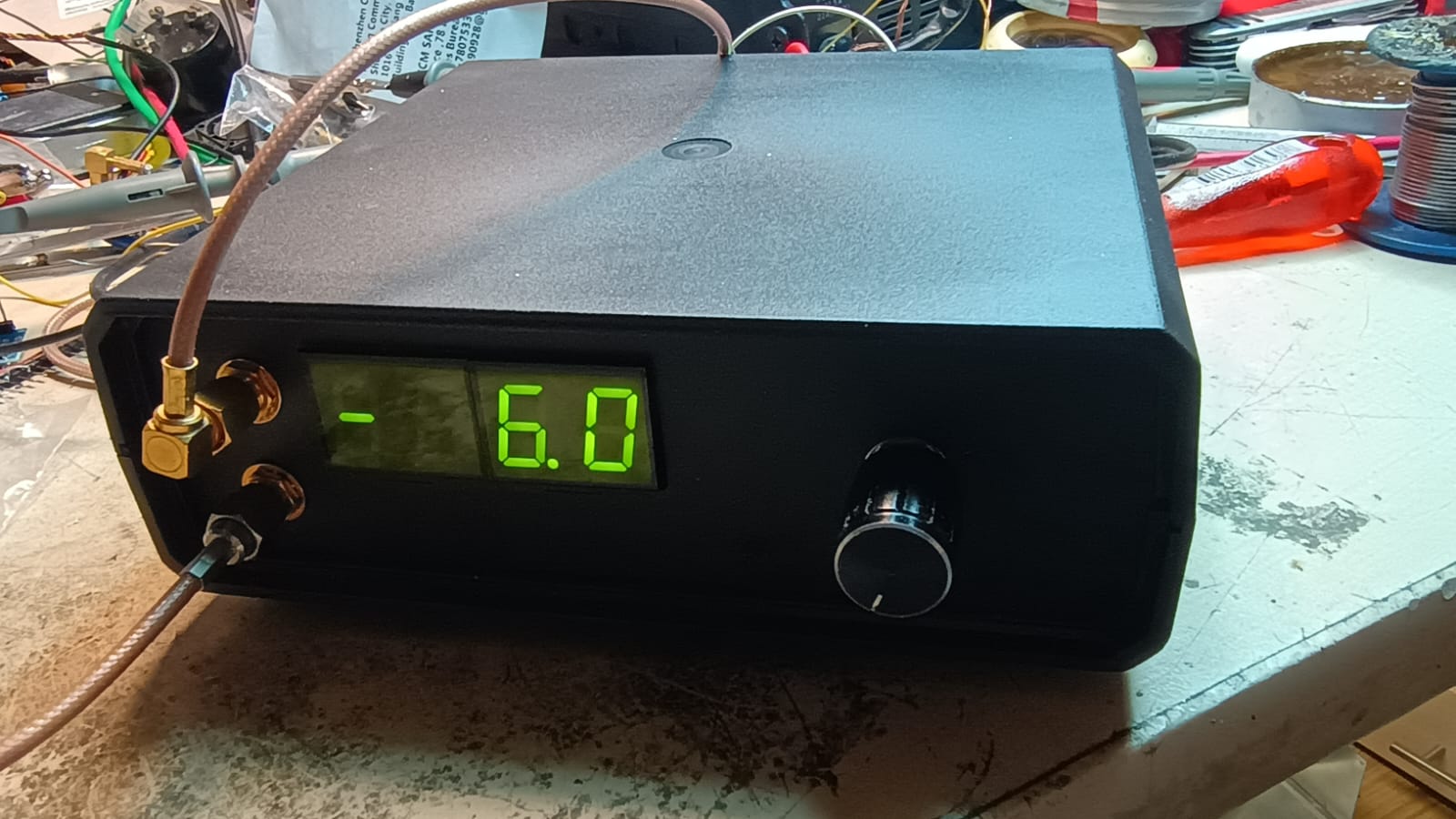

Nová varianta:

Vznikalo 7ks, tak to může být na každém obrázku jinak.

A teďpřílohy:

Datasheet PE4302.,  Program pro Arduino , Program pro ArduinoNANO ,

schema v Eaglu, spoj v Eaglu pro Arduino MINI, schema v Eaglu, spoj v Eaglu pro Arduino NANO

schema v Eaglu, spoj v Eaglu pro displ.HP; schemaDisp., spoj v Eaglu pro DispVQE24.
