Ovládání transvertoru

02.07.2010

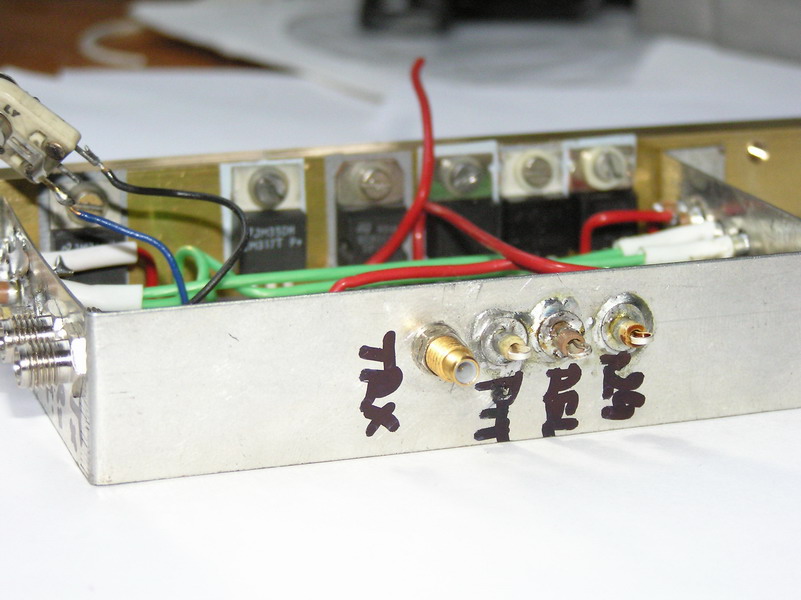

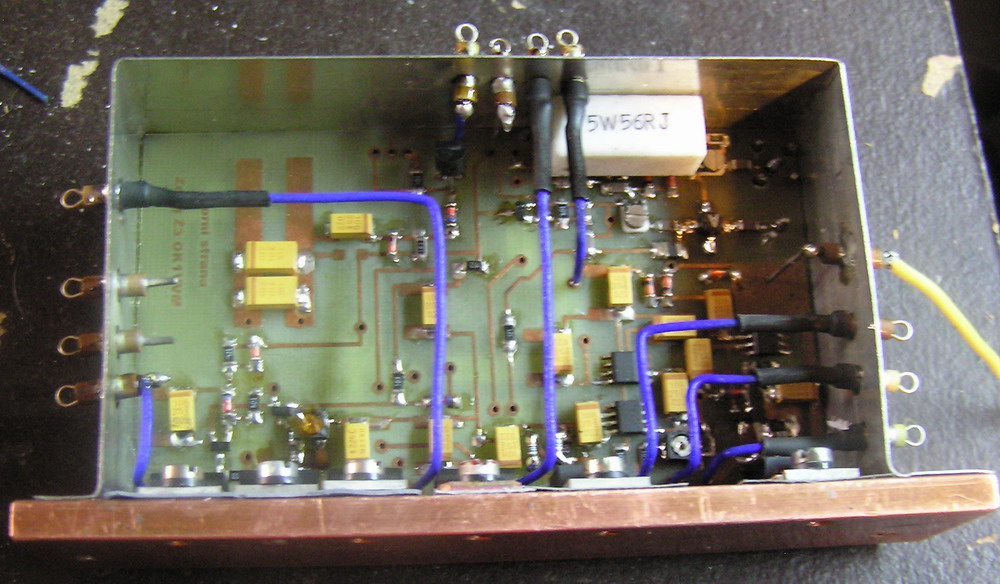

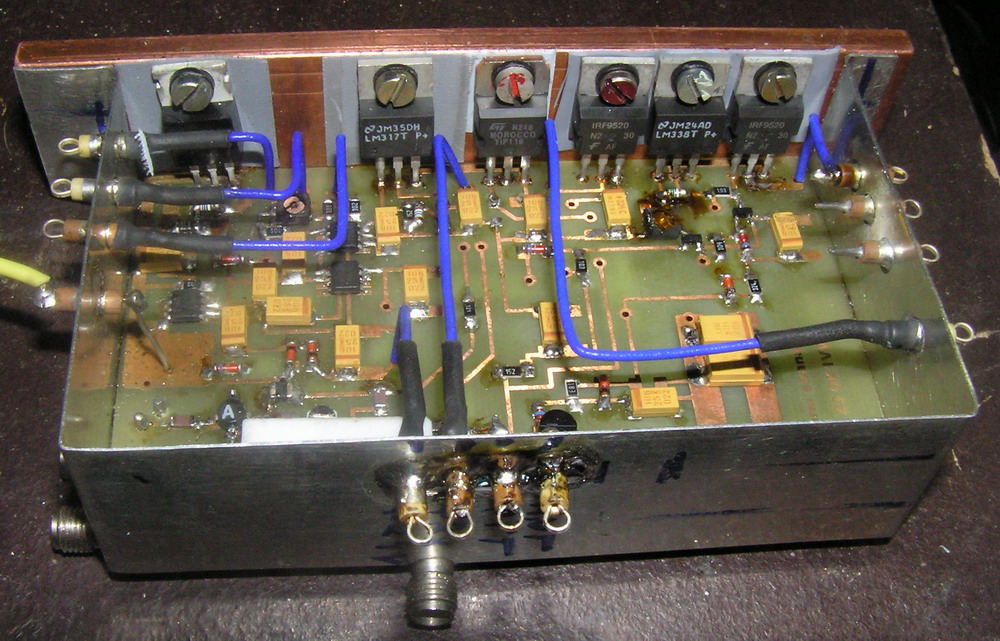

Jiné provedení ovládání made by Josef OK1ES. Mechanicky zpevněný  zdroj, stejně jak to udělal Eda OK1EM.

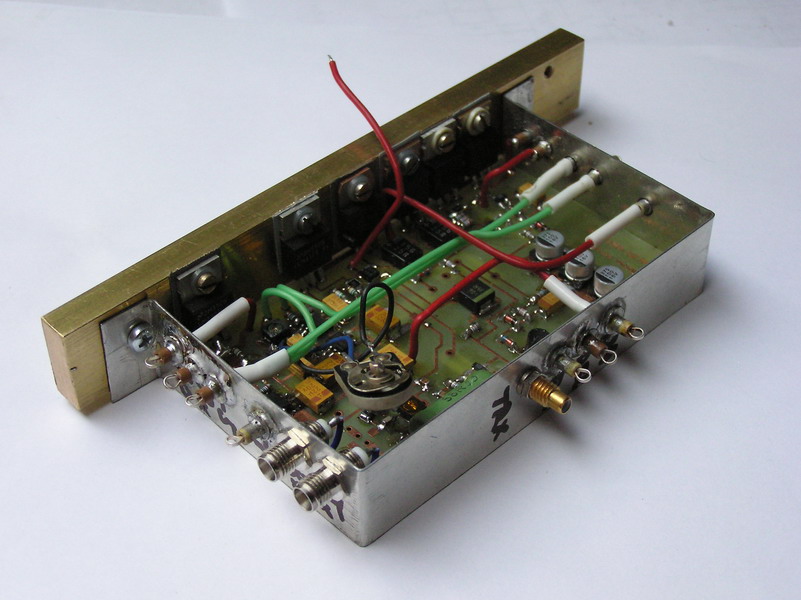

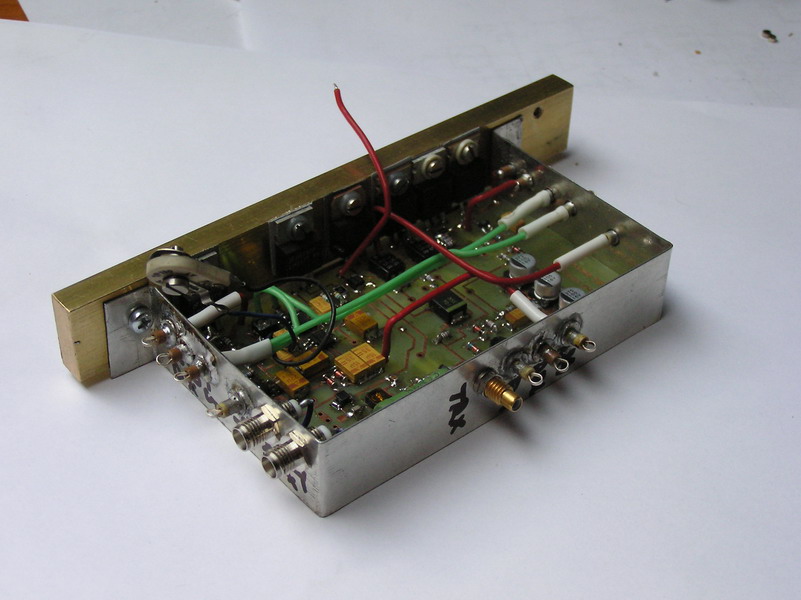

 Hotový zdroj Pohled na hotový zdroj

_________________________________________________________________________________________________________________________________________

Jiné provedení ovládání. Mechanicky jsem zpevnil zdroj, stejně jak to udělal Eda OK1EM. Upravil jsem zdroj -5V výměnou za stabilizátor LM78L06 SMD. Úprava je popsána v "úpravy".



_________________________________________________________________________________________________________________________________________

Doplněn soubor úpravy.

__________________________________________________________________________________________________________________________________________

Ovládáni vzniklo na požadavku pro napájení downkonvertoru  24GHz z vyřazených linkových spojů. Ovládání je navrženo tak, aby mohlo být použito k většině tronsvertorů, bez dalších obvodů. Konstrukce je na oboustranném plošném spoji velikosti 100 x 60 mm . Výkonové prvky jsou umístěny na jedné straně, tak, aby se daly přes izolační podložky přichytit na chladič. Jako chladič je možné použít kovovou stěnu krabice.

Praktickou stavbou ověřena funkční verze. Obrázek rozložení součástek, kvůli větší přehlednosti v několika pohledech.Schéma v pdf Označena, pro lepší orientaci, polarita kondenzátorů a diod. Spoj má rozměr 100 x 60 mm.

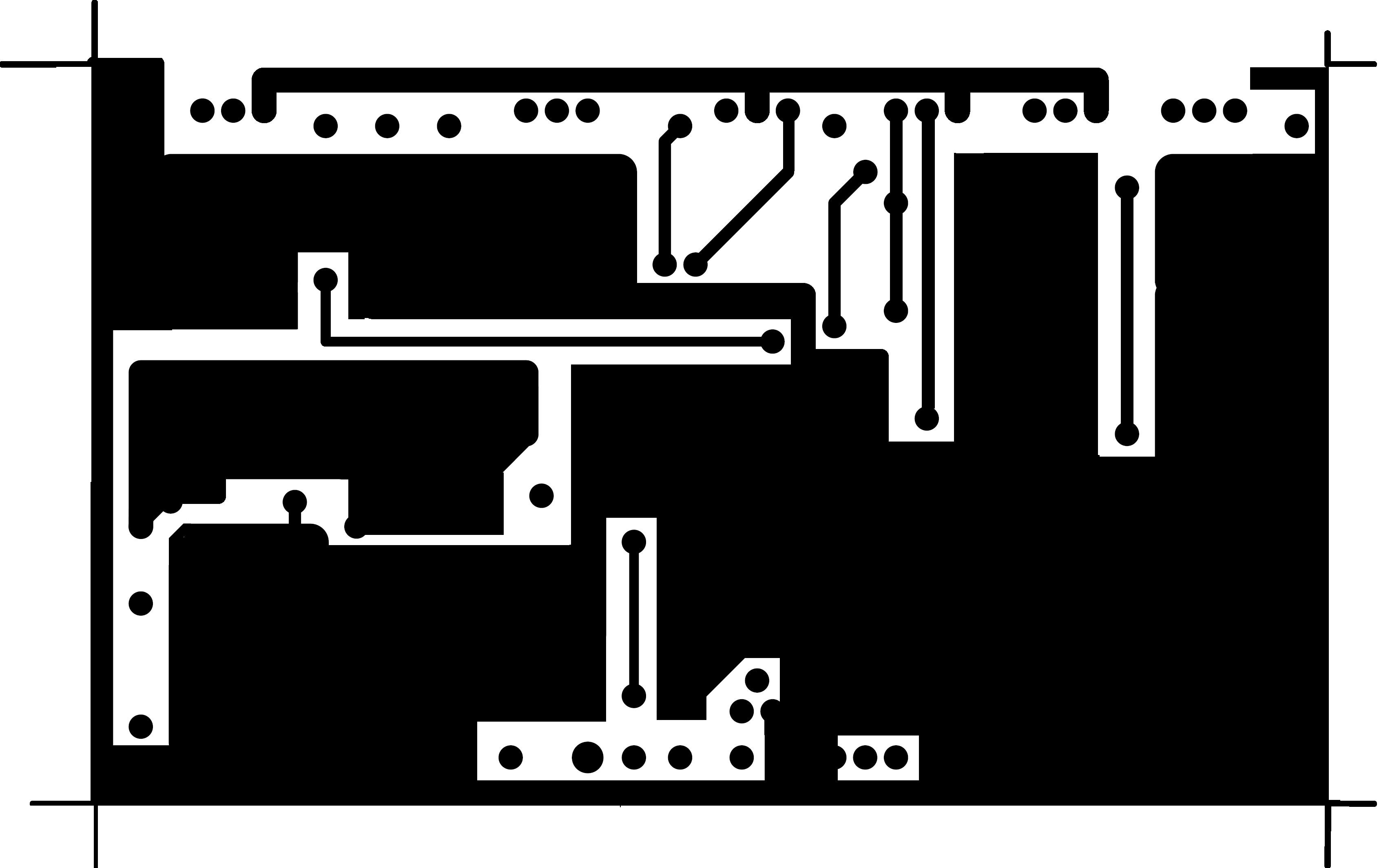

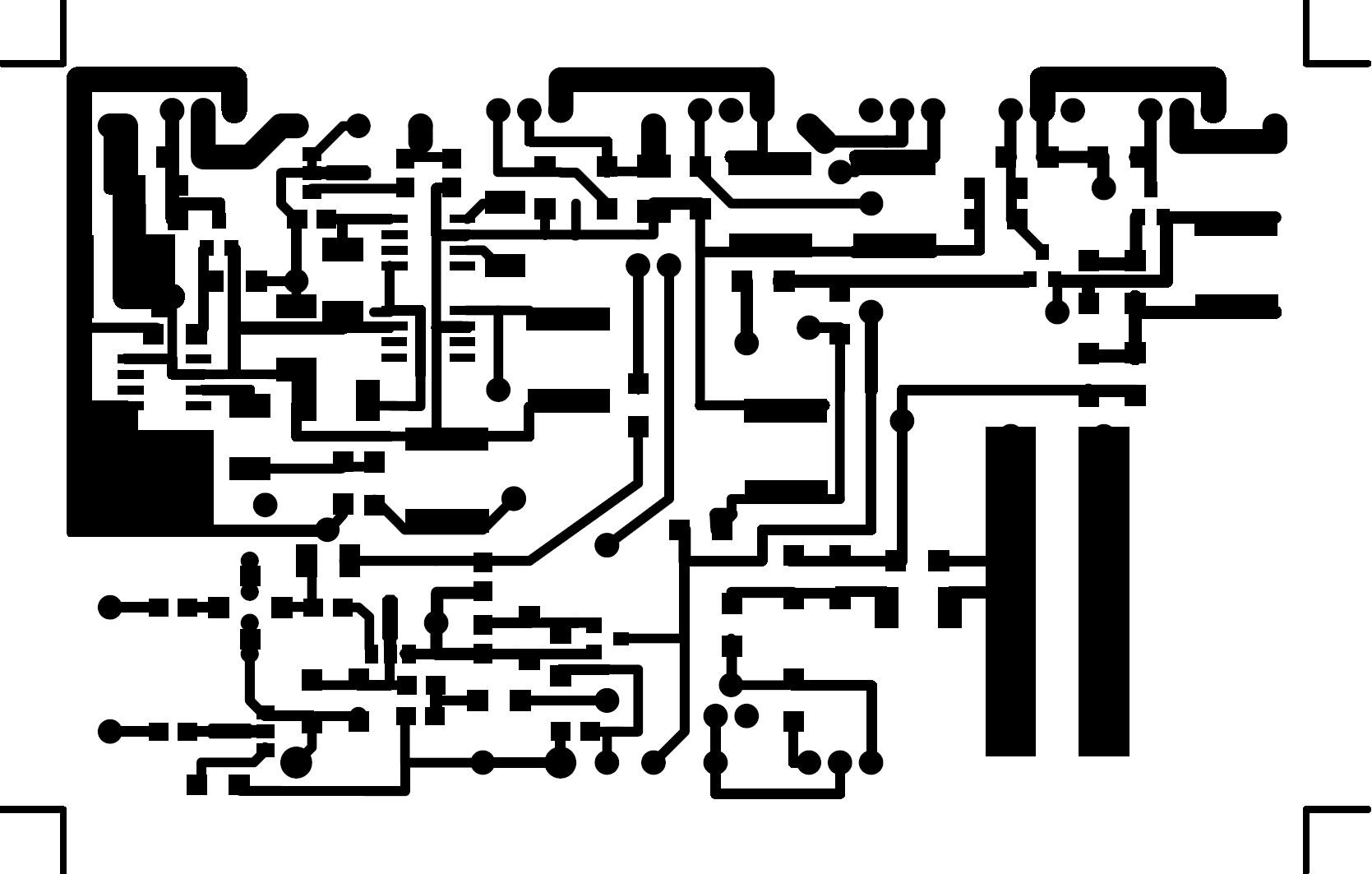

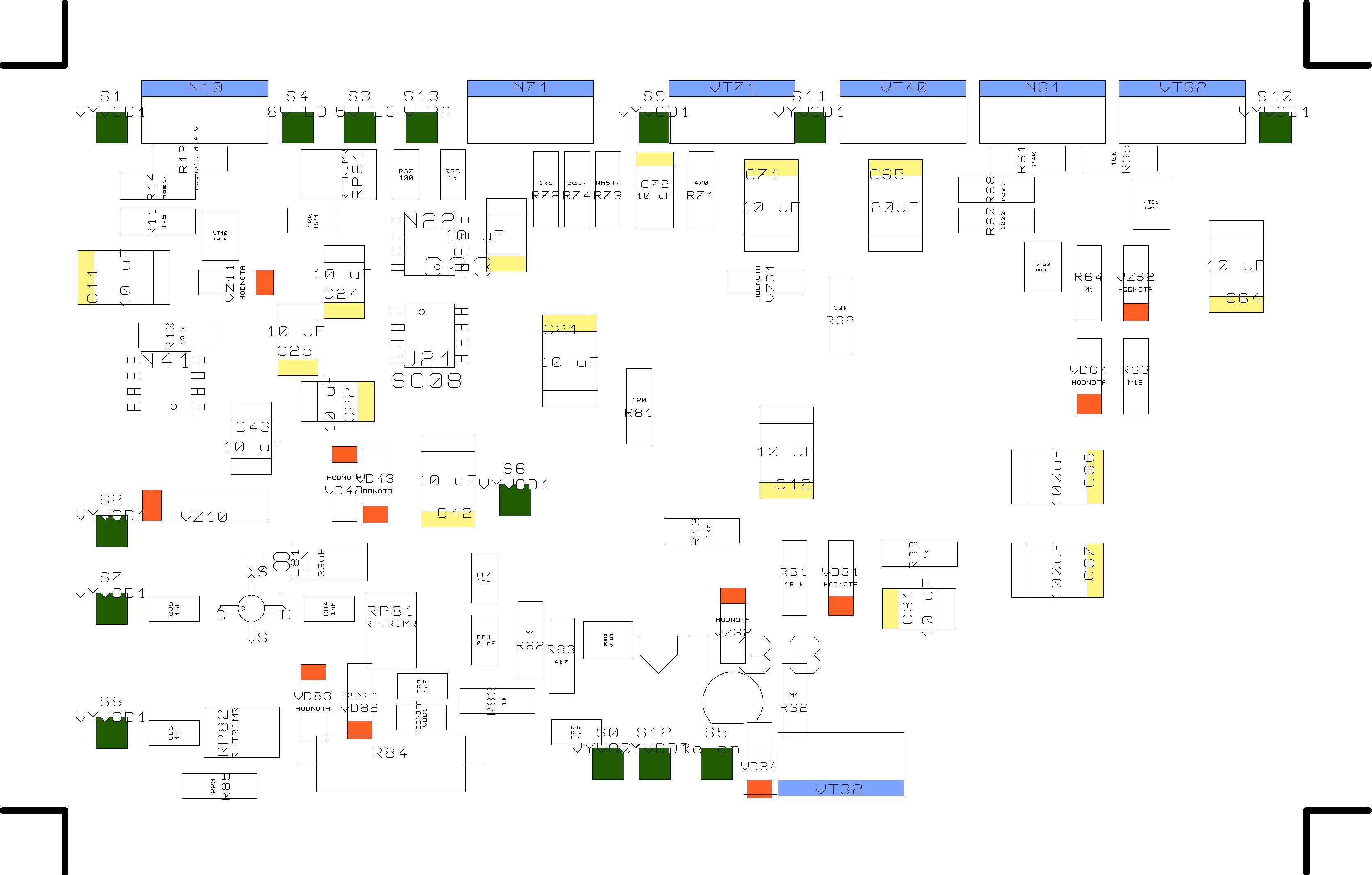

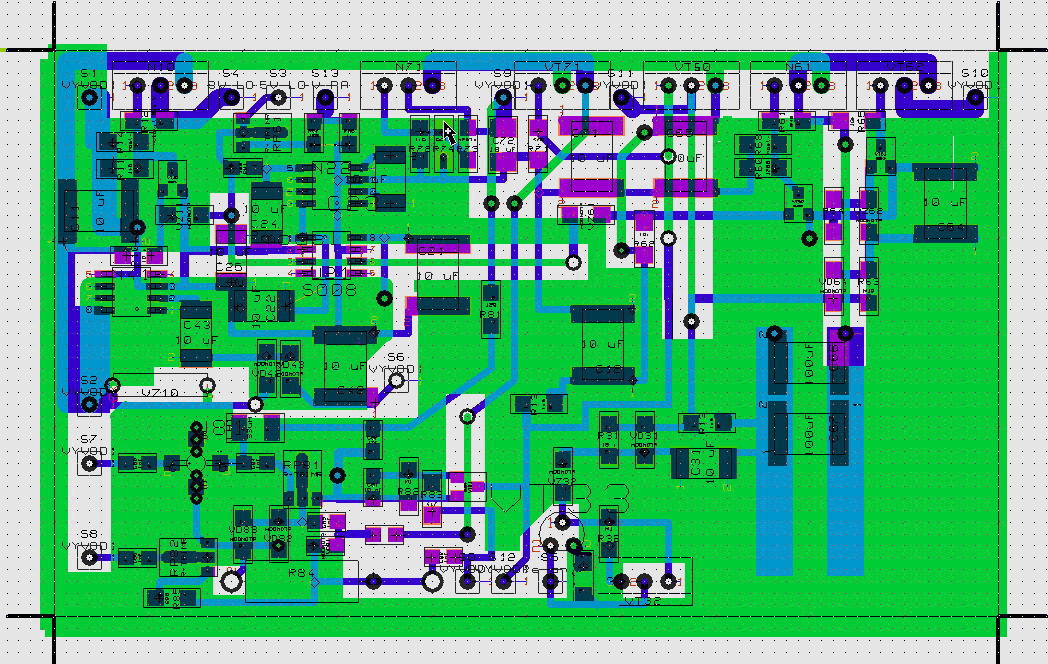

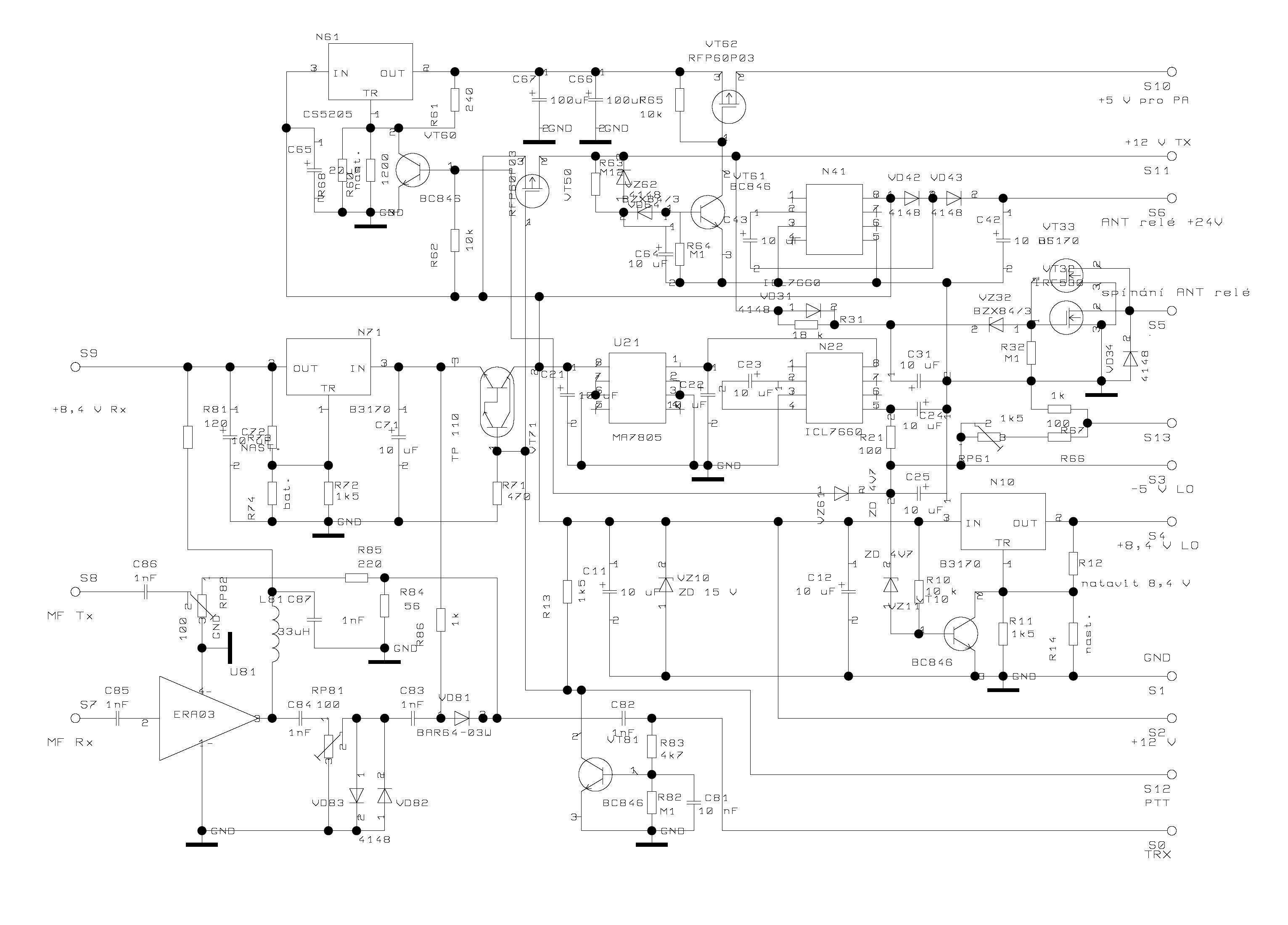

 schéma  osazeníkomplet spoj dolni spoj horní

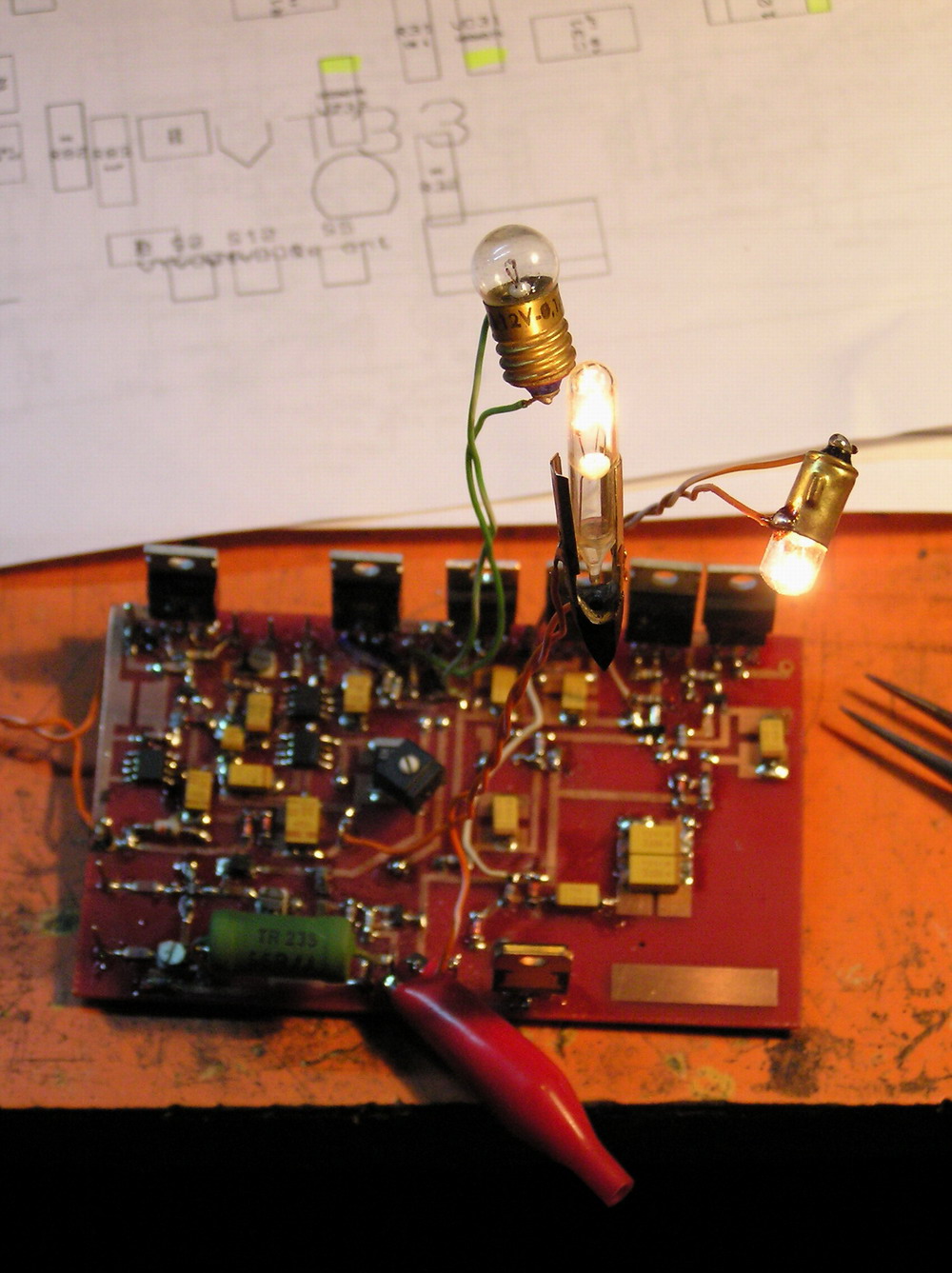

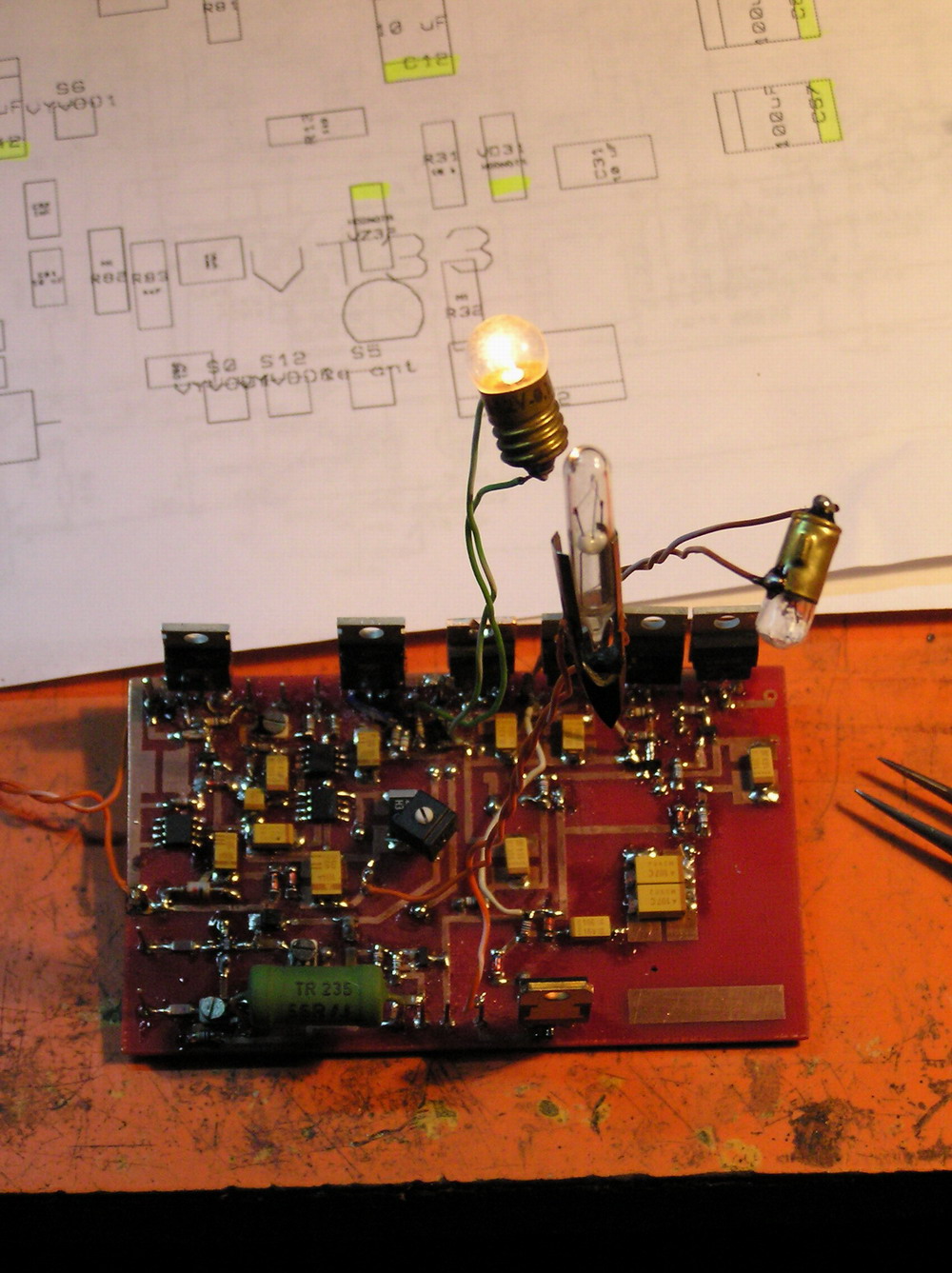

  Click to enlarge  Click to enlarge  Rx  Tx

Hotová kompletní dokumentaci v pdf. 0.9M, ve wordu 0.9M . No a ještě možné úpravy.

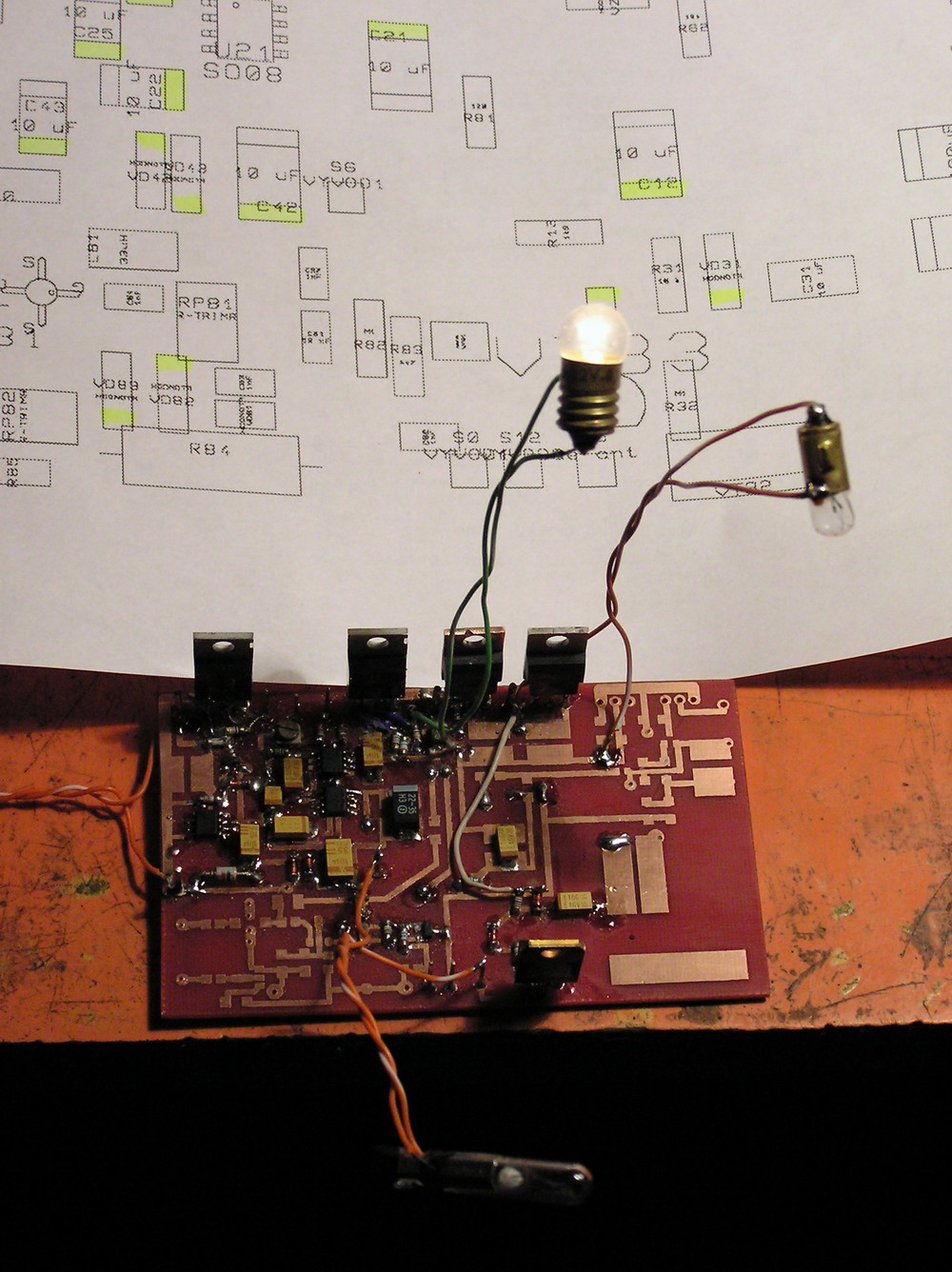

Hotovo! Prakticky ověřeno. Po osazení stačí nastavit potřebné napětí a je hotovo. Osazování mi trvalo 3,5 hod.

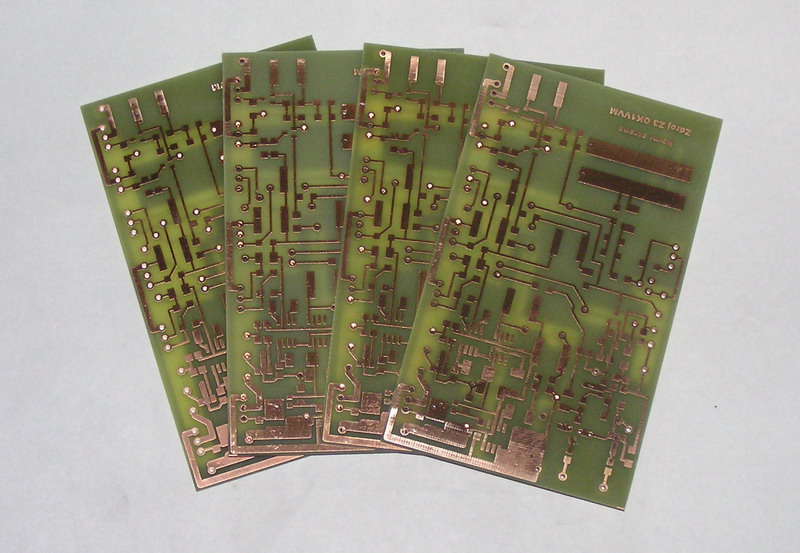

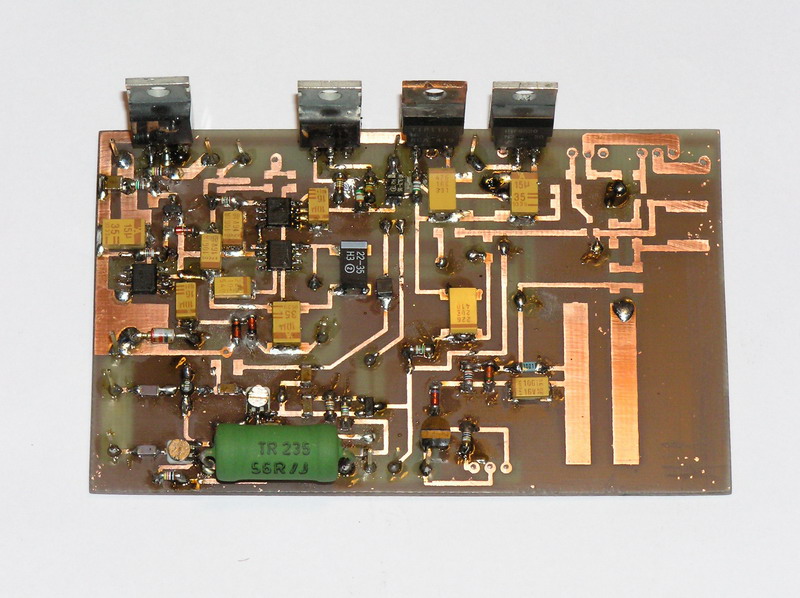

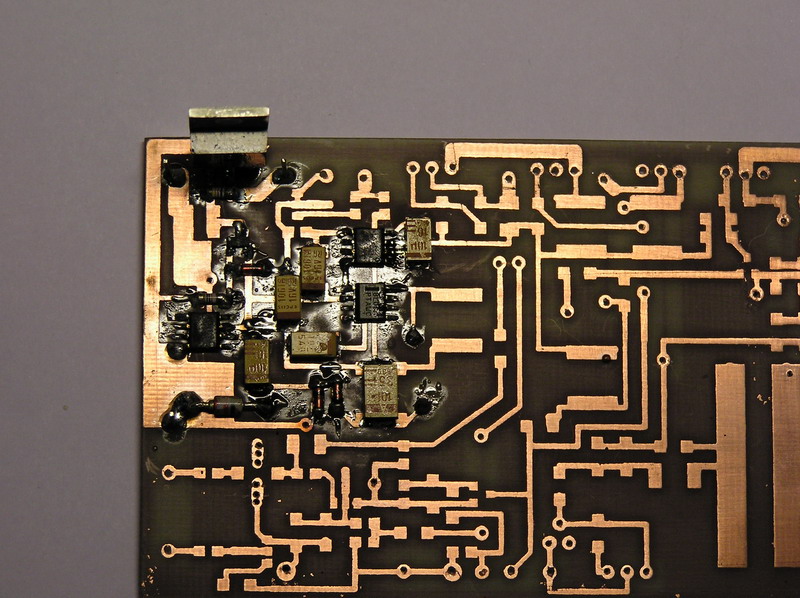

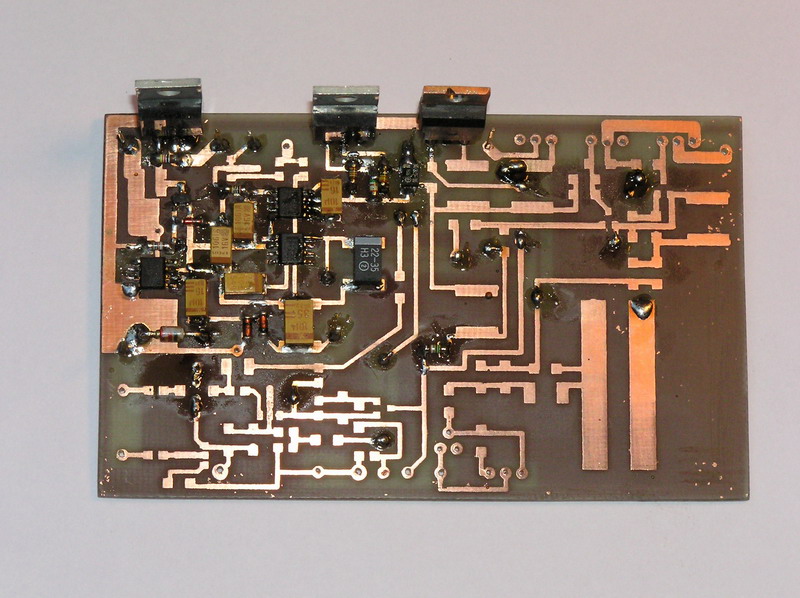

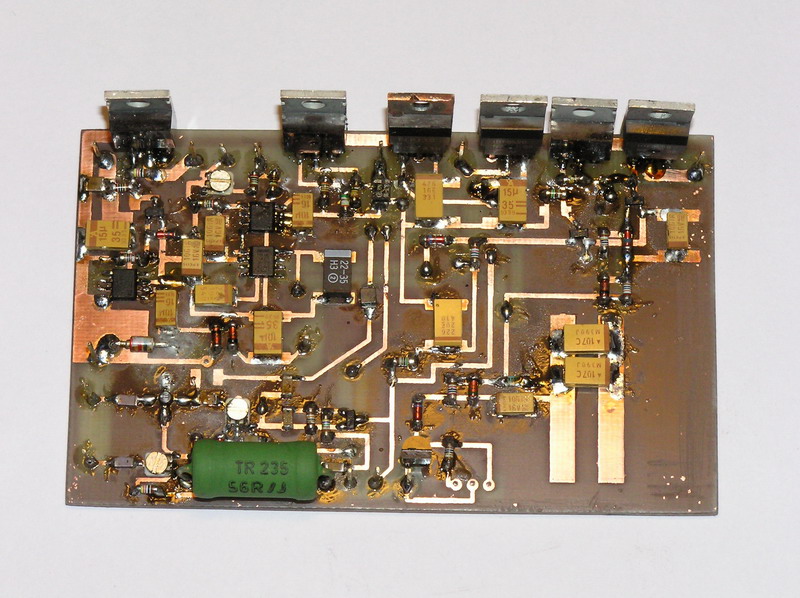

1-2-4 1-2-4-7 1-2-4-5-7-8 1-2-4-5-6-7-8 spoje

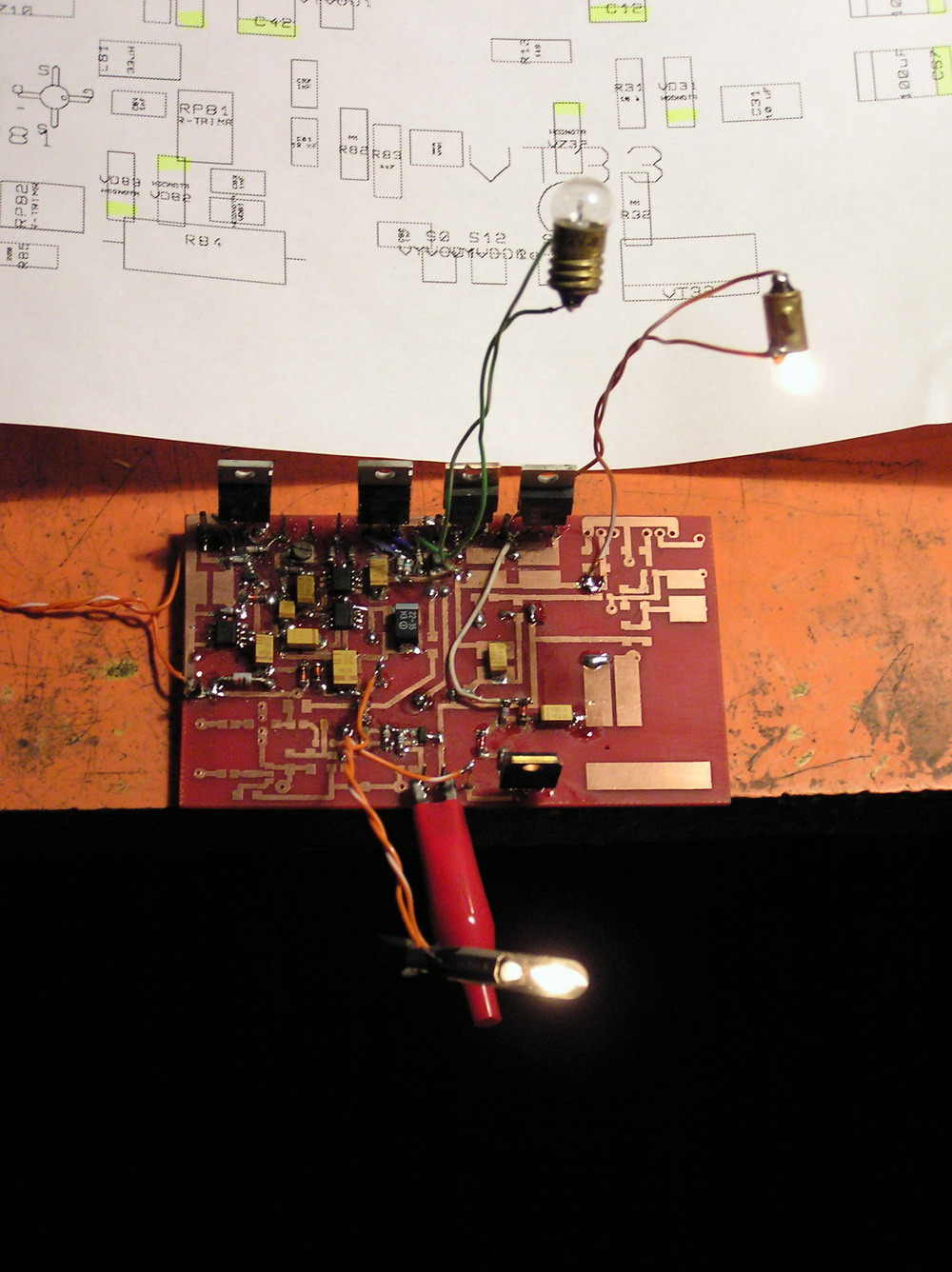

Vývoj byl dlouhý
